كيفية إعداد جهاز العرض الصغير
يبدأ إعداد جهاز العرض الصغير بوضعه على دعامة ثابتة وتوجيهه نحو سطح عرض واضح وتوصيل الطاقة وضبط الصورة المعروضة للاستخدام الأول. تتطلب الإعدادات القابلة للاستخدام إضاءة غرفة محكومة وموضعًا مناسبًا ومحاذاة الصورة وضبط البؤرة ومصدر إدخال نشط ومساحة تهوية مفتوحة.
يجب أن يظل موضع الدعامة مستويًا وآمنًا بينما تصل كبلات الطاقة والمصدر إلى توصيلاتها دون شد.
للاستخدام الأول، اختر شاشة مسطحة أو حائطًا أملس، وضع جهاز العرض الصغير بحيث يكون اتجاه العرض غير معوق، ومدّ كل كابل في مسار لا يُسحب أو يشكل خطر التعثر. يجب أن يظل موضع الدعامة مستويًا وآمنًا بينما تصل كبلات الطاقة والمصدر إلى توصيلاتها دون شد. استخدم دليل جهاز العرض الصغير للاطلاع على سياق الشراء والميزات الأوسع؛ عملية الإعداد هذه لا تحل محل إرشادات التوصيل التفصيلية أو إصلاح الصورة الضبابية أو معالجة ارتفاع الحرارة أو نصائح الشراء.
تثبت هذه الفحوصات متطلبات الموضع والطاقة والمحاذاة وتأكيد المصدر وتدفق الهواء للإعداد.

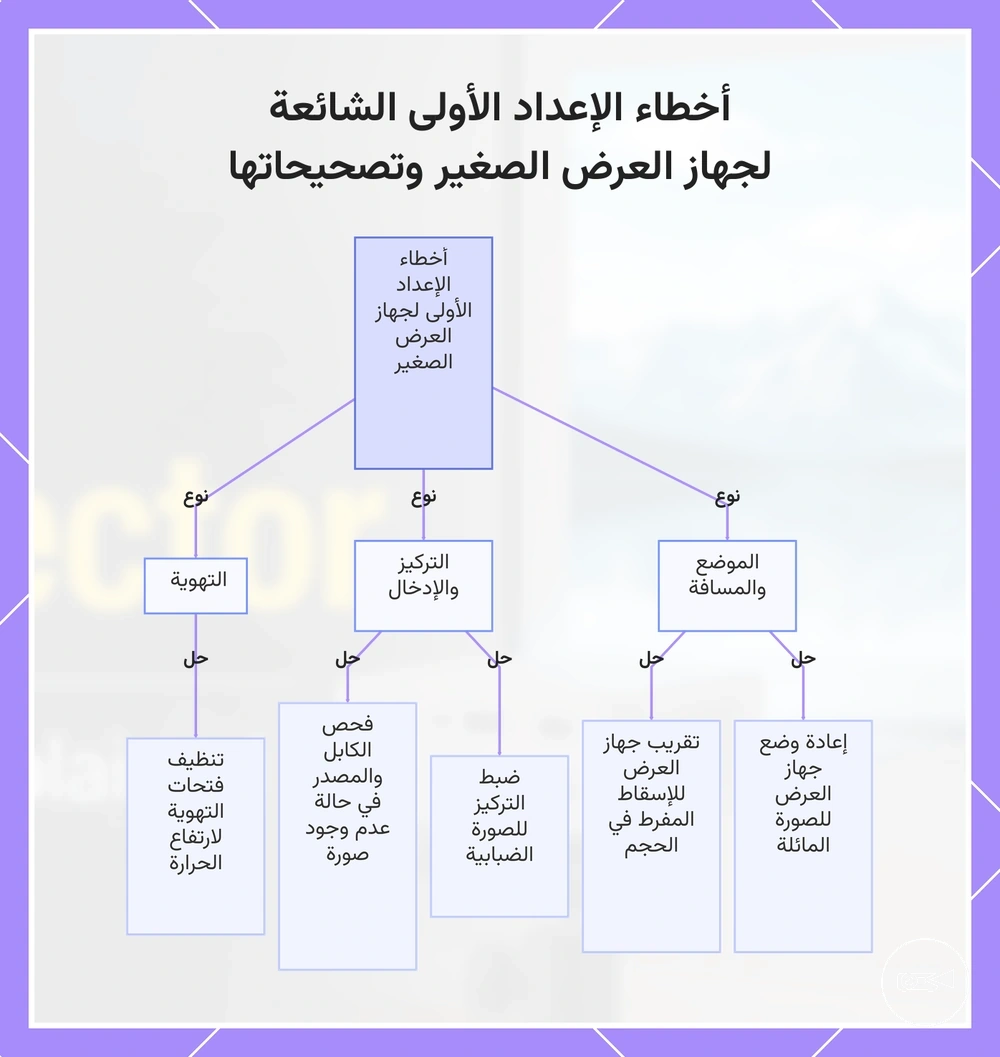

تبدأ مشكلات الإعداد الشائعة عندما يكون جهاز العرض مائلاً بشدة أو موضوعًا على سطح غير ثابت أو خارج المسافة التي يدعمها دليله أو يُشغّل مع فتحات تهوية مسدودة. صوّب الموضع الفعلي أولاً، وسّط الصورة المعروضة على الشاشة، اضبط البؤرة حتى تظهر النصوص والحواف المرئية حادة، واستخدم تصحيح الانحراف (Keystone) فقط عندما يوفر الطراز هذا التحكم ولا يمكن للمحاذاة الفعلية تسوية الصورة. تثبت هذه الفحوصات متطلبات الموضع والطاقة والمحاذاة وتأكيد المصدر وتدفق الهواء للإعداد.
يحافظ ذلك على المحاذاة الفعلية لجهاز العرض ويستخدم التحكم المعتمد على الطراز فقط للتشويه المتبقي.
على سبيل المثال، إذا كانت الصورة أعرض من الأعلى مقارنة بالأسفل، فقم بتسوية جهاز العرض الصغير وإعادة وضعه قبل تطبيق تصحيح الانحراف. يحافظ ذلك على المحاذاة الفعلية لجهاز العرض ويستخدم التحكم المعتمد على الطراز فقط للتشويه المتبقي.
ينتقل إعداد جهاز العرض الصغير من تجهيز الغرفة إلى تأكيد صورة وإشارة ثابتتين.
ينتقل إعداد جهاز العرض الصغير من تجهيز الغرفة إلى تأكيد صورة وإشارة ثابتتين. أكمل المراحل بهذا الترتيب مع اتباع دليل الجهاز للمسافات وعناصر التحكم والمدخلات وملحقات التثبيت الخاصة بالطراز.
- اختر سطح عرض أملس وقلل الضوء المباشر الساقط على الشاشة أو الحائط.
- ضع جهاز العرض الصغير على دعامة مستوية وثابتة على ارتفاع وزاوية يوسطان الصورة.
- اترك فتحات سحب الهواء وطرده مكشوفة وأبعد الأجسام السائبة عن مسار تدفق الهواء.
- صل مصدر الطاقة المحدد ورتب الكبلات على مسار آمن دون شد.
- اختر مصدر إدخال مدعومًا وأكد أن جهاز العرض يعرض إشارته.
- حرك أو سوِّ جهاز العرض لمحاذاة الصورة، ثم اضبط البؤرة وأي عنصر تحكم متاح لتصحيح الانحراف.
- شغل مقطعًا قصيرًا وأكد أن الصورة تظل حادة وموسّطة وثابتة وغير معوقة.
جدول المحتويات

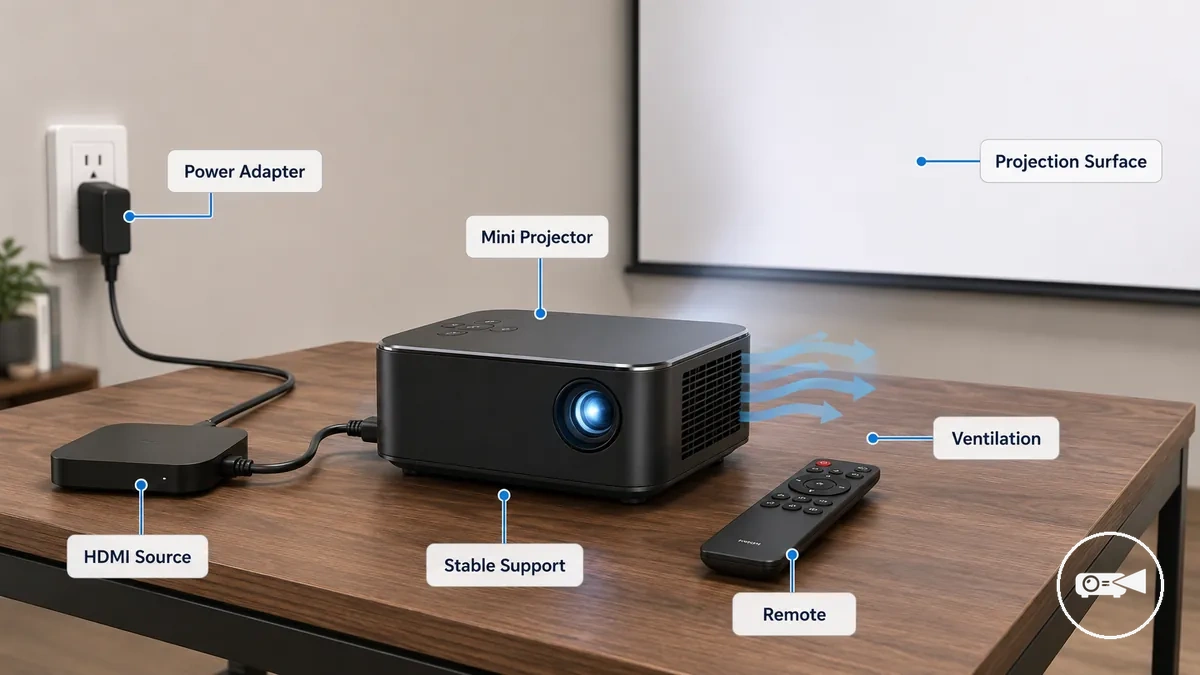

متطلبات إعداد جهاز العرض الصغير قبل الاستخدام الأول
متطلبات إعداد جهاز العرض الصغير قبل الاستخدام الأول تشمل التحقق من جهاز العرض ومحول الطاقة وسطح العرض والدعامة ومصدر الإدخال والملحقات الأساسية قبل تشغيل الجهاز. تأكيد هذه العناصر مسبقًا يقلل تأخيرات الإعداد ويساعد في توفير تشغيل مستقر واكتشاف موثوق للإشارة وجودة صورة جيدة واستخدام آمن.
القائمة أدناه تتحقق من العناصر المطلوبة قبل التشغيل.
العناصر الصغيرة المفقودة قد تعطل إعداد الاستخدام الأول حتى عندما يعمل جهاز العرض الصغير نفسه بشكل صحيح. جهاز تحكم عن بعد مفقود، أو كابل HDMI غير متوافق، أو سطح دعامة غير مستوٍ، أو منفذ طاقة خارج مدى وصول المحول يمكن أن يؤخر ضبط الصورة أو تأكيد الإشارة. القائمة أدناه تتحقق من العناصر المطلوبة قبل التشغيل.
- عنصر الإعداد – جهاز العرض الصغير: تحقق من أن جهاز العرض خالٍ من التلف الظاهر وموضع للاستخدام الأول. الشرط المطلوب: الجهاز جاهز للتشغيل. التأثير: يتم تحديد المشكلات المادية قبل بدء الإعداد.
- عنصر الإعداد – محول الطاقة: تحقق من أن محول الطاقة المرفق يتوافق مع طراز جهاز العرض ويمكن أن يصل إلى منفذ كهربائي قريب دون وضع ضغط على الكابل. التأثير: يتلقى جهاز العرض طاقة آمنة ومستقرة.
- عنصر الإعداد – سطح العرض: تحقق من توفر حائط مسطح أو شاشة عرض. التأثير: سطح العرض الأملس يدعم محاذاة صورة وبؤرة أكثر وضوحًا.
- عنصر الإعداد – الدعامة: تحقق من أن جهاز العرض يستقر على سطح طاولة أو حامل أو حامل ثلاثي القوائم ثابت. التأثير: الدعامة المستوية تقلل حركة الصورة أثناء الإعداد.
- عنصر الإعداد – كابل HDMI ومصدر الإدخال: تحقق من أن نوع الكابل يتطابق مع مدخل مدعوم في كل من جهاز العرض والجهاز المصدر. التأثير: يمكن لجهاز العرض اكتشاف الإشارة الواردة وعرضها.
- عنصر الإعداد – جهاز التحكم عن بعد: إذا كان طراز جهاز العرض يتضمن جهاز تحكم عن بعد، تحقق من توفره وتركيب البطاريات المطلوبة. إذا لم يتم توفير جهاز تحكم عن بعد، تأكد من أن جهاز العرض يوفر أزرار تحكم مدمجة. التأثير: تظل قوائم الإعداد قابلة للوصول.
- عنصر الإعداد – التهوية: تحقق من بقاء فتحات سحب الهواء وطرده غير مسدودة قبل التشغيل. التأثير: تدفق الهواء يدعم درجات حرارة التشغيل العادية أثناء الاستخدام الأول.
- عنصر الإعداد – الحالة الهامشية: إذا لم يتوفر حائط مسطح أو شاشة، قم بتأجيل محاذاة الصورة حتى يتوفر سطح عرض مناسب. التأثير: سطح العرض غير المستوي يمكن أن يشوه الصورة المعروضة ويجعل المحاذاة أكثر صعوبة.

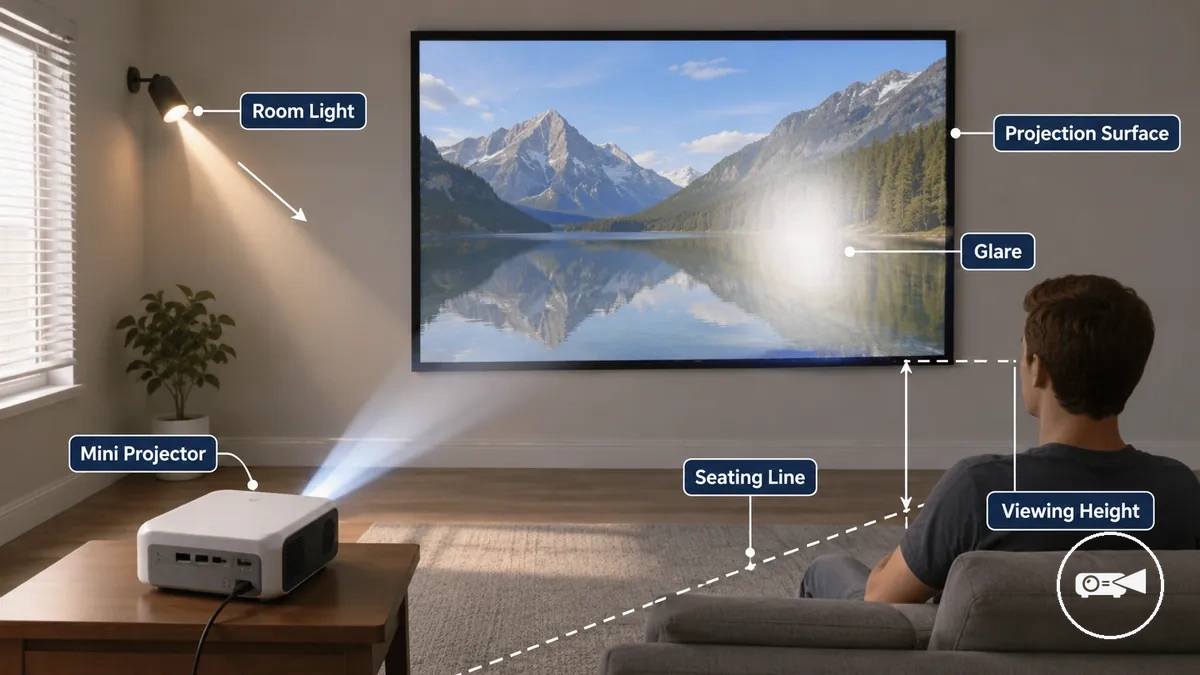

الغرفة والشاشة وموضع المشاهدة للإعداد
غالبًا ما يستخدم إعداد جهاز العرض الصغير غرفة معيشة أو غرفة نوم أو مساحة اجتماعات حيث يتغير ضوء الغرفة خلال اليوم ويكون سطح العرض إما حائطًا مسطحًا أو شاشة محمولة. اختيار ظروف الغرفة هذه قبل وضع جهاز العرض يساعد في تقليل إعادة التموضع غير الضرورية ويدعم مشاهدة مريحة. ضوء الغرفة وسطح العرض وموضع المشاهدة هي العوامل الرئيسية التي تشكل وضوح الصورة وراحة المشاهدة.
ضوء الغرفة وسطح العرض وموضع المشاهدة هي العوامل الرئيسية التي تشكل وضوح الصورة وراحة المشاهدة.
تصبح الغرفة والشاشة وموضع المشاهدة للإعداد أسهل في التقييم مع المثال الموضح أدناه، الذي يوضح كيفية عمل ضوء الغرفة وسطح العرض وخط الجلوس معًا قبل وضع جهاز العرض.
ضوء الغرفة الساطع والأسطح العاكسة يزيدان الوهج، بينما يمكن للحائط غير المستوي أو ذو الملمس الخشن أن يجعل الصورة المعروضة أقل تناسقًا. الحائط الأبيض المسطح أو فاتح اللون مناسب عندما يكون سطحه أملس، بينما توفر الشاشة المحمولة سطح عرض أكثر ثباتًا إذا كان الحائط ذا ملمس خشن أو غير متوفر. على سبيل المثال، قد يعمل الإعداد المؤقت في شقة مستأجرة بشكل جيد مع شاشة محمولة يمكن إزالتها بعد الاستخدام بدلاً من الاعتماد على حائط مطلي غير مستوٍ.
يجب أن يضع موضع المشاهدة خط الجلوس مباشرة أمام الشاشة أو الحائط على ارتفاع مشاهدة مريح.
يجب أن يضع موضع المشاهدة خط الجلوس مباشرة أمام الشاشة أو الحائط على ارتفاع مشاهدة مريح. تجنب الجلوس حيث ينعكس الضوء المباشر من سطح العرض إلى عيني المشاهد لأن الوهج يقلل راحة المشاهدة. عندما يتم التحقق من ضوء الغرفة وسطح العرض وموضع الجلوس، تكون الغرفة جاهزة لوضع جهاز العرض.
عندما يتم التحقق من ضوء الغرفة وسطح العرض وموضع الجلوس، تكون الغرفة جاهزة لوضع جهاز العرض.
يمكن تنظيم الغرفة والشاشة وموضع المشاهدة للإعداد باستخدام المعايير التالية للتحقق من ظروف الغرفة التي تؤثر على وضوح الصورة وراحتها.
| عامل الإعداد | ما يجب فحصه | سبب الأهمية |
|---|---|---|
| حالة الغرفة | قلل ضوء الغرفة المباشر وحدد مصادر الوهج المحتملة. | الوهج الأقل يحسن وضوح الصورة وراحة المشاهدة. |
| سطح العرض | اختر حائطًا مسطحًا أو شاشة محمولة ناعمة ذات سطح فاتح اللون. | السطح المسطح ينتج صورة معروضة أكثر تناسقًا. |
| موضع المشاهد | حافظ على خط الجلوس مواجهًا لسطح العرض على ارتفاع مشاهدة طبيعي. | المشاهدة المباشرة تحسن الراحة وتقلل الانعكاسات المزعجة. |

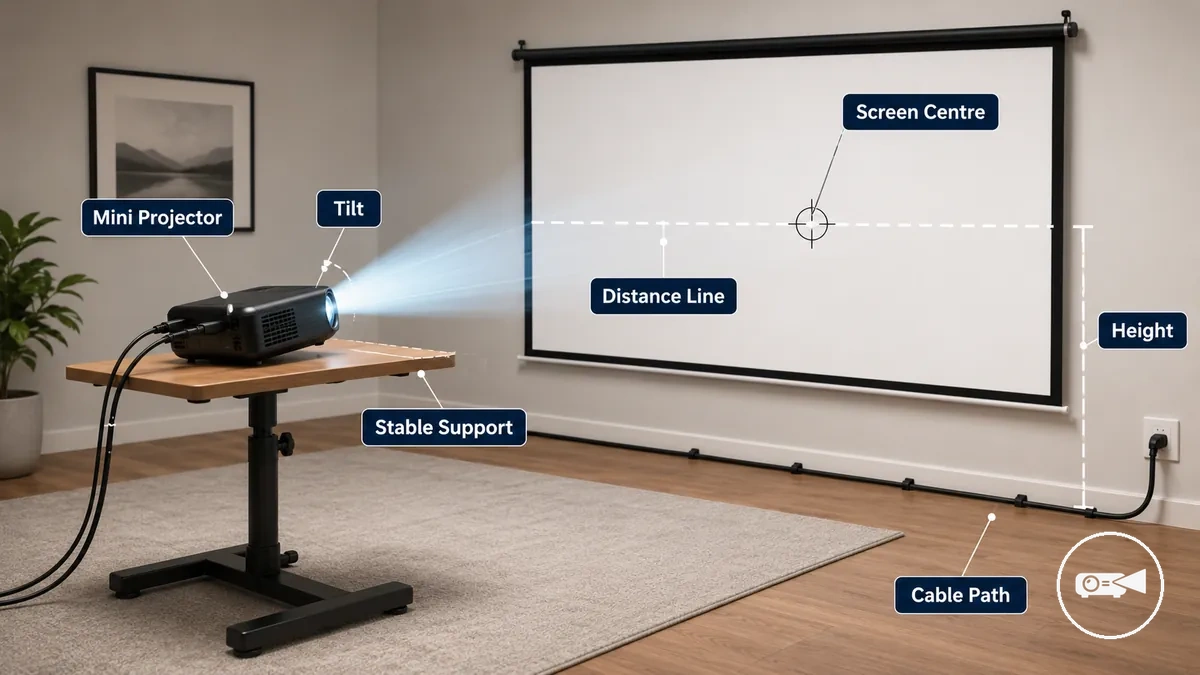

وضع جهاز العرض الصغير وموضع الدعامة
يجب أن يحافظ وضع جهاز العرض الصغير على استقرار الجهاز وتوسيط العدسة على الشاشة وتوصيل الكبلات دون تشكيل خطر التعثر. ضع جهاز العرض على دعامة ثابتة مع توجيه العدسة نحو مركز الشاشة، وتأكد من أن مسار الكابل يصل إلى منفذ الطاقة ومصدر الفيديو دون شد. الدعامة الثابتة والارتفاع المناسب والمسافة من الشاشة ومدى وصول الكابل الآمن هي معايير الوضع الرئيسية.
الدعامة الثابتة والارتفاع المناسب والمسافة من الشاشة ومدى وصول الكابل الآمن هي معايير الوضع الرئيسية.
يصبح وضع جهاز العرض الصغير وموضع الدعامة أسهل في التقييم مع المثال الموضح أدناه، الذي يوضح كيفية عمل استقرار الدعامة واتجاه العدسة ومسافة التموضع وتمديد الكبلات معًا قبل ضبط الصورة.
الدعامة غير المستقرة أو الإمالة غير الصحيحة يمكن أن تشوه شكل الصورة وتزيد احتمالية تحريك جهاز العرض عن طريق الخطأ. حافظ على سطح الدعامة مستويًا، ووجه العدسة نحو مركز الشاشة، ومدد كبلات الطاقة وHDMI بعيدًا عن ممرات المشاة لتقليل خطر التعثر. على سبيل المثال، وضع الكبلات خلف طاولة بدلاً من عبر الأرضية يساعد في الحفاظ على كل من السلامة وموضع جهاز العرض. يجب أن تتوافق المسافة من الشاشة مع نسبة الإسقاط المدعومة لجهاز العرض بدلاً من مسافة وضع عامة.
اختر خيار الدعامة الذي يناسب تخطيط الغرفة وإعداد المشاهدة والثبات المطلوب.
الطاولة تناسب العديد من إعدادات المشاهدة المؤقتة، بينما الحامل ثلاثي القوائم أو الحامل القابل للتعديل مفيد عندما يحتاج ارتفاع جهاز العرض إلى تعديل متكرر. التثبيت على السقف أو الحائط مناسب عندما تدعم الغرفة تركيبًا ثابتًا وتتوافق نقاط التثبيت مع جهاز العرض. إذا كنت بحاجة إلى تحديد حجم الصورة من مسافة التموضع، راجع مسافة العرض وحجم الشاشة. اختر خيار الدعامة الذي يناسب تخطيط الغرفة وإعداد المشاهدة والثبات المطلوب.
إذا كنت بحاجة إلى تحديد حجم الصورة من مسافة التموضع، راجع مسافة العرض وحجم الشاشة .
يمكن فحص وضع جهاز العرض الصغير وموضع الدعامة بسرعة باستخدام القائمة التالية لتأكيد التموضع المادي المستقر قبل التشغيل.
- ضع جهاز العرض على دعامة ثابتة لتقليل الحركة والحفاظ على محاذاة الصورة.
- وجه اتجاه العدسة نحو مركز الشاشة للحفاظ على شكل صورة متوازن.
- اختر مسافة من الشاشة تتوافق مع نسبة الإسقاط المدعومة لجهاز العرض.
- اضبط ارتفاع جهاز العرض لتقليل الحاجة للإمالة المفرطة.
- مدد مسار الكابل بأمان إلى المنفذ ومصدر الفيديو لتقليل مخاطر التعثر.
- اختر طاولة أو حامل ثلاثي القوائم أو حامل أو قاعدة تثبيت وفقًا لما إذا كان الإعداد مؤقتًا أم ثابتًا.
الدعامة: سطح طاولة، حامل ثلاثي القوائم، حامل، أو قاعدة تثبيت
تعتمد الدعامة المناسبة على الارتفاع المطلوب والثبات وقابلية التعديل وخلوص الكبلات لإعداد المشاهدة. كل خيار دعامة يناسب حالة وضع مختلفة بدلاً من أن يكون حلاً شاملاً. خيارات الدعامة المتاحة هي سطح الطاولة والحامل ثلاثي القوائم والحامل وقاعدة التثبيت.
كل خيار دعامة يناسب حالة وضع مختلفة بدلاً من أن يكون حلاً شاملاً.
على سبيل المثال، ليلة مشاهدة أفلام مؤقتة غالبًا ما تستفيد من دعامة محمولة، بينما يمكن لغرفة وسائط شبه دائمة أن تبرر نقطة تثبيت ثابتة. يجب أن تتوافق الدعامة - سطح طاولة، حامل ثلاثي القوائم، حامل، أو قاعدة تثبيت - مع عدد مرات إعادة تموضع جهاز العرض ومقدار تعديل الارتفاع الذي يتطلبه الإعداد.
يمكن مقارنة الدعامة - سطح طاولة، حامل ثلاثي القوائم، حامل، أو قاعدة تثبيت - باستخدام المعايير التالية.
يمكن مقارنة الدعامة - سطح طاولة، حامل ثلاثي القوائم، حامل، أو قاعدة تثبيت - باستخدام المعايير التالية.
- سطح طاولة: سطح مستوٍ وثابت يوفر دعامة موثوقة على ارتفاع منخفض. محدوديته هي قابلية تعديل محدودة، لذا فهو الأكثر أمانًا للإعدادات المؤقتة حيث يمكن إبقاء خلوص الكبلات بعيدًا عن ممرات المشاة.
- حامل ثلاثي القوائم: دعامة قابلة للتعديل توفر ارتفاعًا مرنًا وقابلية للحمل. محدوديته هي ثبات أقل على الأرضيات غير المستوية، لذا فهو الأكثر أمانًا عندما تكون الأرجل ممتدة بالكامل على سطح ثابت وتبقى الكبلات بعيدة عن حركة المرور.
- حامل: حامل مخصص يوفر دعامة ثابتة مع خلوص كبلات محسن حول موضع المشاهدة. وهو مناسب عندما يكون تعديل الارتفاع المعتدل مطلوبًا ويبقى جهاز العرض في نفس الموقع أثناء الاستخدام.
- قاعدة تثبيت: قاعدة التثبيت مناسبة لإعداد شبه دائم عندما تسمح نقطة تثبيت مناسبة بمحاذاة آمنة. محدوديتها هي قابلية حمل أقل، مما يجعلها الأنسب للغرف المخصصة حيث يتغير موضع جهاز العرض بشكل غير متكرر.
ملاءمة الارتفاع والزاوية ومسافة الإسقاط
ينبغي محاذاة الارتفاع والزاوية ومسافة الإسقاط قبل ضبط البؤرة ليكون موضع الصورة وملء الشاشة صحيحين. اضبط ارتفاع العدسة ليكون قريبًا بقدر الإمكان من مركز الشاشة وحافظ على مستوى زاوية جهاز العرض قبل التعديل الدقيق. مسافة الإسقاط تعتمد على الطراز ويجب اتباع دليل جهاز العرض أو نسبة الإسقاط المحددة لحجم الشاشة المقصود.
تحقق من الهندسة المحلية قبل ضبط البؤرة أو تصحيح الانحراف.
إذا كانت الإمالة مفرطة، يصبح شكل الصورة شبه منحرف أكثر ويتطلب تصحيح انحراف أكبر. إذا كانت مسافة الإسقاط قصيرة جدًا أو طويلة جدًا لحجم الشاشة المحدد، فإن الصورة ستنقص عن ملء الشاشة أو تتجاوزها وقد تخرج عن نطاق البؤرة القابل للاستخدام. على سبيل المثال، إعادة تموضع جهاز العرض حتى تتناسب الصورة مع الشاشة بنسبة الإسقاط المذكورة يقلل الاعتماد على التصحيح الرقمي. تحقق من الهندسة المحلية قبل ضبط البؤرة أو تصحيح الانحراف.
إذا كانت الإمالة مفرطة، يصبح شكل الصورة شبه منحرف أكثر ويتطلب تصحيح انحراف أكبر.
يمكن التحقق من ملاءمة الارتفاع والزاوية ومسافة الإسقاط باستخدام المعايير التالية قبل ضبط الصورة.
- الارتفاع: قم بمحاذاة ارتفاع العدسة بأقرب ما يمكن عمليًا مع مركز الشاشة حتى يظل موضع الصورة متمركزًا رأسيًا.
- الزاوية: حافظ على مستوى زاوية جهاز العرض واستخدم فقط الإمالة المطلوبة حسب تخطيط الغرفة للحد من تشوه شكل الصورة.
- المسافة: طابق مسافة الإسقاط مع نسبة الإسقاط للطراز وحجم الشاشة المقصود بدلاً من استخدام مسافة عامة.
- ملء الشاشة: تأكد من أن الصورة تملأ الشاشة دون تجاوز حوافها قبل تطبيق ضبط البؤرة أو تصحيح الانحراف.
الوصول إلى الطاقة وخلوص الكبلات
ضعف الوصول إلى الطاقة أو تمديد الكبلات بشكل غير محكم يزيد خطر التعثر ويمكن أن يسحب جهاز العرض من موضعه. ضع جهاز العرض الصغير بحيث يصل محول الطاقة إلى المنفذ دون شد وتبقى الكبلات بعيدة عن حواف سطح الدعامة. التموضع الآمن يتطلب مدى وصول كافٍ للمنفذ وخلوصًا للكبلات.
التموضع الآمن يتطلب مدى وصول كافٍ للمنفذ وخلوصًا للكبلات.
يجب أن يحافظ الوصول إلى الطاقة على مسار الكابل خارج ممر المشاة، وأن يضع محول الطاقة بعيدًا عن منطقة حرارة جهاز العرض، وأن يبقي سطح الدعامة ثابتًا تحت حركة الكابل العادية. مدد كابل HDMI بمساحة كافية لمنع الشد عند جهاز العرض والجهاز المصدر، واستخدم كابل تمديد فقط عندما يكون تصنيفه مناسبًا للحمل المتصل ولا يشكل مساره خطر تعثر. إذا تم النظر في استخدام بنك طاقة أو محول بديل، استخدمه فقط عندما تحدد الشركة المصنعة لجهاز العرض متطلبات الجهد والتيار والموصل وإيصال الطاقة المتوافقة.
يمكن التحقق من الوصول إلى الطاقة وخلوص الكبلات باستخدام قائمة الفحص هذه قبل الاستخدام.
يمكن التحقق من الوصول إلى الطاقة وخلوص الكبلات باستخدام قائمة الفحص هذه قبل الاستخدام.
- مدى وصول المنفذ: تأكد من أن محول الطاقة يصل إلى المنفذ دون تمدد أو شد ضد جهاز العرض.
- كابل التمديد: أبق كابل التمديد خارج ممر المشاة واستخدمه فقط عندما يتوافق تصنيفه مع الحمل المتصل.
- كابل HDMI: اترك مساحة كافية عند جهاز العرض والجهاز المصدر لمنع شد الموصل مع الحفاظ على خلوص الإشارة.
- موضع المحول: أبق محول الطاقة خارج منطقة حرارة جهاز العرض وضعه حيث لا يستطيع وزنه سحب الكابل.
- سطح الدعامة: تأكد من أن حركة الكابل لا تحرك جهاز العرض أو تقلل من ثبات سطح الدعامة.
محاذاة الشاشة وحجم الصورة المعروضة
يجب تصحيح محاذاة الشاشة قبل ضبط البؤرة الدقيقة بحيث تتلاءم الصورة المعروضة مع منطقة العرض المطلوبة. وجه اتجاه العدسة نحو مركز الشاشة قبل إجراء تعديلات الصورة الأصغر. المحاذاة الصحيحة تحافظ على توازن حواف الصورة حول مركز الشاشة وداخل الحدود المرئية.
وجه اتجاه العدسة نحو مركز الشاشة قبل إجراء تعديلات الصورة الأصغر.
إذا كانت الصورة المعروضة كبيرة جدًا أو غير متمركزة أو مقطوعة، أعد تموضع جهاز العرض قبل الاعتماد على التصحيح الرقمي. حرك جهاز العرض بعيدًا عن السطح لزيادة حجم الصورة أو أقرب لتقليله، وفقًا لنطاق الإسقاط المدعوم للطراز. حافظ على اتجاه العدسة عموديًا على الحائط أو الشاشة بحيث تظل حواف الصورة محاذية لحدود السطح. إذا كان جهاز العرض يوفر تقريبًا بصريًا، استخدم هذا التحكم المدعوم من الطراز فقط للتحسين النهائي لحجم الصورة بعد التأكد من صحة المسافة الأساسية والمحاذاة.
حافظ على اتجاه العدسة عموديًا على الحائط أو الشاشة بحيث تظل حواف الصورة محاذية لحدود السطح.
للإسقاط على الحائط، استخدم منطقة المشاهدة المقصودة كمرجع للحدود؛ للإسقاط على الشاشة، استخدم الإطار المادي كمرجع للملاءمة. على سبيل المثال، اضبط المسافة أولاً عندما تمتد الصورة إلى ما وراء السطح المتاح، ثم استخدم التقريب فقط إذا كان طراز جهاز العرض يتضمن هذا التحكم. عندما تكون الصورة المعروضة متمركزة ومرئية بالكامل وداخل الحدود المختارة، يكون الإعداد جاهزًا لضبط البؤرة وتصحيح الانحراف.
يمكن التحقق من محاذاة الشاشة وحجم الصورة المعروضة باستخدام قائمة الفحص هذه للتحقق من ملاءمة الصورة قبل ضبط البؤرة.
يمكن التحقق من محاذاة الشاشة وحجم الصورة المعروضة باستخدام قائمة الفحص هذه للتحقق من ملاءمة الصورة قبل ضبط البؤرة.
- مركز الشاشة: تأكد من أن الصورة المعروضة متمركزة على منطقة الشاشة أو الحائط المقصودة.
- حواف الصورة: تحقق من أن كل حافة تبقى داخل حدود السطح المرئية دون اقتطاع.
- اتجاه العدسة: حافظ على توجيه العدسة بشكل عمودي نحو سطح العرض لتقليل التشوه الناتج عن عدم التمركز.
- المسافة: أعد تموضع جهاز العرض عندما يكون حجم الصورة أكبر أو أصغر من منطقة العرض المتاحة.
- التقريب: استخدم التقريب فقط عندما يدعمه طراز جهاز العرض وفقط بعد التأكد من صحة المحاذاة الأساسية والمسافة.

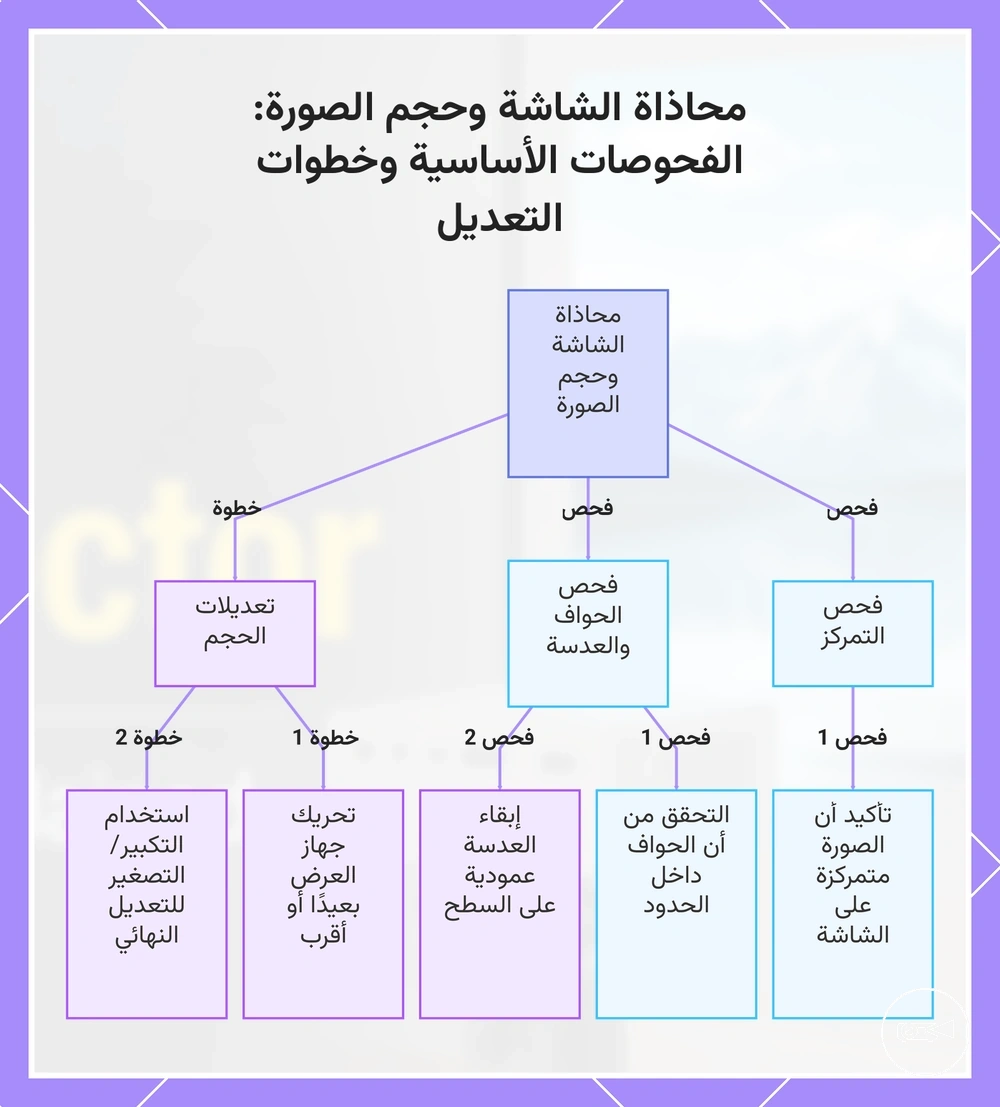

يحدد هذا المخطط الفحوصات الأساسية للمحاذاة (التمركز، الحواف، اتجاه العدسة) والتسلسل الصحيح لتعديلات الحجم (المسافة أولاً، ثم التكبير/التصغير) لضمان ملاءمة الصورة المسقطة لمنطقة العرض قبل التركيز.
ضبط البؤرة وتصحيح الانحراف
البؤرة تعمل على توضيح الصورة، بينما تصحيح الانحراف يعمل على تربيع شكل الصورة بعد تموضع جهاز العرض فعليًا. أكمل التموضع ومحاذاة الشاشة قبل استخدام أي من عنصري التحكم. اضبط البؤرة أولاً، ثم طبق فقط تصحيح الانحراف اللازم لتحسين الشكل.
أكمل التموضع ومحاذاة الشاشة قبل استخدام أي من عنصري التحكم.
يجب أن يصحح التموضع الفعلي معظم مشاكل زاوية الصورة قبل استخدام تصحيح الانحراف الرقمي. حسّن موضع العدسة وقلل الفرق بين زاوية جهاز العرض وزاوية الشاشة بحيث تكون الصورة المعروضة قريبة بشكل طبيعي من المستطيل. تصحيح الانحراف الكبير يمكن أن يقلل حدة الحواف، لذا استخدم البؤرة التلقائية أو تصحيح الانحراف التلقائي أو إعداد جهاز التحكم عن بعد أو عنصر تحكم في القائمة فقط عندما يوفر طراز جهاز العرض هذه الميزة.
استمر فقط بينما يظهر كل فحص بصري تحسنًا طبيعيًا.
استخدم خطوات ضبط البؤرة وتصحيح الانحراف التالية لإنشاء صورة حادة وتربيع الصورة بعد استقرار التموضع. استمر فقط بينما يظهر كل فحص بصري تحسنًا طبيعيًا.
- تأكيد موضع البداية: حافظ على توجيه العدسة نحو الشاشة بشكل عمودي بقدر الإمكان، ثم تحقق من أن شكل الصورة قريب بالفعل من المستطيل قبل تطبيق التصحيح الرقمي.
- ضبط البؤرة: أدر حلقة البؤرة أو استخدم عنصر التحكم في البؤرة حتى يبدو مركز الصورة المعروضة حادًا، ثم افحص النصوص والتفاصيل الدقيقة من موضع المشاهدة الطبيعي. إذا كان الطراز يتضمن البؤرة التلقائية، اترك تلك الدورة تكتمل قبل إجراء تعديل يدوي.
- فحص حدة الحواف: قارن المركز مع جميع حواف الصورة الأربعة وزواياها. إذا بقي جانب واحد أقل حدة من الآخر، حسّن الزاوية الفعلية أو موضع العدسة إلى الشاشة قبل زيادة تصحيح الانحراف.
- تصحيح زاوية الصورة: استخدم عنصر التحكم في تصحيح الانحراف لتقليل الشكل شبه المنحرف المتبقي، ثم توقف عندما تبدو الحواف الرأسية والأفقية مربعة للشاشة. استخدم فقط نطاق التصحيح المتاح في قائمة الطراز أو إعداد جهاز التحكم عن بعد.
- إعادة فحص البؤرة بعد تصحيح الانحراف: افحص المركز والحواف مرة أخرى لأن التصحيح الرقمي يمكن أن يغير وضوح الصورة الظاهري. قم بتعديل بسيط لحلقة البؤرة فقط إذا أصبحت الصورة الكاملة أكثر وضوحًا بدلاً من توضيح منطقة معينة مع إضعاف أخرى.
- التحقق من الصورة النهائية: شاهد الصورة المعروضة من موضع الجلوس الطبيعي وتأكد من أن شكل الصورة مربع وأن حدة الحواف مقبولة. تجنب إضافة المزيد من تصحيح الانحراف بمجرد محاذاة الشكل، لأن التصحيح الأقوى لا يعوض التموضع المحسن.
إذا بقي التشويش المستمر بعد خطوات البؤرة وتصحيح الانحراف العادية، استخدم إصلاح صورة جهاز العرض الضبابية كدليل استكشاف أخطاء منفصل بدلاً من الاستمرار في زيادة التصحيح الرقمي.
إذا بقي التشويش المستمر بعد خطوات البؤرة وتصحيح الانحراف العادية، استخدم إصلاح صورة جهاز العرض الضبابية كدليل استكشاف أخطاء منفصل بدلاً من الاستمرار في زيادة التصحيح الرقمي.

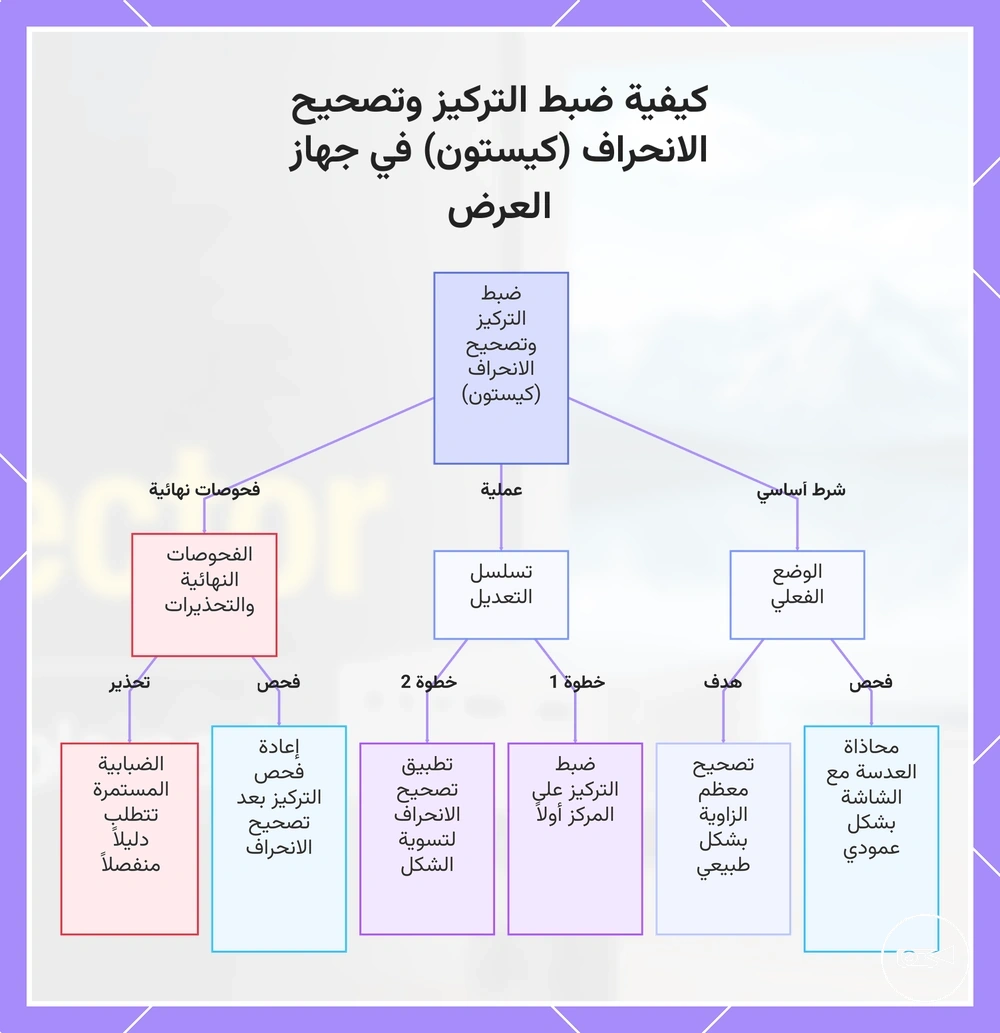

يوضح هذا الرسم البياني العملية خطوة بخطوة لضبط التركيز وتصحيح الانحراف (كيستون)، بما في ذلك الوضع الفعلي والتعديلات المتتالية والفحوصات النهائية للحصول على صورة حادة ومربعة.
ضبط حلقة البؤرة اليدوية أو البؤرة التلقائية
تعتمد طريقة البؤرة على نوع التحكم في جهاز العرض. البؤرة اليدوية تستخدم حلقة البؤرة، بينما البؤرة التلقائية تستخدم مشغل تلقائي مدعوم أو إعداد جهاز تحكم عن بعد. يجب تقييم كلتا الطريقتين بناءً على الوضوح في مركز الصورة وزواياها.
تعتمد طريقة البؤرة على نوع التحكم في جهاز العرض.
يمكن إكمال ضبط حلقة البؤرة اليدوية أو البؤرة التلقائية باستخدام هذه الفحوصات المحلية.
- البؤرة اليدوية: أدر حلقة البؤرة ببطء حتى يبدو المركز واضحًا، ثم قارن الزوايا وحدة الحواف. توقف عند الإعداد الذي يعطي أكثر وضوح صورة متوازن عبر الصورة.
- البؤرة التلقائية: إذا كان جهاز العرض يتضمن بؤرة تلقائية، قم بتشغيلها باستخدام الزر المخصص أو إعداد جهاز التحكم عن بعد أو خيار القائمة لذلك الطراز، ثم انتظر حتى يكتمل التعديل قبل تغيير البؤرة يدويًا.
- فحص العدسة والمسافة: تأكد من أن سطح العدسة نظيف وأعد فحص البؤرة بعد تغيير مسافة الصورة، لأن أيًا من الحالتين يمكن أن يقلل الوضوح في المركز أو الزوايا.
- تحكم يعتمد على الطراز: تسميات القوائم وسلوك البؤرة التلقائية ليست موحدة عبر أجهزة العرض الصغيرة، لذا استخدم عنصر التحكم في البؤرة المحدد للطراز المعني بدلاً من افتراض أن نفس إعداد جهاز التحكم عن بعد ينطبق.
تصحيح الانحراف وزاوية الصورة
تصحيح الانحراف يغير شكل الصورة لتقليل التشوه شبه المنحرف الناتج عن زاوية جهاز العرض. يساعد في تربيع الصورة عندما لا يكون جهاز العرض متمركزًا على مستوى الشاشة، لكن حدود تصحيحه تصبح أكثر وضوحًا مع زيادة زاوية جهاز العرض. يجب تجنب التصحيح الرقمي الكبير لأنه يمكن أن يقلل جودة الصورة.
يجب تجنب التصحيح الرقمي الكبير لأنه يمكن أن يقلل جودة الصورة.
تصحيح الانحراف يضبط شكل الصورة، لكنه لا يعوض إعادة التموضع الفعلي. تموضع جهاز العرض بحيث تواجه العدسة مستوى الشاشة بشكل أكثر استقامة ينتج عادة زوايا صورة أكثر اتساقًا قبل تطبيق التصحيح الرقمي. افحص زاوية جهاز العرض أولاً، ثم استخدم إعداد تصحيح الانحراف فقط لتصحيح التشوه الرأسي المتبقي أو التشوه الأفقي إذا كانت عناصر التحكم هذه متاحة.
يمكن التحقق من تصحيح الانحراف وزاوية الصورة باستخدام هذا التسلسل.
يمكن التحقق من تصحيح الانحراف وزاوية الصورة باستخدام هذا التسلسل.
- ضع جهاز العرض بحيث تكون الصورة أقرب ما يمكن إلى التربيع قبل فتح إعداد تصحيح الانحراف.
- طبق تصحيح التشوه الرأسي، أو تصحيح التشوه الأفقي إذا كان جهاز العرض يوفره، حتى تتوافق زوايا الصورة مع حواف الشاشة.
- افحص زوايا الصورة الأربع جميعها وقلل مقدار التصحيح الرقمي إذا كان التعديل الكبير يجعل الصورة تبدو أقل تناسقًا.
- أكد شكل الصورة النهائي، وأعد تموضع جهاز العرض فعليًا بدلاً من زيادة تصحيح الانحراف عندما لا تزال التعديلات الكبيرة مطلوبة.
تأكيد الطاقة والمصدر لأول مرة
تأكيد الطاقة والمصدر لأول مرة يعني أن جهاز العرض يعمل بالطاقة ويعرض المصدر المقصود. التحقق الناجح من الاستخدام الأول يؤكد أن الإدخال المحدد وإشارة التشغيل والصوت الأساسي جاهزة بعد الإعداد المادي وضبط الصورة. هذا القسم يؤكد جاهزية الإعداد بدلاً من تقديم دليل توصيل كامل.
استخدم تسلسل فحص المصدر للتحقق من كل حالة إعداد.
إذا ظهرت قائمة جهاز العرض لكن الوسائط لم تظهر، فإن مصدر الإدخال المحدد هو الأكثر احتياجًا للفحص بدلاً من تموضع جهاز العرض. إذا كانت محاذاة الصورة صحيحة لكن لا توجد إشارة تشغيل مرئية، تأكد من أن الإدخال المحدد يطابق جهاز HDMI المتصل أو الوضع اللاسلكي النشط قبل تغيير موضع جهاز العرض. استخدم تسلسل فحص المصدر للتحقق من كل حالة إعداد.
للحصول على إرشادات توصيل مفصلة، راجع توصيل جهاز العرض الصغير .
إذا تم استخدام وضع HDMI أو الوضع اللاسلكي، تأكد من أن الجهاز المصدر يعمل في نفس وضع الإدخال المحدد على جهاز العرض دون التوسع في خطوات التوصيل الخاصة بالجهاز. للحصول على إرشادات توصيل مفصلة، راجع توصيل جهاز العرض الصغير.
يمكن إكمال تأكيد الطاقة والمصدر لأول مرة باستخدام هذه الفحوصات لتأكيد أن الإعداد جاهز للاستخدام العادي.
يمكن إكمال تأكيد الطاقة والمصدر لأول مرة باستخدام هذه الفحوصات لتأكيد أن الإعداد جاهز للاستخدام العادي.
- اضغط زر الطاقة وتأكد من ظهور شاشة بدء التشغيل أو قائمة جهاز العرض.
- استخدم جهاز التحكم عن بعد لاختيار مصدر الإدخال الصحيح لجهاز HDMI المتصل أو الوضع اللاسلكي النشط.
- تأكد من أن جهاز الوسائط قيد التشغيل وينقل إشارة تشغيل.
- إذا كانت قائمة جهاز العرض مرئية لكن الوسائط غير مرئية، اعتبر الإدخال المحدد هو الفحص الأول قبل ضبط تموضع جهاز العرض.
- تحقق من أن خرج السماعة نشط بتأكيد تشغيل صوتي مسموع أو باختيار خرج الصوت المقصود عند توفر مخارج متعددة.
- ابدأ التشغيل وتأكد من وجود كل من الصورة والصوت قبل اعتبار الإعداد مكتملاً.

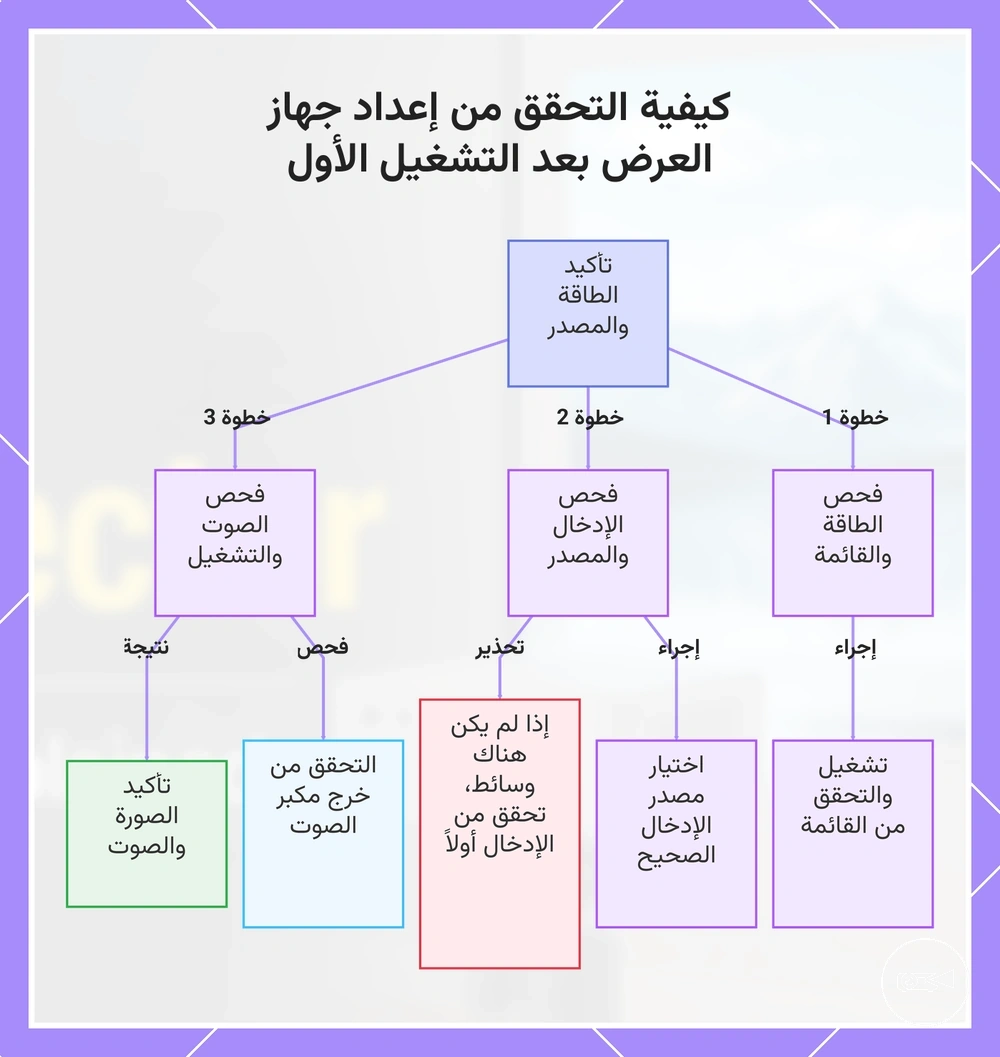

يوضح هذا المخطط تسلسل الفحوصات للتأكد من أن جهاز العرض يعمل ويعرض المصدر المطلوب، بما في ذلك التحقق من الطاقة والإدخال والصوت.
فحص إشارة الإدخال الأساسي
يجب أن يتطابق الإدخال المحدد مع كابل HDMI المتصل أو الوضع اللاسلكي النشط قبل ظهور إشارة مرئية. يجب أن يكون الجهاز المصدر يرسل إشارة إدخال بالفعل، ويجب أن تعرض قائمة جهاز العرض الإدخال المحدد بدلاً من مصدر غير مستخدم. أكمل فحص الإشارة المرئية هذا قبل الانتقال إلى ما بعد تأكيد المصدر الأساسي.
أكمل فحص الإشارة المرئية هذا قبل الانتقال إلى ما بعد تأكيد المصدر الأساسي.
إذا تم استخدام محول أو وضع لاسلكي، تأكد من توافقه مع الجهاز المصدر والإدخال المحدد قبل إعادة فحص الإشارة. هذا يؤكد ظروف الإعداد المحلية دون التوسع في دليل استكشاف أخطاء عدم وجود إشارة.
يمكن إكمال فحص إشارة الإدخال الأساسي باستخدام قائمة الفحص هذه.
يمكن إكمال فحص إشارة الإدخال الأساسي باستخدام قائمة الفحص هذه.
- تأكد من أن الإدخال المحدد يطابق كابل HDMI المتصل أو الوضع اللاسلكي النشط.
- تحقق من أن كابل HDMI موصول بالكامل في كل من جهاز العرض والجهاز المصدر.
- تحقق من أن الجهاز المصدر قيد التشغيل ويرسل إشارة إدخال مرئية بنشاط.
- افتح قائمة جهاز العرض وتأكد من أن الإدخال المحدد هو وضع الإدخال النشط.
- إذا كان المحول مطلوبًا، تأكد من توافقه مع الجهاز المصدر المتصل قبل إعادة فحص الإشارة.
فحص سريع للصوت والتشغيل
يتم تأكيد التشغيل عندما يستجيب كل من الفيديو والصوت كما هو متوقع. يجب أن يعرض تطبيق التشغيل فيديو متحركًا بينما ينتج خرج السماعة المحدد صوتًا مسموعًا عند مستوى الصوت الحالي. أكمل فحوصات التشغيل المحلية التالية لتأكيد أن تشغيل الوسائط يعمل بشكل صحيح.
يتم تأكيد التشغيل عندما يستجيب كل من الفيديو والصوت كما هو متوقع.
إذا تم استخدام السماعة المدمجة أو سماعة خارجية أو Bluetooth أو خرج كابل، تأكد من أن خرج الصوت المقصود محدد وأن مستوى صوت الجهاز المصدر ليس صامتًا. بعض الأجهزة تفصل بين إعدادات خرج الفيديو وخرج الصوت، لذا تحقق من كليهما إذا كان الفيديو يعمل لكن الصوت موجه إلى مكان آخر.
يمكن إكمال فحص الصوت والتشغيل السريع باستخدام قائمة الفحص هذه.
يمكن إكمال فحص الصوت والتشغيل السريع باستخدام قائمة الفحص هذه.
- اضغط تشغيل وإيقاف مؤقت في تطبيق التشغيل لتأكيد أن عناصر التحكم في الفيديو والتشغيل تستجيب بشكل طبيعي.
- اضبط مستوى الصوت على الجهاز المصدر وتحقق من أن خرج السماعة المحدد ينتج صوتًا مسموعًا.
- تأكد من أن السماعة المدمجة أو السماعة الخارجية المتصلة هي خرج الصوت النشط.
- إذا كان Bluetooth أو خرج كابل قيد الاستخدام، تحقق من أن مسار الصوت الصحيح يظل محددًا أثناء التشغيل.
- تحقق من أن تطبيق التشغيل يرسل الصوت إلى جهاز الخرج المقصود بدلاً من وجهة صوت أخرى متصلة.
أخطاء إعداد جهاز العرض الصغير الشائعة لأول مرة
أخطاء إعداد جهاز العرض الصغير الشائعة لأول مرة هي أسباب يمكن منعها تؤدي إلى صورة رديئة أو عدم وجود صورة أو تشغيل غير آمن أثناء الإعداد الأول. معظم أخطاء الإعداد يتم تصحيحها بفحص التموضع والمحاذاة والبؤرة والكبلات واختيار المصدر والتهوية قبل افتراض وجود مشكلة في الأجهزة. قائمة الخطأ والتصحيح أدناه تقترن كل خطأ بعرض مرئي وتصحيح أكثر أمانًا.
قائمة الخطأ والتصحيح أدناه تقترن كل خطأ بعرض مرئي وتصحيح أكثر أمانًا.
معظم أخطاء الإعداد الأول يمكن تصحيحها بإعادة فحص التموضع واختيار الإدخال والبؤرة وتدفق الهواء. الصورة المائلة أو الإسقاط كبير الحجم أو عدم وجود صورة غالبًا ما ينتج عن حالة إعداد غير صحيحة بدلاً من جهاز عرض معيب. إذا لم تحل هذه التصحيحات الأساسية العرض، تابع مع قسم استكشاف الأخطاء ذي الصلة بدلاً من تكرار نفس فحوصات الإعداد.
هذا القصر مقصور على التصحيحات الخاصة بالإعداد.
هذا القصر مقصور على التصحيحات الخاصة بالإعداد. التشويش المستمر أو عدم وجود صورة أو ارتفاع الحرارة بعد هذه الفحوصات قد يتطلب استكشاف أخطاء أعمق يتجاوز الإعداد الأول العادي.
- تموضع غير صحيح: زاوية جهاز عرض غير متساوية يمكن أن تنتج صورة مائلة. ضع جهاز العرض بشكل مستقيم أمام الشاشة، ثم استخدم تصحيح الانحراف فقط للتعديلات الطفيفة.
- مسافة إسقاط غير صحيحة: تموضع جهاز العرض بعيدًا جدًا عن الشاشة يمكن أن يخلق إسقاطًا كبير الحجم يمتد إلى ما وراء منطقة العرض. حرك جهاز العرض حتى تتناسب الصورة مع الشاشة قبل إجراء المزيد من التعديلات.
- بؤرة غير صحيحة: إعداد بؤرة غير صحيح يترك النصوص والصور غير واضحة. اضبط البؤرة فقط بعد وصول جهاز العرض إلى موضعه النهائي.
- كابل أو اختيار مصدر غير صحيح: كابل مرتخٍ أو مصدر إدخال خاطئ يمكن أن يؤدي إلى عدم وجود صورة. أحكم ربط الكابل وتأكد من أن المصدر المحدد يطابق جهاز الوسائط المتصل.
- فتحات تهوية مسدودة: التهوية المعاقة تقلل تدفق الهواء وتزيد الحرارة أثناء التشغيل. أبق جميع فتحات التهوية غير مسدودة للحفاظ على التبريد الطبيعي.
- تخطي محاذاة الصورة: المحاذاة الرديئة يمكن أن تشوه شكل الصورة حتى عندما تكون البؤرة صحيحة. على سبيل المثال، إذا ظهر أحد جوانب الصورة أعلى من الآخر، أعد تموضع جهاز العرض قبل إجراء تعديلات الانحراف الدقيقة.
يصنف هذا الرسم البياني أخطاء الإعداد الأكثر شيوعًا لأجهزة العرض الصغيرة، مع إظهار العرض المرئي والتصحيح الموصى به لكل منها.
التهوية والثبات ومساحة التشغيل الآمنة
يتطلب الإعداد الآمن تدفق هواء مفتوحًا ودعامة ثابتة ومساحة خالية حول جهاز العرض الصغير. قبل المشاهدة، تأكد من أن التهوية ومنطقة المروحة وسطح الدعامة ومسار الكابل والمساحة المحيطة تسمح بالتشغيل الآمن. هذه الفحوصات تكمل تأكيد السلامة النهائي قبل الاستخدام الأول.
هذه الفحوصات تكمل تأكيد السلامة النهائي قبل الاستخدام الأول.
فتحات التهوية المسدودة أو الأقمشة القريبة أو التموضع بالقرب من مصادر الحرارة يمكن أن تقيد تدفق الهواء وتزيد خطر درجات حرارة التشغيل المفرطة. مسار الكابل غير الآمن يمكن أن يسحب جهاز العرض من دعامته الثابتة أو يشكل خطر تعثر. لـ منع ارتفاع حرارة جهاز العرض الصغير، أبق فتحات التهوية ومنطقة المروحة غير مسدودة واتبع خلوص التشغيل المحدد لطرازك لأن متطلبات الخلوص تعتمد على الشركة المصنعة.
مسار الكابل غير الآمن يمكن أن يسحب جهاز العرض من دعامته الثابتة أو يشكل خطر تعثر.
بعد المشاهدة، اترك جهاز العرض ليبرد قبل التخزين بعد الاستخدام، ثم ضعه في مكان نظيف وجاف حيث تبقى فتحات التهوية غير مسدودة. التنظيف والتخزين طويل الأمد يتبعان الصيانة وليس الإعداد الأول، وهو ما يحدد حدود هذا القسم.
التنظيف والتخزين طويل الأمد يتبعان الصيانة وليس الإعداد الأول، وهو ما يحدد حدود هذا القسم.
استخدم قائمة فحص التهوية والثبات ومساحة التشغيل الآمنة هذه لتأكيد أن جهاز العرض جاهز للتشغيل الآمن قبل المشاهدة.
- التهوية: تحقق من أن جميع فتحات التهوية مفتوحة ولا شيء يقيد تدفق الهواء الطبيعي.
- منطقة المروحة: أبق منطقة المروحة خالية من الأقمشة القريبة أو الأشياء الأخرى التي قد تعيق هواء التبريد.
- دعامة ثابتة: ضع جهاز العرض على سطح صلب ومستوٍ يظل ثابتًا طوال الاستخدام.
- مسار الكابل: ضع كبلات الطاقة والإشارة بحيث لا تسحب جهاز العرض أو تشكل خطر تعثر.
- مساحة تشغيل آمنة: أبق جهاز العرض بعيدًا عن مصادر الحرارة واستخدم خلوص التشغيل الخاص بالطراز المذكور في دليل المنتج.
- التخزين بعد الاستخدام: اترك جهاز العرض ليبرد قبل تخزينه، وتجنب تغطية فتحات التهوية أثناء التخزين.
للتنظيف الروتيني والعناية طويلة الأمد والتخزين بعد الإعداد الأول، راجع صيانة جهاز العرض الصغير.
للتنظيف الروتيني والعناية طويلة الأمد والتخزين بعد الإعداد الأول، راجع صيانة جهاز العرض الصغير .

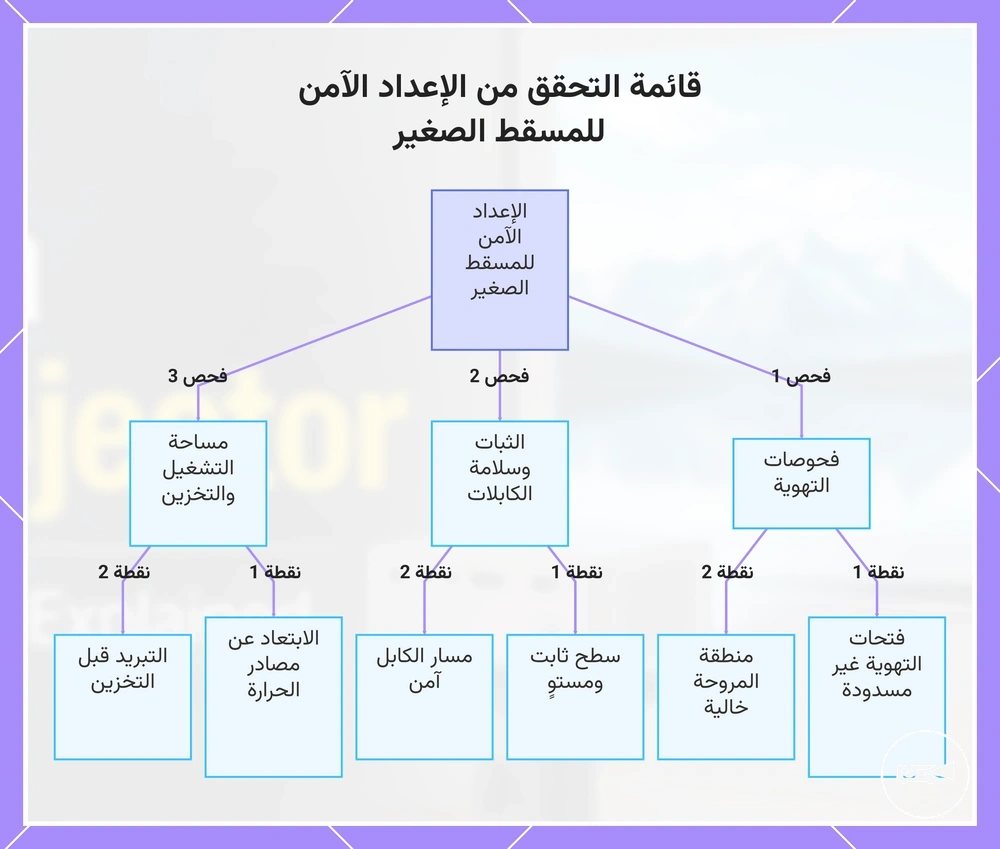

يوضح هذا المخطط فحوصات السلامة الرئيسية لإعداد مسقط صغير، ويشمل التهوية والثبات وسلامة الكابلات ومساحة التشغيل والتخزين بعد الاستخدام.
