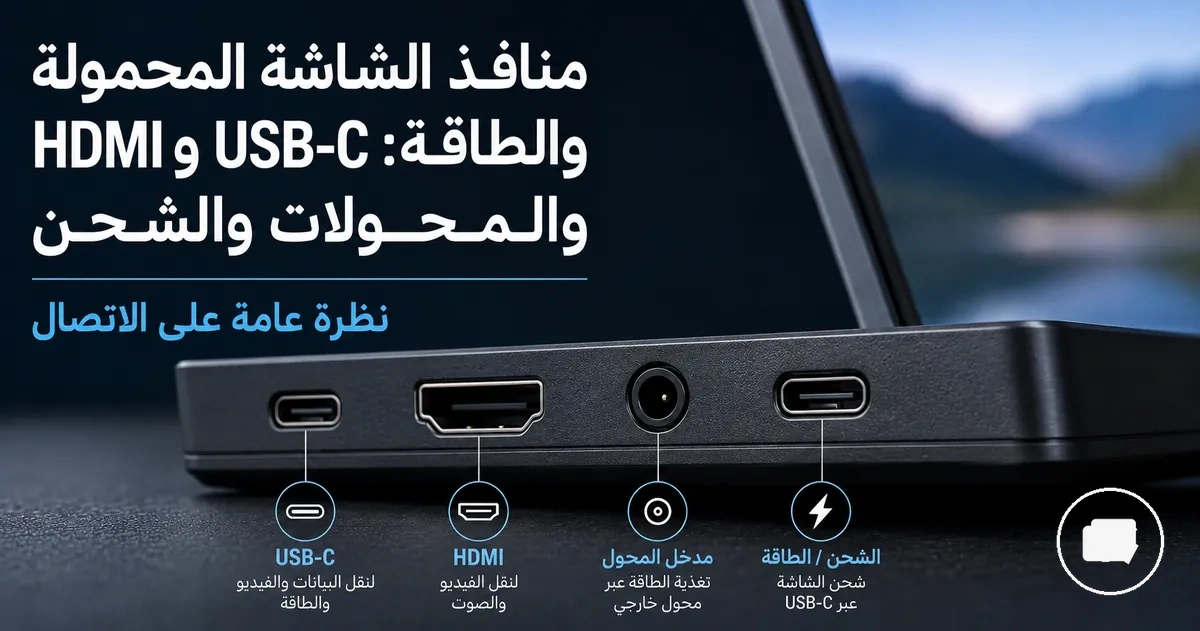

دليل توافق منافذ الشاشة المحمولة والطاقة

تتطلب منافذ الشاشة المحمولة وتوافق الطاقة أن تعمل إشارة الفيديو ومدخل الطاقة وقدرة الكابل ودعم الجهاز المضيف معًا. قد تتصل الشاشة المحمولة عبر USB-C أو HDMI أو mini HDMI أو محول، لكن الاتصال الناجح يتطلب دعم الشاشة والجهاز المضيف لنفس مسار الإشارة والطاقة. مطابقة الإشارة والطاقة هي أساس التوافق الموثوق.

لا تحدد ملصقات المنافذ وحدها كل وظيفة مدعومة. يمكن أن يختلف دعم USB-C حسب طراز الشاشة وقدرة منفذ المضيف ونوع الكابل والطاقة المتوفرة، بينما HDMI هو اتصال فيديو بشكل أساسي وقد يتطلب شحنًا منفصلًا أو مدخل طاقة. يشير شكل الموصل إلى التطابق المادي، لكن الوظيفة المدعومة تحدد ما إذا كانت إشارة الفيديو أو الشحن أو توصيل الطاقة متوفرة.

ينبغي النظر إلى USB-C وHDMI وmini HDMI والمحولات والشحن والكابلات وتوصيل الطاقة كشروط توافق مترابطة وليست ميزات منفصلة. يتحدد تفاعلها بالشاشة والجهاز المضيف والكابل ومصدر الطاقة المتاح، وتشرح الأقسام التالية كيفية عمل هذه العناصر معًا قبل تناول سيناريوهات الاتصال المحددة.

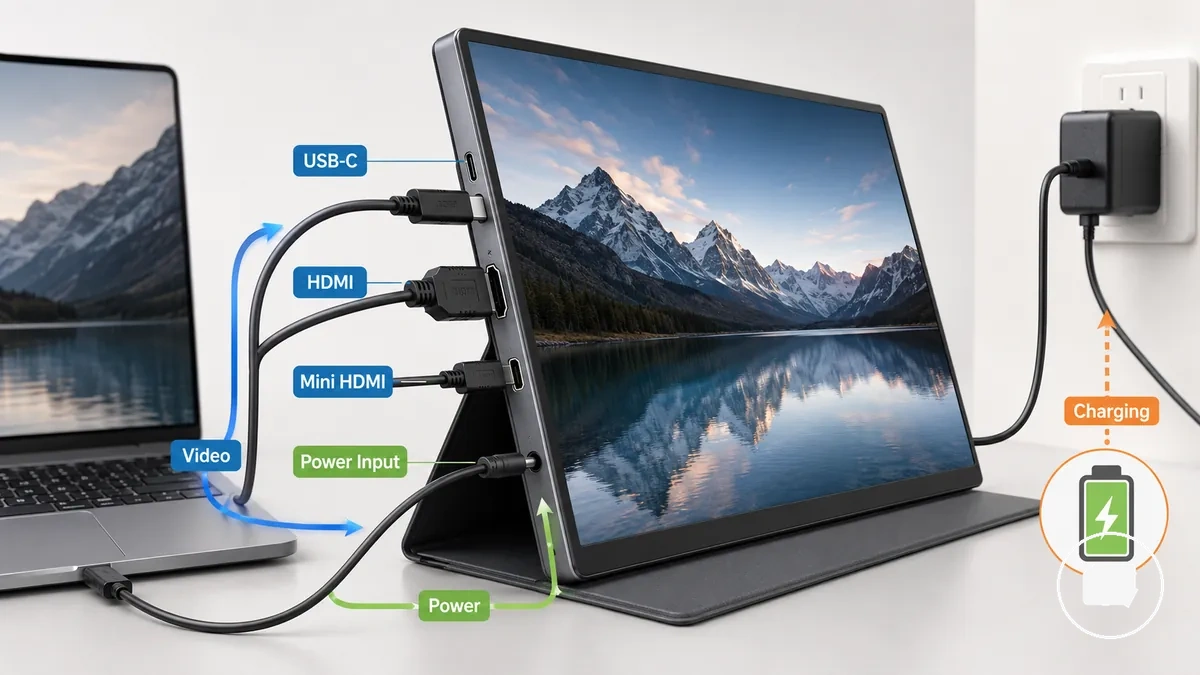

كيف تتعامل منافذ الشاشة المحمولة مع الفيديو والطاقة والشحن

يمكن أن تحمل منافذ الشاشة المحمولة وظائف مختلفة، بما في ذلك الفيديو ومدخل الطاقة ودعم الشحن أو مزيج من هذه الأدوار. يتم تحديد وظيفة المنفذ بواسطة مواصفات الموصل وتكوين الجهاز، لذلك لا ينبغي الخلط بين شكل الموصل وقدرة الموصل.

الفيديو ومدخل الطاقة ودعم الشحن هي مهام منفصلة حتى عندما تشترك في نفس الكابل. قد يحمل اتصال USB-C الفيديو وتوصيل الطاقة عندما تدعم الشاشة المحمولة والجهاز المضيف والكابل جميعًا هذه الوظائف، بينما HDMI وmini HDMI هما اتصالات فيديو بشكل أساسي وقد تتطلبان مصدر طاقة منفصل. يساعد هذا التمييز في فصل المنافذ التي يمكنها حمل كل من الفيديو والطاقة عن تلك التي تتعامل عادةً مع الفيديو فقط.

تصبح كيفية تعامل منافذ الشاشة المحمولة مع الفيديو والطاقة والشحن أكثر وضوحًا عند النظر إلى كل نوع منفذ حسب دور موصله. ينظم الجدول أدناه وظيفة المنفذ وفقًا لدعم الفيديو وقدرة الطاقة والشروط التي ينبغي التحقق منها قبل توصيل جهاز مضيف.

المنفذ أو الموصل	يمكنه حمل الفيديو	يمكنه توفير الطاقة	ما يجب التحقق منه
USB-C	قد، عند توفر الدعم	قد يدعم توصيل الطاقة أو الشحن	دعم الجهاز المضيف ومواصفات الكابل وتوافق الشاشة
HDMI	نعم	عادةً لا	ما إذا كانت الشاشة تتطلب اتصال طاقة منفصل
mini HDMI	نعم	عادةً لا	كابل فيديو متوافق وطاقة منفصلة إذا لزم الأمر
مدخل طاقة مخصص	لا	نعم	مصدر طاقة متوافق وكابل شحن

شكل المنفذ وحده لا يثبت دعم الفيديو أو الشحن أو توصيل الطاقة لأن الوظيفة الفعلية محدودة بمواصفات الموصل وتكوين الجهاز.

بعد فهم وظائف المنفذ هذه، تابع مع دليل الشاشة المحمولة للحصول على سياق أوسع قبل استكشاف طرق الاتصال الفردية.

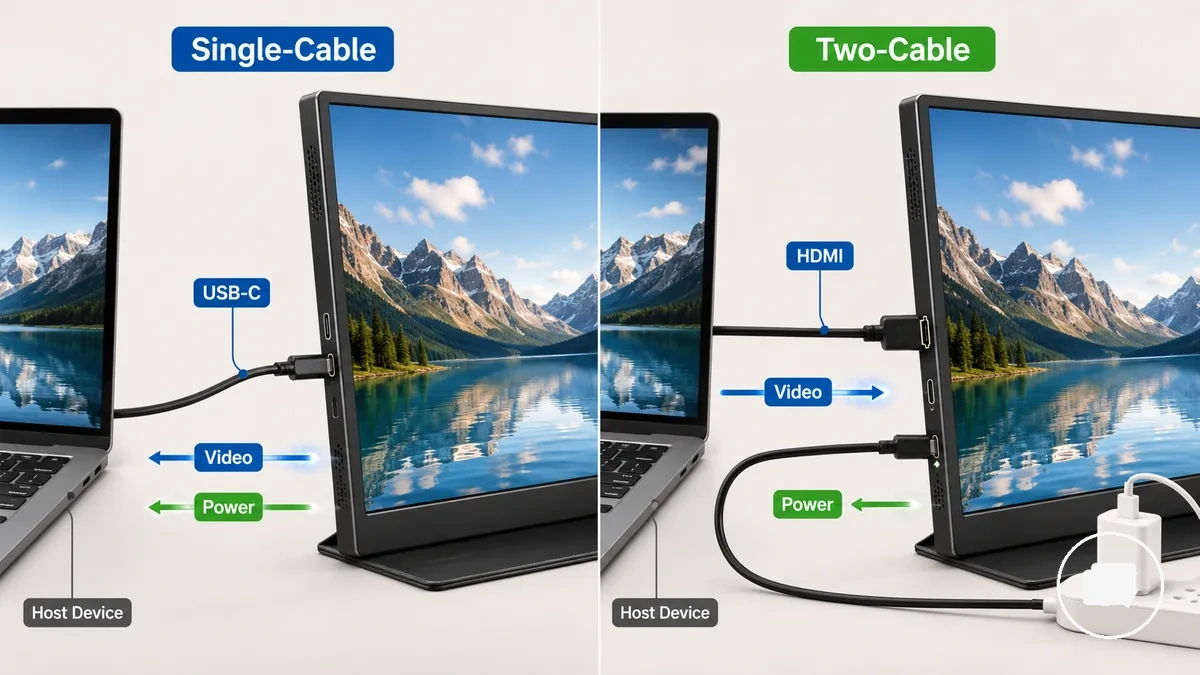

اتصالات الشاشة المحمولة بكابل واحد وكابلين

قد يعمل الاتصال بكابل واحد فقط عندما يدعم كل من الجهاز المضيف ومنفذ USB-C وقدرة الكابل واستهلاك طاقة الشاشة إشارة الفيديو والطاقة عبر اتصال واحد. إذا كان أي من هذه المتطلبات مفقودًا، فغالبًا ما يكون الاتصال بكابلين ضروريًا لفصل الفيديو عن الطاقة.

يستخدم الاتصال بكابل واحد كابل USB-C واحدًا لحمل إشارة العرض، وعند توفر الدعم، توصيل الطاقة في نفس الوقت. تعتمد هذه النتيجة على الجهاز المضيف وقدرة المنفذ ونوع الكابل واستهلاك طاقة الشاشة وليس على ملصق موصل USB-C وحده. اتصال USB-C من كمبيوتر محمول هو مثال واحد قد يكون فيه هذا الترتيب متاحًا عند استيفاء جميع شروط التوافق.

يفصل الاتصال بكابلين عادةً إشارة الفيديو عن مصدر الطاقة. يحمل HDMI عادةً إشارة العرض، بينما يوفر كابل طاقة منفصل الطاقة للشاشة المحمولة عندما يتطلب تصميم الشاشة أو الجهاز المصدر ذلك. قد ينطبق منطق التوافق نفسه عند استخدام قاعدة توصيل أو موزع أو جهاز ألعاب بمخرج HDMI.

يعتمد كل من اتصال الشاشة المحمولة بكابل واحد وكابلين على دعم الإشارة والطاقة، لكن نمط الاتصال المطلوب يختلف. يلخص الجدول أدناه الشروط التي تحدد نتيجة الاتصال المتوقعة.

نمط الاتصال	ما يجب أن يكون صحيحًا
كابل USB-C واحد	يدعم الجهاز المضيف ومنفذ USB-C وقدرة الكابل والشاشة إشارة الفيديو وتوصيل الطاقة.
HDMI مع طاقة USB	يحمل HDMI إشارة الفيديو بينما يوفر اتصال طاقة منفصل الطاقة للشاشة عند الحاجة.
قاعدة توصيل أو موزع	تدعم قاعدة التوصيل والجهاز المضيف ونوع الكابل والشاشة مسار الإشارة والطاقة المطلوب.
مسار HDMI بنمط أجهزة الألعاب	يوفر HDMI إشارة العرض، مع استخدام طاقة منفصلة إذا تطلبت الشاشة ذلك.

لمعايير الاتصال الخاصة بجهاز معين، راجع قائمة توافق الشاشة المحمولة قبل اختيار طريقة الاتصال.

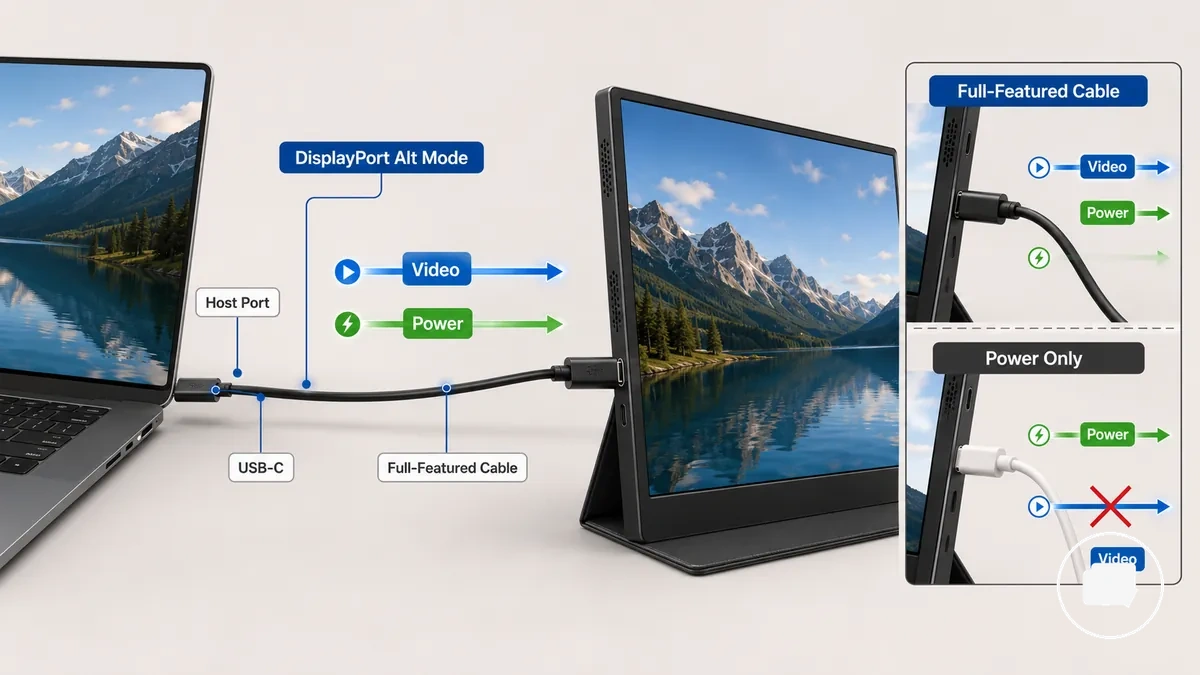

عندما يمكن لكابل USB-C واحد حمل الفيديو والطاقة

يمكن لكابل USB-C واحد حمل الفيديو والطاقة فقط عندما يدعم منفذ المضيف وكابل USB-C والشاشة إخراج العرض وطاقة كافية عبر نفس الاتصال. يعتمد العرض المستقر على مسار الاتصال الكامل وليس على موصل USB-C وحده. إذا كان منفذ المضيف يدعم وضع DisplayPort البديل وتقبل الشاشة هذا الإدخال، فقد يتمكن كابل واحد من التعامل مع كل من الفيديو والطاقة.

استخدم قائمة التحقق التالية للتحقق مما إذا كان كابل USB-C واحد يمكنه حمل الفيديو والطاقة:

• تأكد أن منفذ المضيف يدعم إخراج الفيديو، بما في ذلك وضع DisplayPort البديل حيثما ينطبق.
• استخدم كابل USB-C كامل الميزات بدلاً من كابل شحن فقط.
• تحقق أن مدخل USB-C للشاشة يقبل كلًا من الفيديو والطاقة.
• تحقق أن خرج الطاقة المتاح كافٍ للحفاظ على عرض مستقر.
• إذا لم يتم استيفاء أي شرط، فقد لا تعرض الشاشة صورة أو قد تتطلب طريقة اتصال مختلفة.

تحدث حالة شائعة عند تشغيل الشاشة دون ظهور فيديو. هذا يعني عادةً أن كابل USB-C أو منفذ المضيف يوفر الطاقة لكنه لا يدعم إشارة فيديو متوافقة.

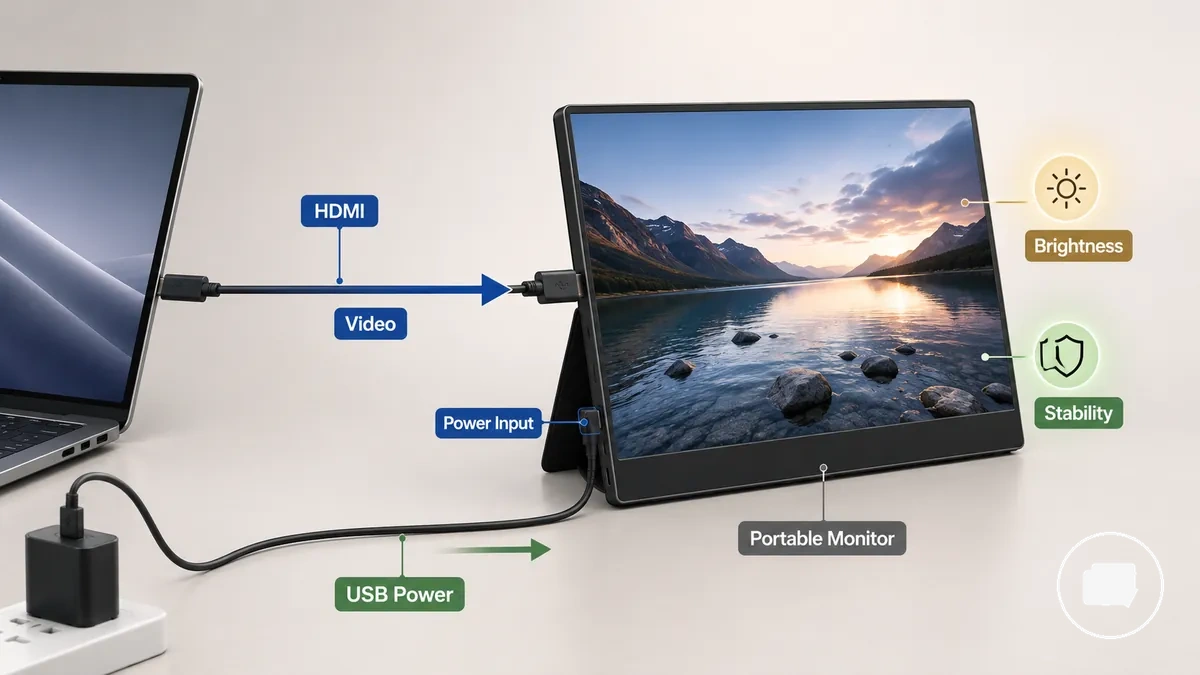

عندما يحتاج HDMI إلى كابل طاقة منفصل

عادةً ما يحمل HDMI إشارة الفيديو فقط، لذلك قد تحتاج الشاشة المحمولة إلى كابل طاقة منفصل عبر طاقة USB أو مدخل طاقة مخصص لتعمل بشكل صحيح. توافق HDMI ليس هو نفسه توافق الطاقة لأن مسار الفيديو ومسار الطاقة منفصلان.

استخدم الشروط التالية للتحقق مما إذا كان اتصال HDMI يتطلب طاقة منفصلة:

• تأكد أن اتصال HDMI يحمل إشارة الفيديو إلى الشاشة المحمولة.
• تحقق مما إذا كانت الشاشة تتطلب طاقة USB أو مدخل طاقة مخصص أثناء استخدام HDMI.
• تحقق من تحديد مدخل الشاشة الصحيح وأن كلاً من اتصال الفيديو واتصال الطاقة موجودان.
• إذا كانت الطاقة المنفصلة مفقودة، فقد يتأثر سطوع الشاشة أو استقرار العرض، أو قد تبقى الشاشة سوداء حسب تصميم الشاشة.

قد تكتشف الشاشة اتصال HDMI لكنها تفشل في عرض صورة إذا لم تتلق طاقة خارجية كافية. يبرز هذا التمييز أن توافق HDMI وتوافق الطاقة ينبغي تقييمهما بشكل منفصل.

توافق شاشة USB-C المحمولة

يعتمد توافق شاشة USB-C المحمولة على القدرة المشتركة لمنفذ المضيف والكابل ومدخل الشاشة ومتطلبات الطاقة وليس على موصل USB-C وحده. لا تؤكد تسميات USB-C دعم وضع الفيديو أو توصيل الطاقة، لذا ينبغي التحقق من التوافق حسب الوظيفة بدلاً من شكل الموصل.

يحدد منفذ المضيف ما إذا كان وضع الفيديو المتوافق متاحًا. إذا كان منفذ المضيف يدعم وضع DisplayPort البديل، فقد تستقبل الشاشة المحمولة إشارة عرض عبر USB-C، لكن تسمية المنفذ بحد ذاتها لا تؤكد تلك القدرة. لهذا يعتمد توافق USB-C على دعم منفذ المضيف قبل أن يصل الاتصال إلى مدخل الشاشة.

قدرة الكابل ومتطلبات طاقة الشاشة هما خطوتا تحقق منفصلتان. قد يحمل الكابل كامل الميزات البيانات والفيديو والطاقة، بينما قد يوفر كابل الشحن فقط الطاقة دون نقل إشارة الفيديو. يساهم توصيل الطاقة وتصنيف الكابل ومدخل الشاشة جميعًا في سلوك الشاشة المستقر عند توفر القدرات المطلوبة.

يلخص الجدول أدناه عوامل توافق USB-C الرئيسية ومنطق التحقق لكل مرحلة اتصال.

عامل التوافق	ما يجب التحقق منه	ما يمكن أن يحدث خطأ
منفذ USB-C بالمضيف	يدعم وضع فيديو متوافق، مثل وضع DisplayPort البديل حيثما ينطبق	لا تصل إشارة فيديو إلى الشاشة
الكابل	يستخدم كابلًا كامل الميزات مع تصنيف كابل مناسب	كابل الشحن فقط يوفر طاقة لكن لا تصل إشارة عرض
مدخل USB-C للشاشة	يقبل وظائف الفيديو والطاقة المطلوبة	لا تستطيع الشاشة استخدام الاتصال الوارد كما هو مقصود
توصيل الطاقة	يوفر طاقة كافية للشاشة	قد يتأثر السطوع أو استقرار التشغيل
مسار المحول أو قاعدة التوصيل	يدعم قدرات الفيديو والطاقة المطلوبة	قد يفقد الاتصال الفيديو أو الطاقة أو كليهما إذا كانت إحدى القدرات مفقودة

اتصال الشحن فقط قد يزود الشاشة المحمولة بالطاقة دون عرض صورة، بينما يعتمد اتصال USB-C كامل الميزات على دعم منفذ المضيف المتوافق ومدخل الشاشة وقدرة الكابل والطاقة المتوفرة.

دعم فيديو USB-C ووضع DisplayPort البديل

يعتمد دعم فيديو USB-C على دعم منفذ المضيف لبروتوكول فيديو قادر على العرض مثل وضع DisplayPort البديل. الشحن عبر USB-C لا يؤكد بحد ذاته أن إخراج العرض متاح.

يتيح وضع DisplayPort البديل لمنفذ مضيف متوافق نقل إشارة فيديو عبر اتصال USB-C عندما يدعم مدخل الشاشة أيضًا بروتوكول الفيديو ذلك. نظرًا لأن تنفيذ USB-C قد يختلف عبر الأجهزة وقواعد التوصيل، فإن شكل الموصل وحده لا يؤكد قدرة الفيديو. تحقق من المواصفات التالية قبل توقع إخراج العرض:

• تأكد أن مواصفات منفذ المضيف تتضمن وضع DisplayPort البديل أو وضع فيديو آخر مدعوم قادر على العرض.
• تحقق أن كابل USB-C يدعم نقل الفيديو بالإضافة إلى الشحن.
• تحقق أن مدخل الشاشة يتعرف على بروتوكول فيديو USB-C المطلوب.
• إذا تم استخدام قاعدة توصيل، تحقق من أنها تدعم بروتوكول الفيديو المطلوب لأن التنفيذ قد يختلف.

قد يوفر اتصال USB-C الشحن دون إنتاج إخراج عرض عندما لا يدعم منفذ المضيف أو مسار الاتصال بروتوكول الفيديو المطلوب. يساعد هذا الحد في التمييز بين قدرة الشحن ودعم فيديو USB-C.

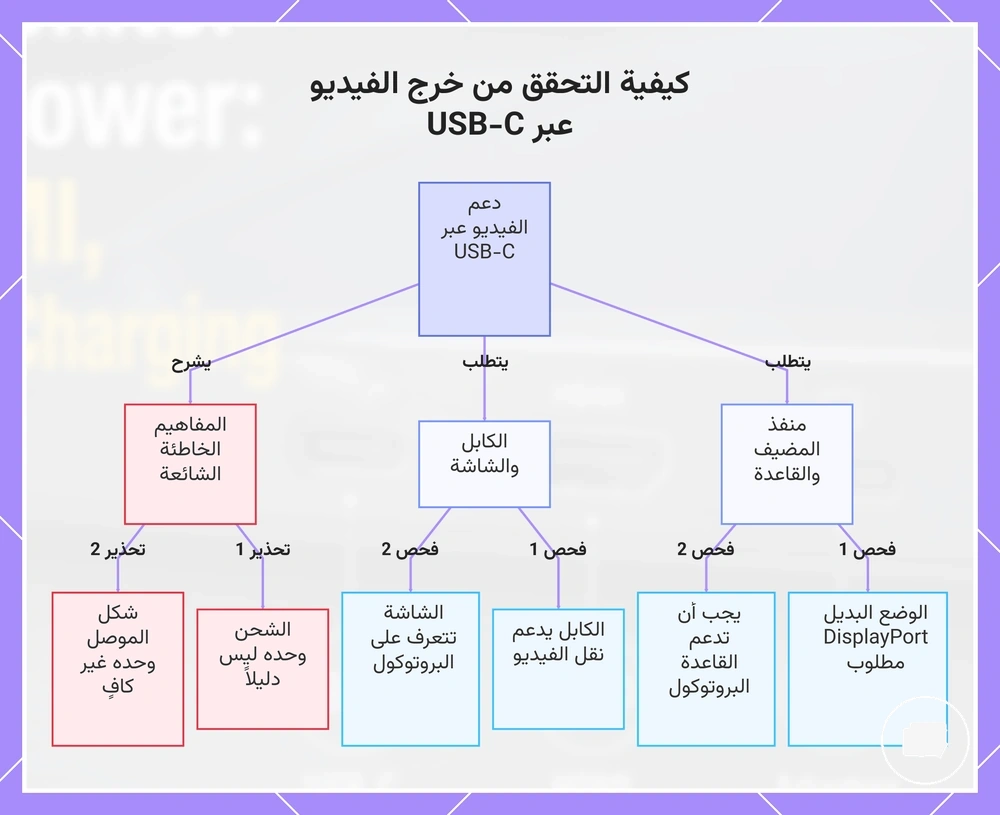

يوضح هذا المخطط الفحوصات اللازمة لتأكيد دعم الفيديو عبر USB-C وسوء الفهم الشائع الذي قد يؤدي إلى توقعات خاطئة.

توصيل الطاقة USB-C والشحن المار

يحدد توصيل الطاقة USB-C كيفية توفير الطاقة عبر اتصال USB-C متوافق، بينما يصف الشحن المار ميزة شاشة قد تستقبل الطاقة، وفي الطرازات المدعومة، تمرر الطاقة إلى جهاز متصل. تعتمد قدرة الشاشة المحمولة على سحب الطاقة أو مشاركتها أو شحن جهاز آخر على تصميم مدخل الطاقة والميزات المدعومة والمهايئ المتصل.

يحدد اتجاه الطاقة كيفية تدفق الطاقة بين المهايئ والشاشة والجهاز المتصل، بينما تؤثر الواطية المتوفرة على سلوك الشحن وتشغيل العرض. إذا كانت الطاقة المتوفرة محدودة، فقد تكون سرعة الشحن أو السطوع أو استقرار العرض محدودة أيضًا. يلخص الجدول أدناه سمات الطاقة الرئيسية وتأثيراتها العملية.

الكيان/الجزء	السمة/المعيار	القيمة/الشرط	التأثير/الخطر/القرار
الشاشة	مدخل الطاقة	تقبل توصيل الطاقة USB-C المتوافق عند الدعم	يسمح للشاشة باستقبال طاقة التشغيل
مهايئ الحائط	الواطية	تعتمد الطاقة المتوفرة على المهايئ المتصل	قد تقلل الطاقة المحدودة من سرعة الشحن أو استقرار العرض
منفذ التمرير	الشحن المار	متاح فقط على تصميمات الشاشات المتوافقة	قد يوفر الشحن لجهاز متصل
الجهاز المتصل	الشحن	يعتمد على اتجاه الطاقة والطاقة المتوفرة	قد يكون الشحن أبطأ أو محدودًا أو غير متاح
سطوع الشاشة	استهلاك الطاقة	السطوع العالي قد يزيد متطلبات الطاقة	قد يتأثر استقرار العرض إذا كانت الطاقة المتوفرة محدودة

قد تستمر الشاشة المحمولة في عرض صورة بينما يبقى الشحن المار بطيئًا أو محدودًا أو غير متاح لأن المهايئ المتصل لا يوفر طاقة كافية متوفرة لكل من تشغيل العرض وشحن الجهاز.

كابلات USB-C كاملة الميزات وكابلات الشحن فقط

يمكن لكابل USB-C كامل الميزات حمل قدرة الفيديو والبيانات والطاقة عندما تدعم الأجهزة المتصلة تلك الوظائف، بينما كابل الشحن فقط مصمم لتوفير الطاقة دون نقل إشارة عرض. تحدد مواصفات الكابل، وليس شكل الموصل، نتيجة العرض أو الشحن المتوقعة.

تؤثر قدرة الكابل على ما إذا كانت الشاشة المحمولة تستقبل بيانات العرض بالإضافة إلى الطاقة. قد يزود كابل الشحن فقط الشاشة بالطاقة لكن دون عرض، بينما يمكن لكابل USB-C كامل الميزات دعم قدرة الفيديو عندما يكون منفذ المضيف ومدخل الشاشة متوافقين. إذا كان الكابل لا يدعم المواصفة المطلوبة، فقد يظهر الاتصال عدم وجود عرض أو إشارة متقطعة أو سلوك طاقة فقط.

استخدم الفحوصات التالية عند التحقق من قدرة كابل USB-C:

• تأكد أن مواصفة الكابل تدعم قدرة الفيديو بالإضافة إلى نقل البيانات.
• تحقق أن الكابل يوفر تصنيف طاقة مناسب للشاشة المتصلة.
• افحص علامات الكابل أو الوثائق بدلاً من الاعتماد على مظهر الموصل وحده.
• إذا تم تشغيل الشاشة لكنها لا تظهر عرضًا أو تظهر إشارة متقطعة، فكر في ما إذا كان الكابل يفتقر إلى قدرة الفيديو المطلوبة.

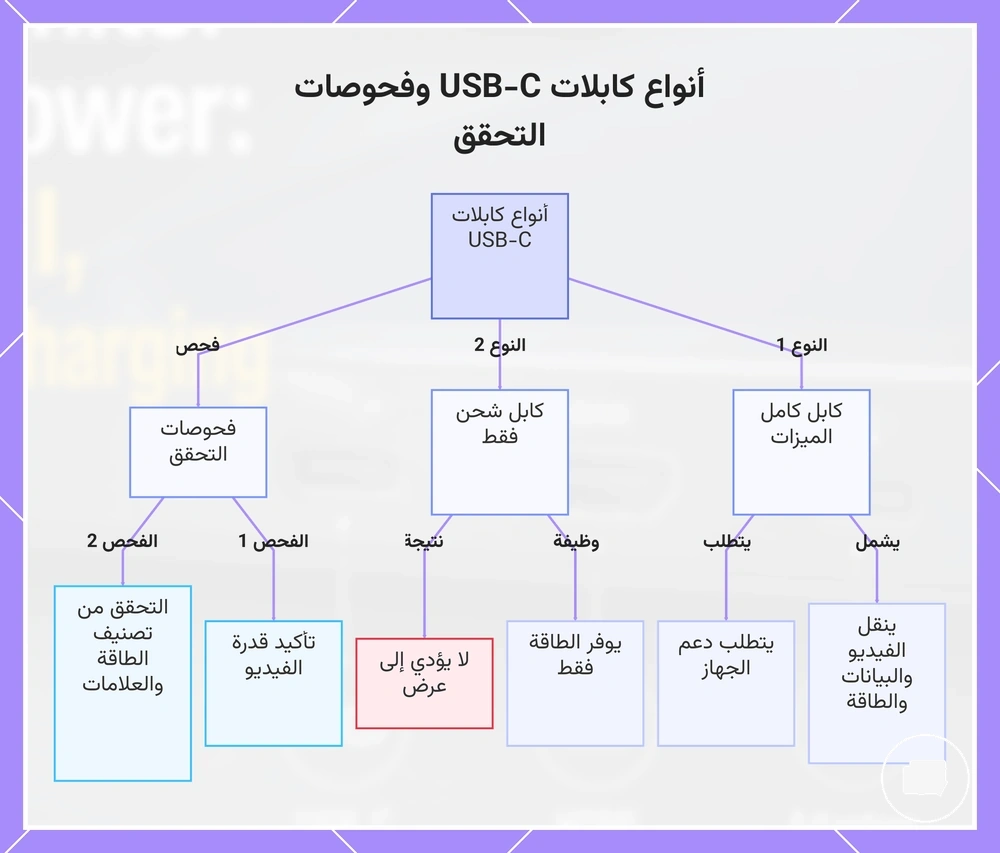

يقارن هذا الرسم البياني بين كابلات USB-C كاملة الميزات وكابلات الشحن فقط، ويقدم فحوصات للتحقق من قدرة الكابل على العرض على شاشة مراقبة محمولة.

توافق شاشة HDMI وmini HDMI المحمولة

يعتمد توافق شاشة HDMI وmini HDMI المحمولة على مطابقة مخرج الجهاز المصدر وتناسب الموصل واتجاه الكابل ومدخل الفيديو للشاشة. كلا الموصلين مخصصان لإدخال الفيديو، بينما يعتمد أي متطلب طاقة منفصل على تصميم الشاشة وليس على اتصال HDMI نفسه.

يحمل كل من HDMI القياسي وmini HDMI نفس نوع إشارة الفيديو لكن يستخدمان أحجام موصل مختلفة. قد تكون هناك حاجة إلى كابل أو محول عندما يستخدم الجهاز المصدر والشاشة تنسيقي موصل مختلفين، بشرط أن يظل مسار الإشارة متوافقًا. يحدد تناسب الموصل الاتصال المادي، بينما يؤثر اتجاه الكابل وتوافق المحول على ما إذا كانت إشارة الفيديو يمكنها الوصول إلى الشاشة.

يلخص الجدول أدناه أدوار الموصل وفحوصات التوافق قبل توصيل شاشة محمولة.

الموصل	الدور الرئيسي	ما يجب التحقق منه	ملاحظة الطاقة
HDMI	إدخال فيديو من جهاز مصدر	مخرج HDMI متوافق واتجاه الكابل ومدخل الشاشة	قد تظل الشاشة بحاجة إلى طاقة منفصلة
mini HDMI	إدخال فيديو عبر موصل HDMI أصغر	تناسب موصل صحيح أو محول متوافق يحافظ على مسار إشارة الفيديو	حجم الموصل لا يغني عن مصدر طاقة منفصل عند الحاجة إليه

يغير mini HDMI حجم الموصل المادي، وليس الحاجة إلى إشارة فيديو صالحة أو مصدر طاقة مناسب. لا يزال جهاز مصدر متوافق وكابل أو محول ومدخل شاشة مطلوبين للفيديو، وقد تحتاج الشاشة أيضًا إلى طاقة منفصلة حسب تصميمها.

مدخل فيديو HDMI بدون توصيل طاقة

مدخل فيديو HDMI يحمل إشارة العرض لكنه لا يوفر عادةً توصيل الطاقة لشاشة محمولة.

عندما تصل إشارة HDMI إلى مدخل فيديو الشاشة، قد تظل الشاشة بحاجة إلى مصدر طاقة منفصل، مثل طاقة USB أو مدخل طاقة متوافق آخر، قبل أن تتمكن من إنتاج صورة مستقرة. إشارة العرض وتوصيل الطاقة هما وظيفتان منفصلتان، لذا فإن مدخل فيديو HDMI وحده لا يؤكد أن الشاشة يمكنها العمل.

كابل HDMI الصحيح لا يشير دائمًا إلى اتصال كامل. على سبيل المثال، قد تظل الشاشة مطفأة أو تعرض شاشة سوداء إذا كان مدخل فيديو HDMI متصلاً لكن طاقة USB مفقودة. عندما تكون كل من إشارة الفيديو ومصدر الطاقة المنفصل المطلوب متاحين، يمكن للشاشة توفير صورة مستقرة إذا كانت الأجهزة المتصلة متوافقة فيما عدا ذلك.

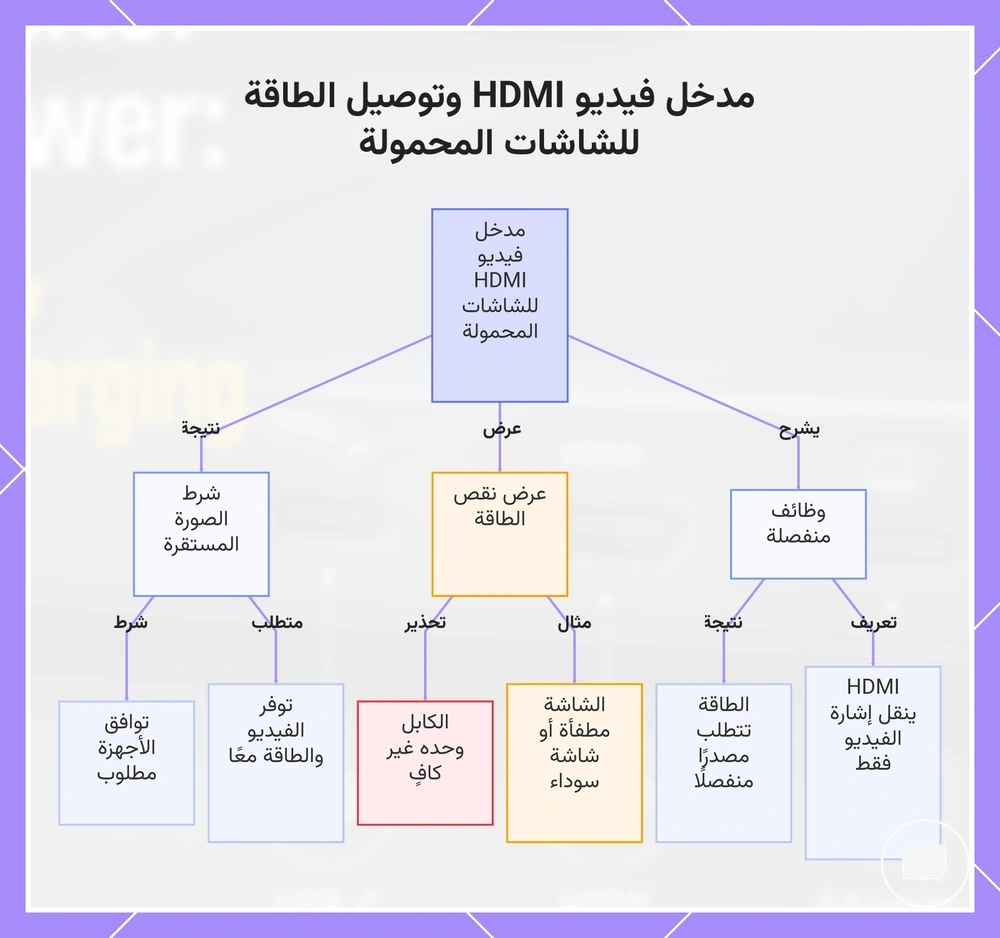

يشرح هذا المخطط أن مدخل الفيديو HDMI لا يوفر الطاقة لشاشة محمولة، مما يتطلب مصدر طاقة منفصل لإنتاج صورة مستقرة.

تناسب منفذ mini HDMI واتجاه الكابل

mini HDMI هو موصل HDMI أصغر، لذا فإن التناسب الصحيح للمنفذ يعتمد على مطابقة منفذ mini HDMI مع طرف الكابل الصحيح قبل تقييم مسار الإشارة.

بعد التأكد من حجم الموصل، تحقق أن طرف الكابل يتطابق مع كل من منفذ mini HDMI في جهة الشاشة والموصل في جهة المصدر. قد يؤثر اتجاه الكابل ومسار الإشارة أيضًا على التوافق عندما تكون مخرجات جهة المصدر أو مسارات الاتصال مختلفة، لذا فإن الكابل المتطابق فيزيائيًا لا يؤكد بحد ذاته أن إشارة الفيديو ستكون متاحة.

استخدم قائمة التحقق التالية للتحقق من تناسب الموصل قبل اختبار الاتصال:

• تأكد أن الموصل في جهة الشاشة هو منفذ mini HDMI.
• تحقق أن طرف الكابل يتطابق مع كل من الموصل في جهة المصدر والمنفذ في جهة الشاشة.
• تحقق أن اتجاه الكابل يدعم مسار الإشارة المقصود عند الاقتضاء.
• إذا تم استخدام كابل micro HDMI بدلاً من كابل mini HDMI، سيفشل التناسب المادي قبل أي اختبار إشارة.

مصادر طاقة الشاشات المحمولة

تحدد مصادر طاقة الشاشات المحمولة سعة الخرج المتوفرة التي يتم توصيلها إلى مدخل الشاشة، مما قد يؤثر على سلوك العرض والسطوع وسلوك الشحن. يمكن لمصادر الطاقة المختلفة توفير مستويات مختلفة من الطاقة المتوفرة، لذا تعتمد النتيجة على مصدر الطاقة المحدد وتوافق الجهاز.

يمكن لـ USB-C للكمبيوتر المحمول ومهايئ الحائط وبنك الطاقة وقاعدة التوصيل كل منها تزويد الشاشة المحمولة بالطاقة، لكن سعة الخرج المتوفرة قد تختلف. عندما تكون الطاقة المتوفرة محدودة، قد ينخفض السطوع، وقد يومض العرض أو ينقطع، ويمكن أن يختلف سلوك الشحن حسب الشاشة ومصدر الطاقة.

يلخص الجدول أدناه مصادر الطاقة الشائعة والشروط للتحقق منها ونتائج العرض المحتملة.

مصدر الطاقة	ما يمكنه دعمه	ما يجب التحقق منه	العرض المحتمل
USB-C للكمبيوتر المحمول	تشغيل الشاشة عند التوافق	مدخل طاقة الشاشة وسعة الخرج المتوفرة	قد ينخفض السطوع إذا كانت الطاقة المتوفرة محدودة
مهايئ الحائط	طاقة خارجية للشاشة	مدخل طاقة متوافق وسعة خرج متوفرة	قد يختلف سلوك الشحن إذا كانت الطاقة المتوفرة غير كافية
بنك الطاقة	طاقة خارجية محمولة	سعة خرج متوفرة واتصال متوافق	قد يومض العرض أثناء ارتفاع استهلاك الطاقة
قاعدة التوصيل	الطاقة مع الاتصالات المدعومة	سعة خرج قاعدة التوصيل وتوافق الشاشة	قد ينقطع العرض إذا كانت الطاقة المتوفرة محدودة

إذا بدأ العرض في الوميض أو التعتيم أو الانقطاع، فإن التحويل إلى مصدر طاقة متوافق آخر بسعة خرج مناسبة قد يحسن استقرار العرض، حسب مدخل الشاشة والأجهزة المتصلة.

الطاقة من كمبيوتر محمول أو مهايئ حائط أو بنك طاقة

تعتمد الطاقة من كمبيوتر محمول أو مهايئ حائط أو بنك طاقة على قدرة الخرج المتوفرة ومسار الكابل وليس على مصدر الطاقة وحده. يمكن للمصادر المختلفة أن تؤثر على سطوع الشاشة واستقرارها واستنزاف بطارية الكمبيوتر المحمول في ظل ظروف تشغيل مختلفة.

يوضح الجدول أدناه كيف يختلف كل مصدر من حيث قدرة الخرج وظروف التوافق النموذجية.

المصدر	القوة	الحد	أنسب حالة استخدام
طاقة الكمبيوتر المحمول	يمكنه توفير طاقة USB عبر مسار كابل متوافق أثناء الاتصال بالشاشة	قد يزيد من استنزاف البطارية أو يوفر قدرة خرج محدودة على بعض الأنظمة	مناسب عند توفر خرج USB-C متوافق من الكمبيوتر المحمول
مهايئ الحائط	يمكنه توفير طاقة خارجية مخصصة بقدرة خرج ثابتة	يتطلب الوصول إلى طاقة التيار الكهربائي	قد يناسب استخدام المكتب عند تفضيل سطوع مستقر
بنك الطاقة	يوفر طاقة محمولة عبر مسار كابل متوافق	قد يعتمد السطوع والاستقرار على قدرة الخرج المتوفرة	قد يكون مناسبًا أثناء السفر أو عند عدم توفر طاقة التيار الكهربائي

إذا انخفض السطوع أو تغير الاستقرار أو أصبح استنزاف بطارية الكمبيوتر المحمول مصدر قلق، فقد يساعد التحويل إلى مصدر طاقة متوافق آخر، حسب الشاشة ومسار الكابل وقدرة الخرج المتوفرة.

الواطية والسطوع واستهلاك طاقة ميزات العرض

يعتمد استهلاك طاقة ميزات العرض على متطلبات الواطية للشاشة والخرج المتاح من مصدر الطاقة المتصل. يمكن للسطوع العالي وحجم الشاشة الأكبر ومعدل التحديث الأعلى ودعم اللمس ومكبرات الصوت والشحن المار أن تزيد من استهلاك الطاقة، لذا ينبغي تقييم متطلب الطاقة مقابل الخرج المتاح بدلاً من قاعدة واطية ثابتة.

عندما يقترب استهلاك طاقة ميزات العرض من حد المصدر، قد تشمل الأعراض المحتملة انخفاض السطوع أو ضعف استقرار العرض أو انقطاع سلوك الشحن أو انقطاعات عرض متقطعة. إذا ظهرت هذه الأعراض، فإن خفض السطوع أو اختيار مصدر طاقة متوافق بخرج متاح أكبر أو فصل الطاقة عن اتصال الفيديو قد يساعد عندما يكون عدم كفاية الطاقة هو السبب الأساسي.

يلخص الجدول أدناه كيف يمكن لميزات العرض الشائعة التأثير على استهلاك الطاقة وإشارات التعديل العملية.

ميزة العرض	تأثير الطاقة	العرض المحتمل	التعديل الآمن
السطوع العالي	يمكن أن يزيد الواطية واستهلاك الطاقة	قد ينخفض السطوع أو الاستقرار إذا وصل المصدر إلى حده	خفض السطوع أو استخدام مصدر طاقة متوافق بخرج متاح كافٍ
حجم شاشة أكبر أو معدل تحديث أعلى	قد يزيد متطلب طاقة الشاشة	قد يختلف استقرار العرض عند الوصول إلى حد المصدر	خفض معدل التحديث عند الدعم أو زيادة الخرج المتاح
دعم اللمس أو مكبرات الصوت	ميزات العرض الإضافية يمكن أن تزيد استهلاك الطاقة	قد يتغير سلوك الشحن أو أداء النتيجة الإجمالية	استخدام مصدر طاقة متوافق بخرج متاح مناسب
الشحن المار	يشارك الخرج المتاح بين الشاشة والجهاز المتصل	قد يصبح توفر الطاقة محدودًا تحت الطلب الأعلى	فصل الطاقة عن اتصال الفيديو عندما يكون متوافقًا ومناسبًا

محولات لمعالجة عدم تطابق اتصال الشاشة المحمولة

تحل المحولات مشكلة عدم تطابق الاتصال فقط عندما يوفر منفذ المصدر إشارة الفيديو المطلوبة ويستخدم المحول اتجاه الإشارة الصحيح ويظل مدخل الشاشة ومسار الطاقة متوافقين. يغير المحول مسار الاتصال، لكنه لا يمكنه إضافة دعم فيديو مفقود أو إنشاء نطاق ترددي إضافي أو استبدال اتصال طاقة مطلوب.

اتجاه الإشارة هو معيار توافق حاسم. قد يعمل محول USB-C إلى HDMI عندما يدعم منفذ المصدر إخراج الفيديو ويقبل مدخل الشاشة إدخال HDMI، بينما قد يحل محول HDMI إلى mini HDMI مشكلة عدم تطابق حجم الموصل فقط. تعتمد النتيجة المتوقعة على منفذ المصدر واتجاه المحول ومدخل الشاشة وليس على الموصل نفسه.

مسار الطاقة والنطاق الترددي يمكنهما أيضًا الحد من التوافق. قد توسع قاعدة التوصيل أو الموزع مسار الاتصال المتاح، لكن تشغيل العرض لا يزال يعتمد على ما إذا كان الاتصال يدعم إشارة الفيديو المطلوبة والنطاق الترددي الكافي وأي طاقة منفصلة تحتاجها الشاشة.

استخدم قائمة التحقق التالية قبل الاعتماد على محول لحل مشكلة عدم تطابق الاتصال:

• تأكد أن منفذ المصدر يدعم إخراج الفيديو المطلوب.
• تحقق أن اتجاه المحول يتطابق مع مسار الإشارة المقصود.
• تحقق أن مدخل الشاشة يقبل نوع الاتصال الوارد.
• تأكد أن مسار الطاقة المطلوب متاح إذا كانت الشاشة تحتاج إلى طاقة منفصلة.
• فكر فيما إذا كانت متطلبات النطاق الترددي أو معدل التحديث قد تتجاوز قدرات المحول أو الموزع أو قاعدة التوصيل.

ينبغي التعامل مع USB-C إلى HDMI وHDMI إلى mini HDMI والموزعات وقواعد التوصيل كسيناريوهات توافق وليس كحلول شاملة. يعمل المحول أم لا بناءً على الدعم المشترك لمنفذ المصدر واتجاه الإشارة ومدخل الشاشة ومسار الطاقة والنطاق الترددي، لذا فإن تقييم هذه المعايير أولاً يوفر قرار توافق أكثر موثوقية.

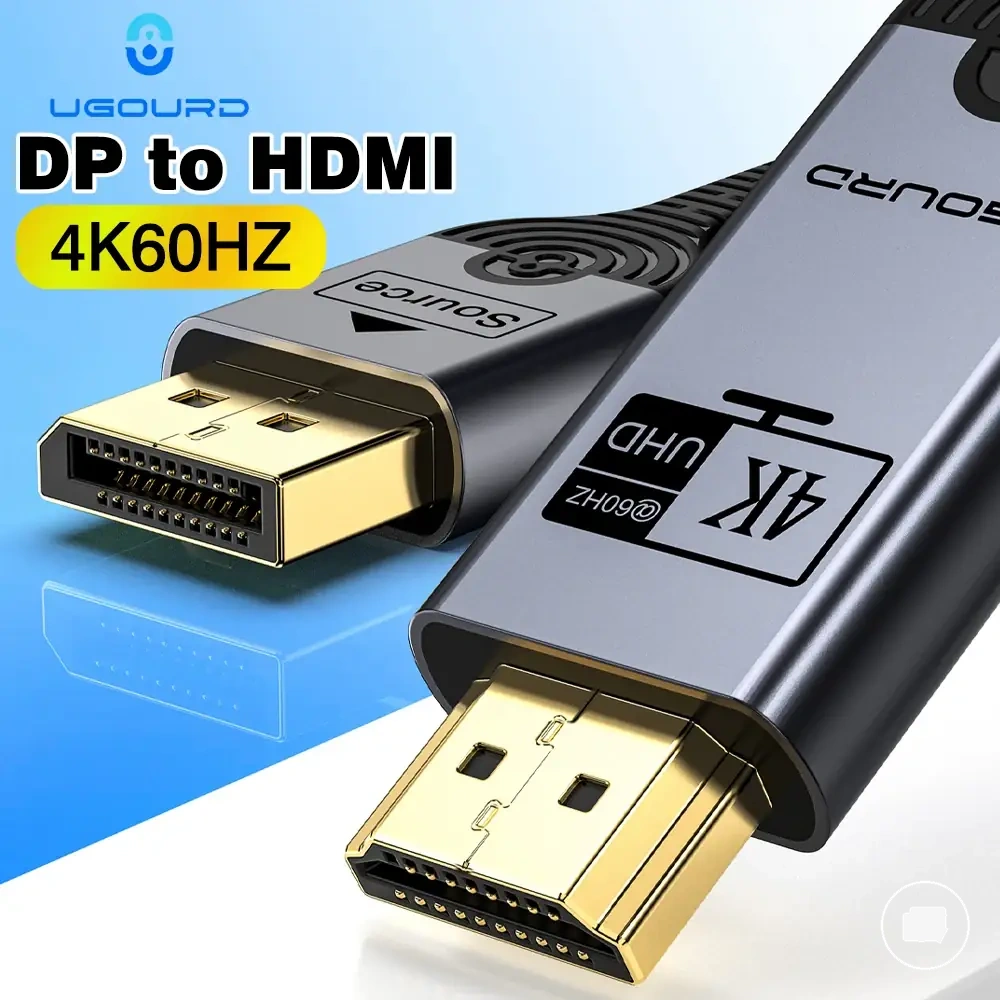

فيما يلي أمثلة على منتجات قد تسهّل عملية المقارنة. قبل الشراء، تحقق دائمًا من معايير التوافق، والخصائص الأساسية، وتفاصيل المنتج.

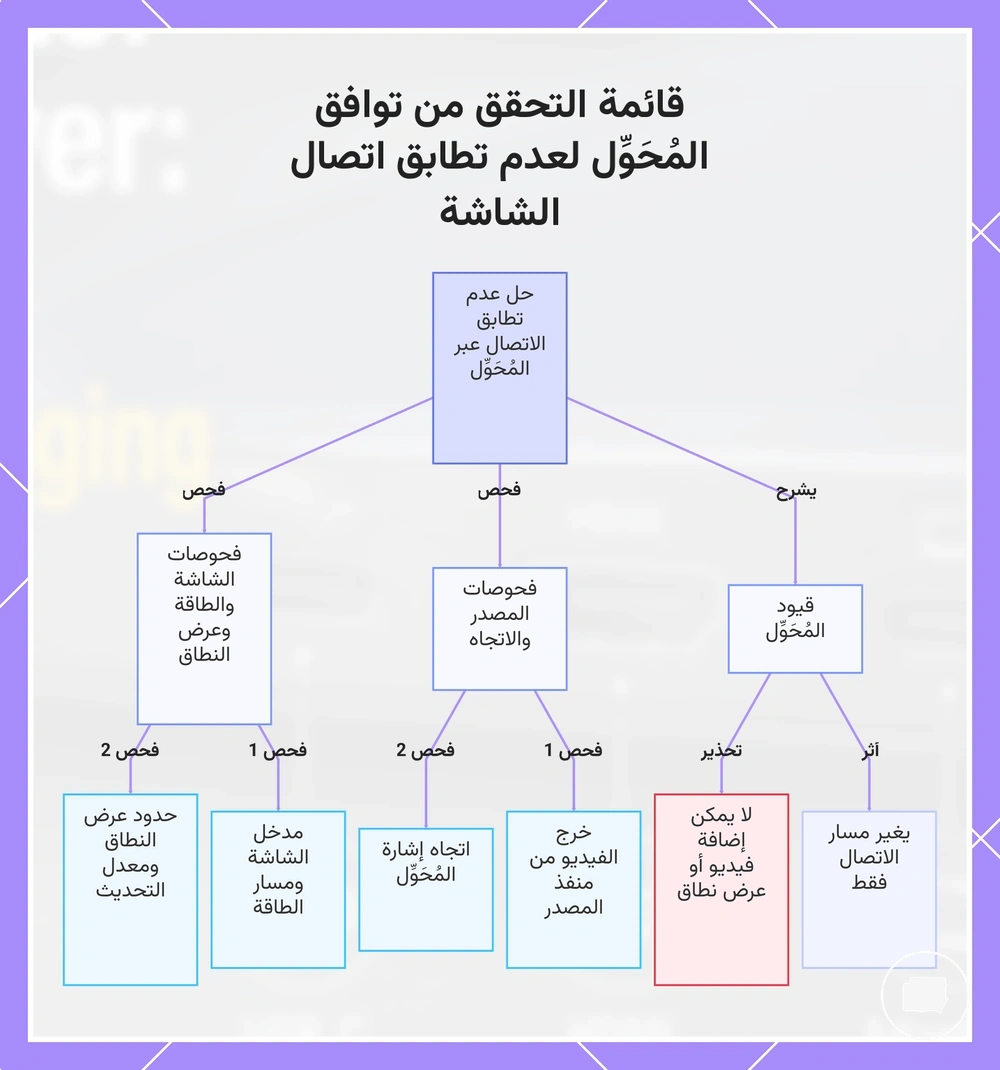

يوضح هذا المخطط قيود المُحَوِّلات ويقدم قائمة تحقق لتحديد ما إذا كان المُحَوِّل سيحل عدم تطابق الاتصال بين مصدر وشاشة.

اتجاه ومحدوديات محول USB-C إلى HDMI

يعتمد محول USB-C إلى HDMI على اتجاه التحويل الصحيح ودعم المضيف لإخراج الفيديو. يقوم المحول بتحويل مصدر USB-C إلى مدخل HDMI فقط عندما يدعم منفذ USB-C في المضيف إخراج الفيديو، وقد تظل الشاشة المحمولة بحاجة إلى اتصال طاقة منفصل حسب تصميمها.

قبل استخدام محول USB-C إلى HDMI، تحقق من شروط التوافق التالية:

• تأكد أن اتجاه المحول يتطابق مع توصيل مصدر USB-C بمدخل HDMI.
• تحقق أن منفذ USB-C في المضيف يدعم إخراج الفيديو، مثل وضع DisplayPort البديل حيثما ينطبق.
• تحقق أن الشاشة تقبل مدخل HDMI وقم بتوصيل طاقة منفصلة إذا كانت الشاشة تتطلب ذلك.
• قيّم نتيجة العرض فقط بعد أن يكون المصدر واتجاه المحول ومدخل الشاشة ومسار الطاقة جميعها متوافقة.

اتصالات الاتجاه المعاكس، مثل HDMI إلى USB-C، قد تتطلب مسار تحويل نشط مختلف أو قد لا تناسب اتصال الشاشة المحمولة المقصود. لا ينبغي التعامل مع استبدال المحول وحده كحل لكل حالة عدم وجود إشارة لأن نتيجة العرض تعتمد على دعم المضيف ومسار الاتصال الكامل.

حدود طاقة قاعدة التوصيل والموزع والمحول

يعتمد توافق قاعدة التوصيل والموزع والمحول على أكثر من مجرد تناسب الموصل، لأن الجهاز الوسيط يمكنه إدخال حد للطاقة أو تقييد وضع فيديو مدعوم أو تقليل النطاق الترددي المتاح. عندما تتصرف الشاشة المحمولة بشكل مختلف عبر جهاز وسيط، تحقق من مسار الاتصال قبل افتراض أن الشاشة أو الكابل غير متوافق.

تحقق من الشروط التالية عندما تغير قاعدة التوصيل أو الموزع أو المحول نتيجة الاتصال:

الجهاز الوسيط	الحد الذي يجب التحقق منه	العرض	المعنى
قاعدة التوصيل	الطاقة المتوفرة أو وضع الفيديو المدعوم	قد لا يبدأ العرض أو يصبح غير مستقر	قد لا تدعم قاعدة التوصيل شروط الاتصال المطلوبة.
الموزع	النطاق الترددي أو الطاقة المتوفرة	قد تتغير جودة العرض أو استقراره	يمكن للموزع أن يحد من مسار الاتصال حتى عندما يكون تناسب الموصل صحيحًا.
المحول	وضع الفيديو أو مسار الإشارة	لا يوجد عرض أو نتيجة عرض محدودة	قد لا يدعم المحول مسار التحويل المطلوب.

قد تعمل الشاشة المحمولة عند توصيلها مباشرة بمصدر متوافق لكنها تفشل عبر موزع إذا غيّر الموزع الطاقة المتوفرة أو وضع الفيديو المدعوم أو النطاق الترددي. توضح هذه الحالة المتطرفة لماذا يمكن للجهاز الوسيط تغيير نتيجة الاتصال حتى عندما يبدو تناسب الموصل صحيحًا.

فحوصات المنفذ والكابل قبل توصيل الشاشة المحمولة

تقلل فحوصات المنفذ والكابل من خطر عدم تطابق الإشارة والطاقة قبل توصيل الشاشة المحمولة. يساعد التحقق من التوافق أولاً في التمييز بين جاهزية الاتصال وعملية الإعداد الفعلية وقد يقلل من مشكلات عدم وجود إشارة أو مشكلات متعلقة بالطاقة التي يمكن تجنبها.

ابدأ بمنفذ المضيف ومدخل الشاشة. تأكد أن منفذ المضيف يدعم إخراج الفيديو المطلوب وأن مدخل الشاشة يتطابق مع مسار الاتصال المقصود قبل التحقق من شروط الاتصال المتبقية.

ثم تحقق من قدرة الكابل واتجاه المحول. يساعد الكابل المتوافق واتجاه المحول الصحيح في محاذاة مسار الاتصال مع السلوك المتوقع، على الرغم من أن النتيجة النهائية لا تزال تعتمد على توافق الجهاز.

استخدم قائمة التحقق قبل الاتصال هذه قبل بدء الإعداد:

• تأكد أن منفذ المضيف يدعم إخراج الفيديو المطلوب.
• تحقق أن قدرة الكابل تتطابق مع نوع الاتصال المقصود.
• تحقق أن مدخل الشاشة يتطابق مع الكابل أو المحول المحدد.
• تأكد أن مصدر الطاقة مناسب إذا كانت الشاشة تتطلب طاقة منفصلة.
• تحقق أن اتجاه المحول يتطابق مع مسار الإشارة المقصود.
• تحقق من تحديد مدخل الشاشة الصحيح عند توفر مداخل متعددة.
• إذا اختلف السلوك المتوقع عن الاتصال المخطط، فأكمل فحص التوافق قبل تغيير الإعداد.

تؤكد هذه الفحوصات التوافق قبل الاتصال وليس إكمال الإعداد نفسه. بعد التحقق من جاهزية الاتصال، تابع مع إعداد الشاشة المحمولة لإكمال عملية التثبيت.

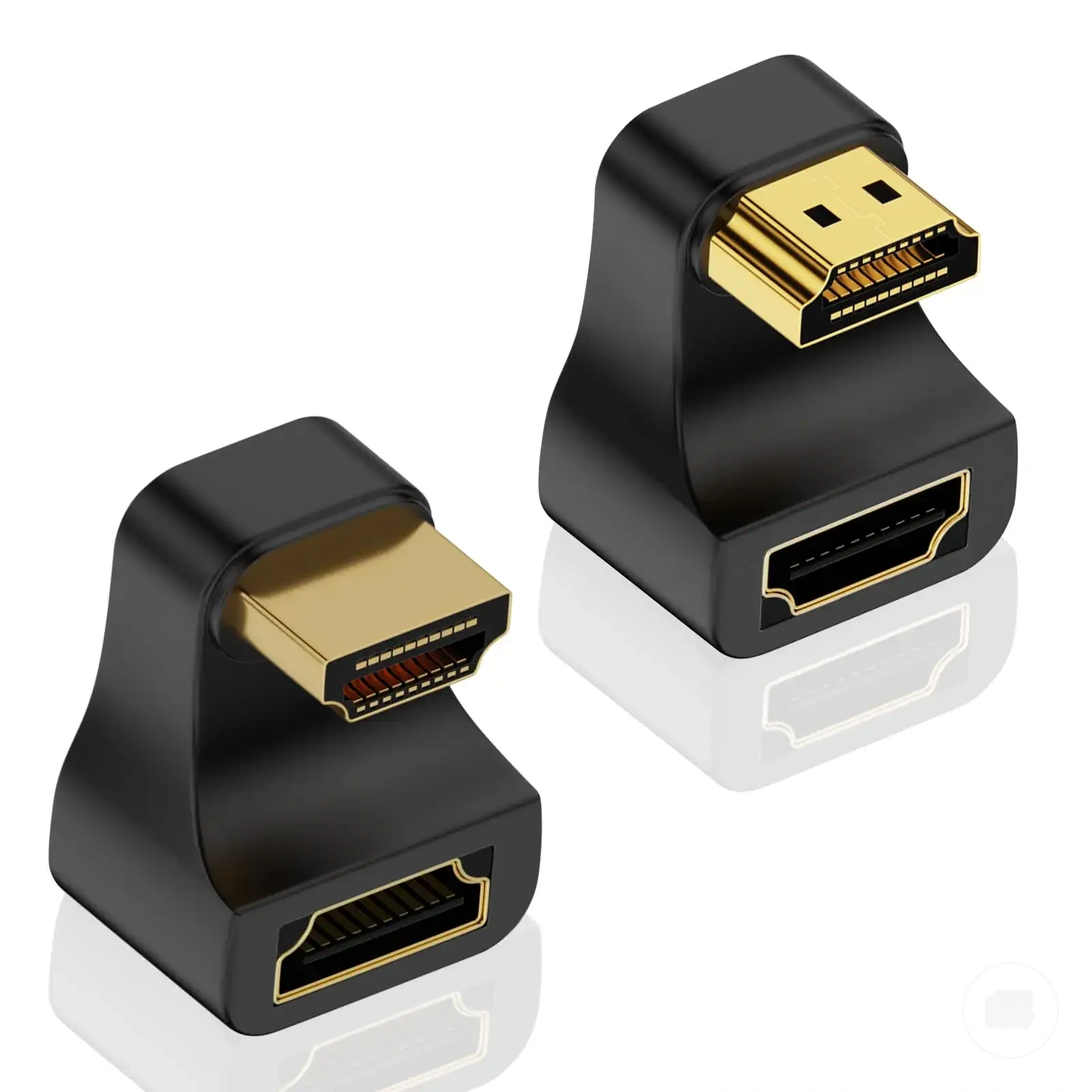

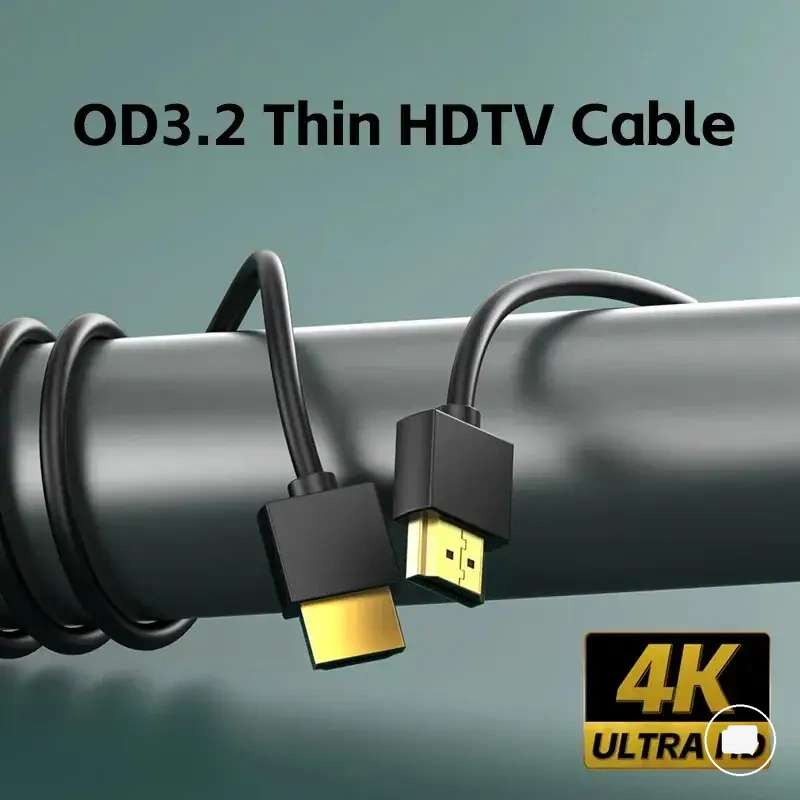

فيما يلي أمثلة على منتجات قد تسهّل عملية المقارنة. قبل الشراء، تحقق دائمًا من معايير التوافق، والخصائص الأساسية، وتفاصيل المنتج.

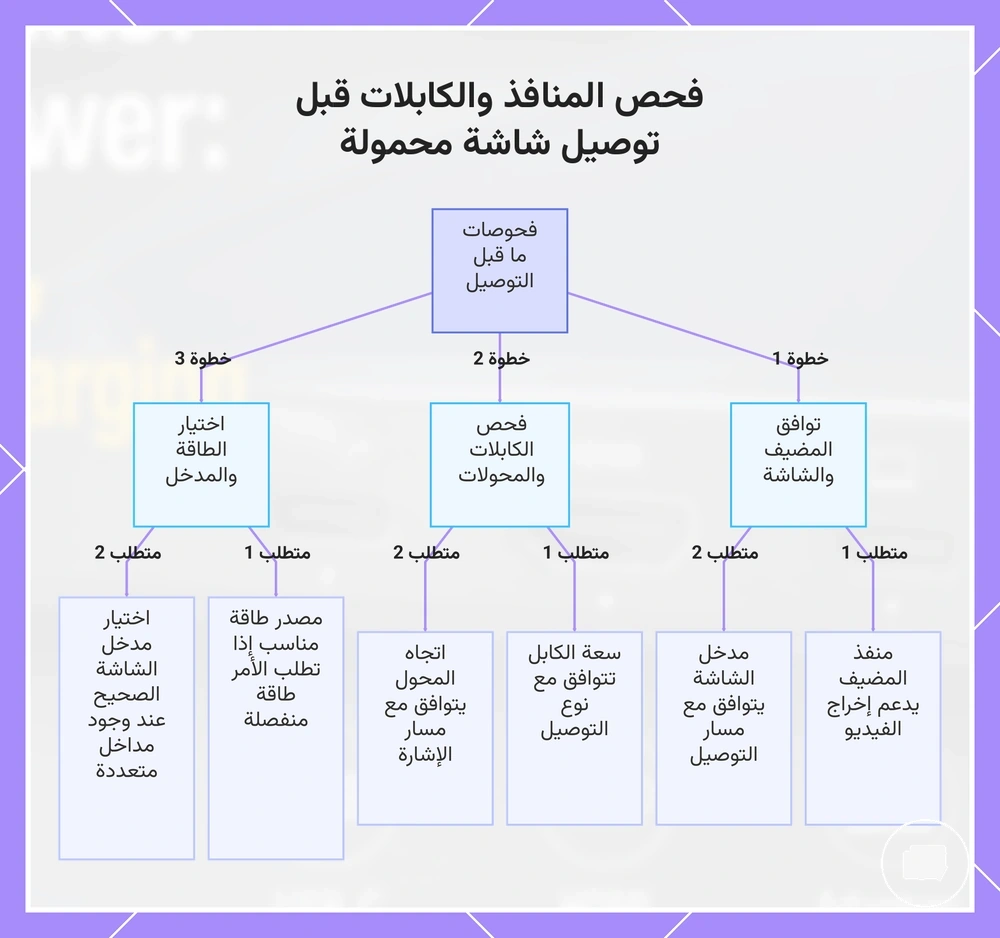

يوضح هذا المخطط قائمة الفحص قبل التوصيل للتحقق من توافق المنفذ والكابل والطاقة قبل إعداد شاشة محمولة.

حالات عدم تطابق الإشارة والطاقة الشائعة

عندما لا تظهر إشارة على الشاشة المحمولة أو تفقد الطاقة أو لا يتم اكتشافها، فإن خطوة التشخيص الأولى هي فصل حالات عدم تطابق الإشارة والطاقة. يمكن لفحص مسار الفيديو ومسار الطاقة بشكل مستقل أن يضيق نطاق السبب المحتمل قبل الانتقال إلى استكشاف أعمق.

تتعلق مشكلات مسار الفيديو عادةً بالجهاز المضيف أو الكابل أو المحول أو مدخل الشاشة، بينما ترتبط مشكلات مسار الطاقة غالبًا بعدم تطابق الطاقة أو عدم كفاية الطاقة المتوفرة أو انقطاع اتصال الطاقة. قد تتضمن مشكلة الاكتشاف أيًا من المسارين، لذا ينبغي التحقق من كليهما قبل افتراض وجود عطل في الجهاز.

يربط جدول التشخيص أدناه الأعراض الشائعة بسمات الاتصال المحتملة وفحوصات التحقق الآمنة.

العرض	مشكلة السمة المحتملة	الفحص	ما يعنيه
لا توجد إشارة	مسار الفيديو	تحقق من الجهاز المضيف والكابل والمحول ومدخل الشاشة	قد لا تصل إشارة العرض إلى الشاشة.
فقدان الطاقة أو انقطاعها	عدم تطابق الطاقة	تأكد من مسار الطاقة والطاقة المتوفرة	قد لا تتلقى الشاشة طاقة تشغيل مستقرة.
مشكلة اكتشاف	مسار الاتصال	تحقق من الجهاز المضيف ومدخل الشاشة ومسار الاتصال	قد لا يتم التعرف على الشاشة عبر الاتصال الحالي.
عرض متقطع	الكابل أو المحول	تحقق من تناسب الكابل وتوافق المحول	قد يكون مسار الاتصال غير مستقر في الظروف الحالية.

بعد تحديد عدم التطابق المحتمل، أعد فحص التوافق ذي الصلة قبل تغيير الكابلات أو المحولات أو اتصالات الطاقة.

إذا استمر نفس العرض بعد هذه الفحوصات المحلية، فقد تتطلب الأعطال الأوسع نطاقًا أو الخاصة بجهاز أو المستمرة تشخيصًا أكثر تفصيلاً. لتلك الحالات، راجع مشاكل عدم الإشارة في الشاشة المحمولة.

لا توجد إشارة مع HDMI أو USB-C

عندما لا تظهر أي إشارة مع HDMI أو USB-C، فإن الشاشة عادةً لا تستقبل مسار فيديو صالحًا حتى لو كان الموصل مناسبًا. قد يشمل السبب المحتمل نقل إشارة HDMI أو دعم فيديو USB-C أو قدرة الكابل أو اختيار المدخل أو الطاقة، لذا ينبغي التحقق من كل شرط قبل افتراض سبب واحد.

استخدم خطوات التحقق التالية لفحص مسار الاتصال المحلي:

• تأكد أن كابل HDMI موصول بإحكام وأن اختيار مدخل الشاشة يتطابق مع مدخل HDMI النشط.
• تحقق أن اتصال USB-C يدعم إخراج الفيديو بالإضافة إلى الشحن أو نقل البيانات عند استخدام كابل USB-C.
• تحقق أن قدرة الكابل تتطابق مع مسار الفيديو المطلوب بدلاً من استخدام كابل شحن فقط.

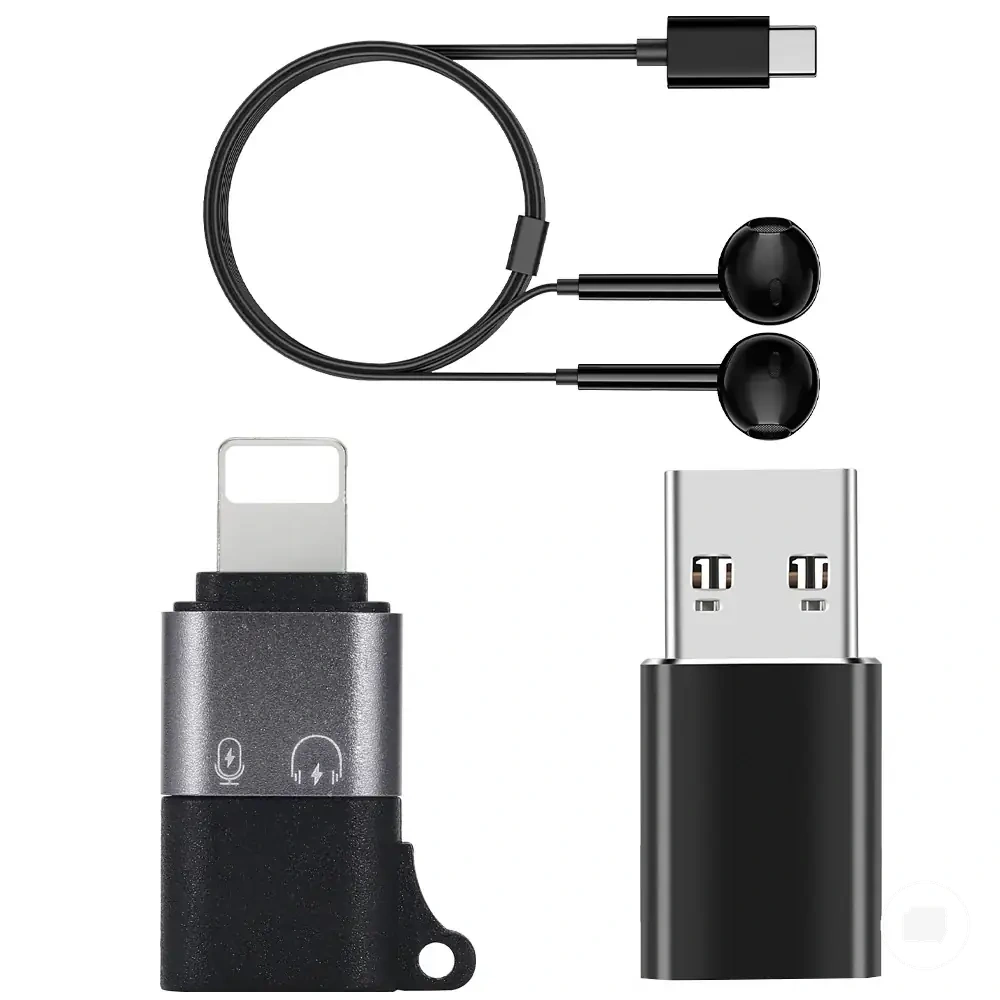

• إذا تم استخدام محول، فتأكد من مطابقته لاتجاه الاتصال المقصود ودعمه لمسار الفيديو المطلوب.
• تحقق من أن الشاشة لديها الطاقة المطلوبة، لأن شاشة بدون طاقة كافية قد تظهر كأنها غير مكتشفة حتى عند توصيل الموصل.

رسالة عدم وجود إشارة تشير إلى مسار فيديو مفقود أو غير صالح، بينما الشاشة التي لا تحتوي على طاقة قد تبقى مطفأة أو تفشل في عرض أي حالة. يساعد التمييز بين هذين العرضين في إبقاء خطوة التحقق مركزة دون التوسع في استكشاف أخطاء أوسع.

يتم تشغيل الشاشة لكن الجهاز المضيف لا يكتشفها

عندما يتم تشغيل الشاشة المحمولة لكن الجهاز المضيف لا يكتشفها، فإن الطاقة والاكتشاف حالتان منفصلتان. قد تستقبل الشاشة الطاقة بينما لا يستطيع الجهاز المضيف إنشاء مسار إشارة صالح، لذا قد تظل نتيجة الاكتشاف فاشلة حتى لو بدت الشاشة قيد التشغيل.

استخدم قائمة السبب-الفحص-الإجراء التالية للتحقق من الاتصال:

• السبب: قد لا يدعم الجهاز المضيف إخراج الفيديو على المنفذ المحدد. الفحص: تحقق أن مخرج المضيف يدعم مسار الفيديو المطلوب. الإجراء: استخدم اتصالاً متوافقاً قادراً على نقل الفيديو إذا كان متاحاً.
• السبب: قد يوفر كابل شحن فقط الطاقة دون نقل الفيديو. الفحص: تأكد أن قدرة الكابل تدعم نقل الفيديو. الإجراء: استبدله بكابل يدعم مسار الإشارة المطلوب.
• السبب: قد لا يتطابق مدخل الشاشة المحدد مع الكابل أو المحول المتصل. الفحص: تحقق من مدخل الشاشة النشط. الإجراء: اختر المدخل الذي يتطابق مع الاتصال الحالي.
• السبب: قد يقطع المحول مسار الإشارة. الفحص: تأكد أن المحول يدعم اتجاه الاتصال المقصود ونقل الفيديو. الإجراء: اختبر مسار اتصال مباشر أو متوافق عند الإمكان.

تحدث حالة متطرفة عندما يكون ضوء الشاشة الخلفي أو مؤشر الطاقة قيد التشغيل لكن الشاشة تظل غير متاحة كشاشة خارجية. في هذه الحالة، قد تكون للشاشة طاقة بينما لا يزال الجهاز المضيف غير قادر على إكمال اكتشاف الفيديو عبر الاتصال الحالي.
