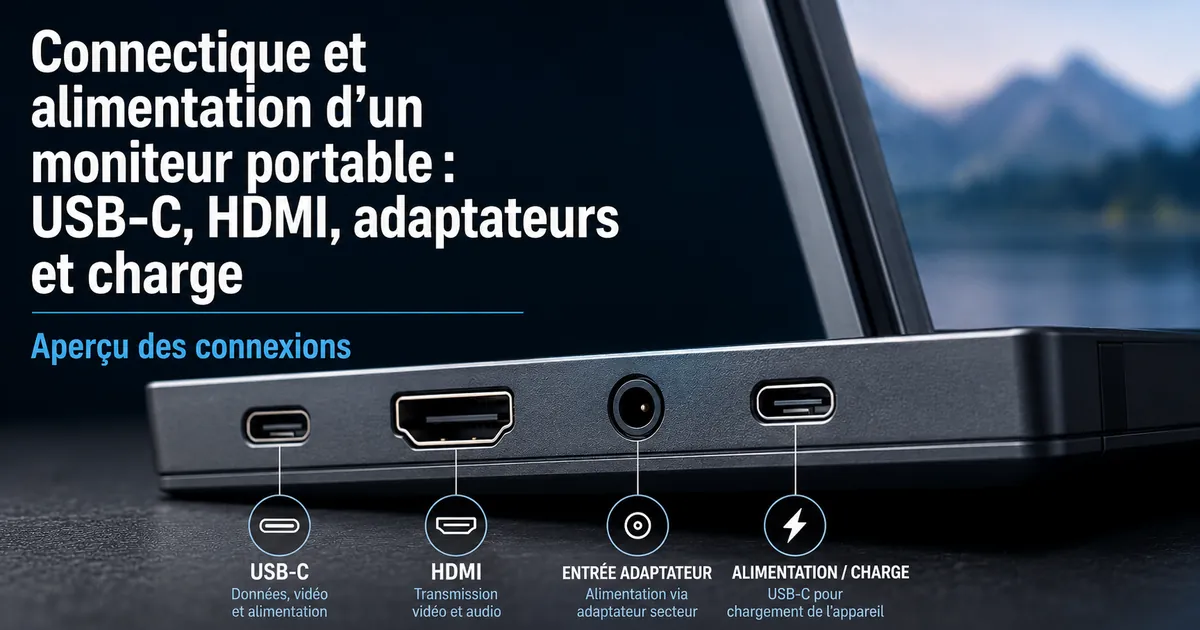

Guide de compatibilité des ports et de l’alimentation d’un moniteur portable

La compatibilité des ports et de l’alimentation d’un moniteur portable repose sur la coordination du signal vidéo, de l’entrée d’alimentation, des capacités du câble et du support de l’appareil hôte. Un moniteur portable peut se connecter via USB-C, HDMI, mini HDMI ou un adaptateur, mais une connexion réussie nécessite que le moniteur et l’appareil hôte prennent en charge le même chemin de signal et d’alimentation. Faire correspondre le signal et l’alimentation est la base d’une compatibilité fiable.

Les étiquettes des ports n’indiquent pas à elles seules toutes les fonctions prises en charge. La prise en charge USB-C peut varier selon le modèle du moniteur, les capacités du port hôte, le type de câble et l’alimentation disponible, tandis que l’HDMI est avant tout une connexion vidéo et peut nécessiter une charge ou une entrée d’alimentation séparée. La forme du connecteur indique la compatibilité physique, mais la fonction prise en charge détermine si le signal vidéo, la charge ou la distribution d’alimentation est disponible.

L’USB-C, l’HDMI, le mini HDMI, les adaptateurs, la charge, les câbles et la distribution d’alimentation doivent être considérés comme des conditions de compatibilité liées plutôt que comme des fonctions distinctes. Leur interaction est déterminée par le moniteur, l’appareil hôte, le câble et la source d’alimentation disponible. Les sections suivantes expliquent comment ces éléments fonctionnent ensemble avant d’aborder des scénarios de connexion spécifiques.

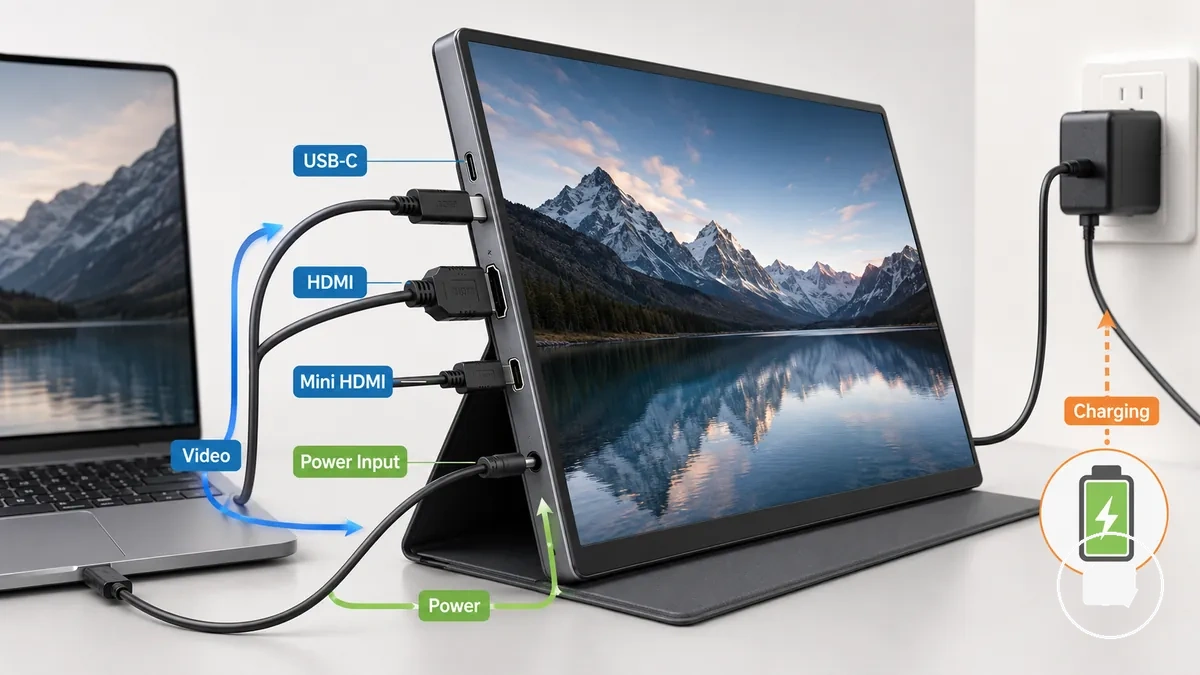

Comment les ports d’un moniteur portable gèrent la vidéo, l’alimentation et la charge

Les ports d’un moniteur portable peuvent assurer différentes fonctions, telles que la vidéo, l’entrée d’alimentation, la prise en charge de la charge, ou une combinaison de ces rôles. La fonction du port est déterminée par la spécification du connecteur et la configuration de l’appareil. La forme du connecteur ne doit pas être confondue avec sa capacité.

La vidéo, l’entrée d’alimentation et la prise en charge de la charge sont des fonctions distinctes, même lorsqu’elles partagent le même câble. Une connexion USB-C peut transporter la vidéo et la distribution d’alimentation lorsque le moniteur portable, l’appareil hôte et le câble prennent tous en charge ces fonctions, tandis que l’HDMI et le mini HDMI sont principalement des connexions vidéo qui peuvent nécessiter une source d’alimentation séparée. Cette distinction permet de séparer les ports pouvant transporter à la fois la vidéo et l’alimentation de ceux qui ne gèrent généralement que la vidéo.

La façon dont les ports d’un moniteur portable gèrent la vidéo, l’alimentation et la charge devient plus claire lorsque chaque type de port est examiné selon son rôle de connecteur. Le tableau ci-dessous organise la fonction du port en fonction du support vidéo, de la capacité d’alimentation et des conditions à vérifier avant de connecter un appareil hôte.

Port ou connecteur	Peut transporter la vidéo	Peut fournir l’alimentation	Ce qu’il faut vérifier
USB-C	Peut, si pris en charge	Peut prendre en charge la distribution d’alimentation ou la charge	Prise en charge de l’appareil hôte, spécification du câble et compatibilité du moniteur
HDMI	Oui	Généralement non	Si le moniteur nécessite une connexion d’alimentation séparée
mini HDMI	Oui	Généralement non	Câble vidéo compatible et alimentation séparée si nécessaire
Entrée d’alimentation dédiée	Non	Oui	Source d’alimentation compatible et câble de charge

La forme du port seule ne prouve pas la prise en charge de la vidéo, de la charge ou de la distribution d’alimentation, car la fonction réelle est limitée par la spécification du connecteur et la configuration de l’appareil.

Après avoir compris ces fonctions des ports, poursuivez avec le guide du moniteur portable pour un contexte plus large avant d’explorer les méthodes de connexion individuelles.

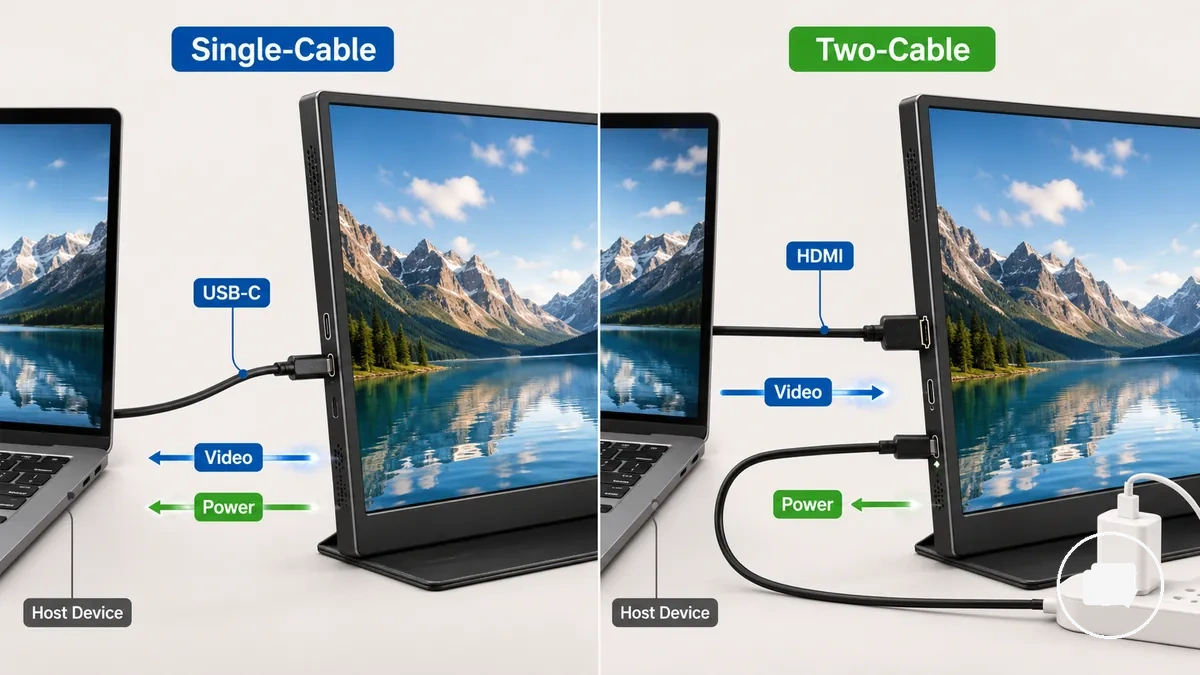

Connexions à un ou deux câbles pour moniteur portable

Une connexion à un seul câble peut fonctionner uniquement lorsque l’appareil hôte, le port USB-C, la capacité du câble et la demande d’alimentation du moniteur prennent tous en charge le signal vidéo et l’alimentation via une seule connexion. Si l’une de ces conditions fait défaut, une connexion à deux câbles est souvent nécessaire pour séparer la vidéo et l’alimentation.

Une connexion à un seul câble utilise un câble USB-C pour transporter le signal d’affichage et, si pris en charge, la distribution d’alimentation simultanément. Ce résultat dépend de l’appareil hôte, de la capacité du port, du type de câble et de la demande d’alimentation du moniteur, et non de la seule étiquette du connecteur USB-C. Une connexion USB-C d’un ordinateur portable est un exemple où cette configuration peut être disponible lorsque toutes les conditions de compatibilité sont réunies.

Une connexion à deux câbles sépare généralement le signal vidéo de la source d’alimentation. L’HDMI transporte habituellement le signal d’affichage, tandis qu’un câble d’alimentation séparé alimente le moniteur portable si la conception du moniteur ou l’appareil source l’exige. La même logique de compatibilité peut s’appliquer lors de l’utilisation d’une station d’accueil, d’un concentrateur ou d’une console avec une sortie HDMI.

Les connexions à un ou deux câbles pour moniteur portable reposent toutes deux sur la prise en charge du signal et de l’alimentation, mais le schéma de connexion requis diffère. Le tableau ci-dessous résume les conditions qui déterminent le résultat de connexion attendu.

Schéma de connexion	Ce qui doit être vrai
Un câble USB-C	L’appareil hôte, le port USB-C, la capacité du câble et le moniteur prennent tous en charge le signal vidéo et la distribution d’alimentation.
HDMI avec alimentation USB	L’HDMI transporte le signal vidéo tandis qu’une connexion d’alimentation séparée alimente le moniteur si nécessaire.
Station d’accueil ou concentrateur	La station d’accueil, l’appareil hôte, le type de câble et le moniteur prennent tous en charge le chemin de signal et d’alimentation requis.
Chemin HDMI de type console	L’HDMI fournit le signal d’affichage, avec une alimentation séparée si le moniteur l’exige.

Pour les critères de connexion spécifiques à un appareil, consultez la compatibilité d’un moniteur portable avant de choisir une méthode de connexion.

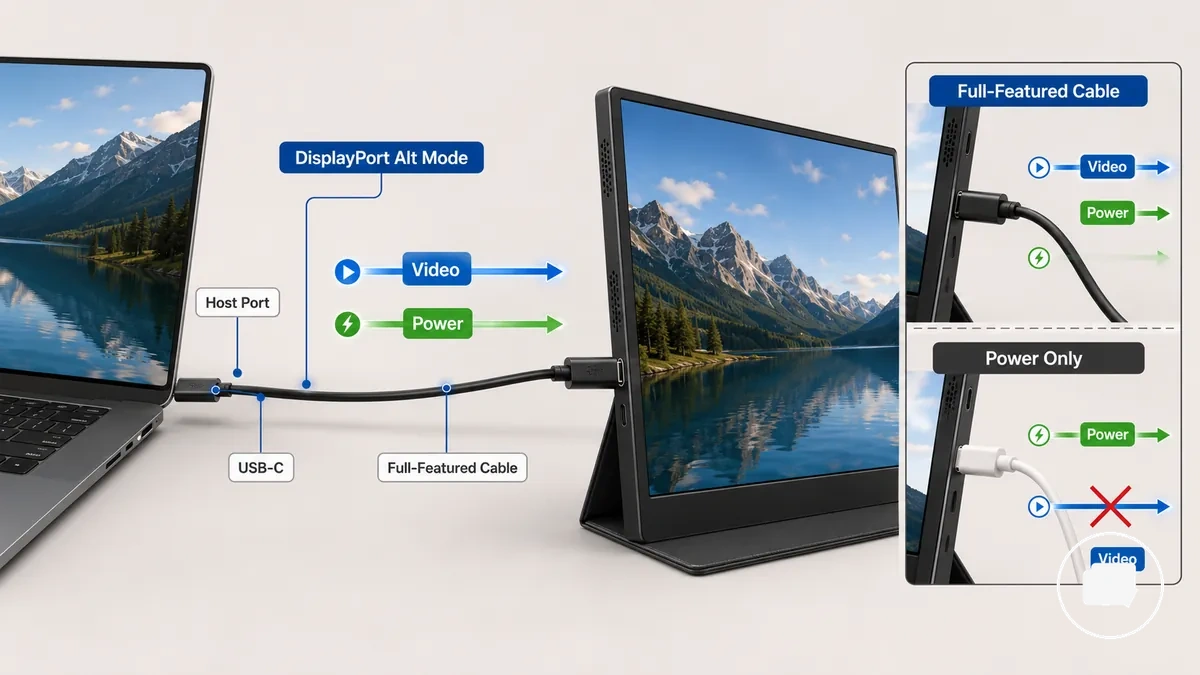

Quand un seul câble USB-C peut transporter la vidéo et l’alimentation

Un seul câble USB-C peut transporter la vidéo et l’alimentation uniquement lorsque le port hôte, le câble USB-C et le moniteur prennent tous en charge la sortie d’affichage et une puissance suffisante via la même connexion. Un affichage stable dépend du chemin de connexion complet plutôt que du seul connecteur USB-C. Si le port hôte prend en charge le mode alterné DisplayPort et que le moniteur accepte cette entrée, un seul câble peut gérer à la fois la vidéo et l’alimentation.

Utilisez la liste de vérification suivante pour déterminer si un seul câble USB-C peut transporter la vidéo et l’alimentation :

• Confirmer que le port hôte prend en charge la sortie vidéo, y compris le mode alterné DisplayPort le cas échéant.
• Utiliser un câble USB-C complet plutôt qu’un câble de charge uniquement.
• Vérifier que l’entrée USB-C du moniteur accepte à la fois la vidéo et l’alimentation.
• Vérifier que la puissance de sortie disponible est suffisante pour maintenir un affichage stable.
• Si l’une des conditions n’est pas remplie, le moniteur peut ne pas afficher d’image ou peut nécessiter une méthode de connexion différente.

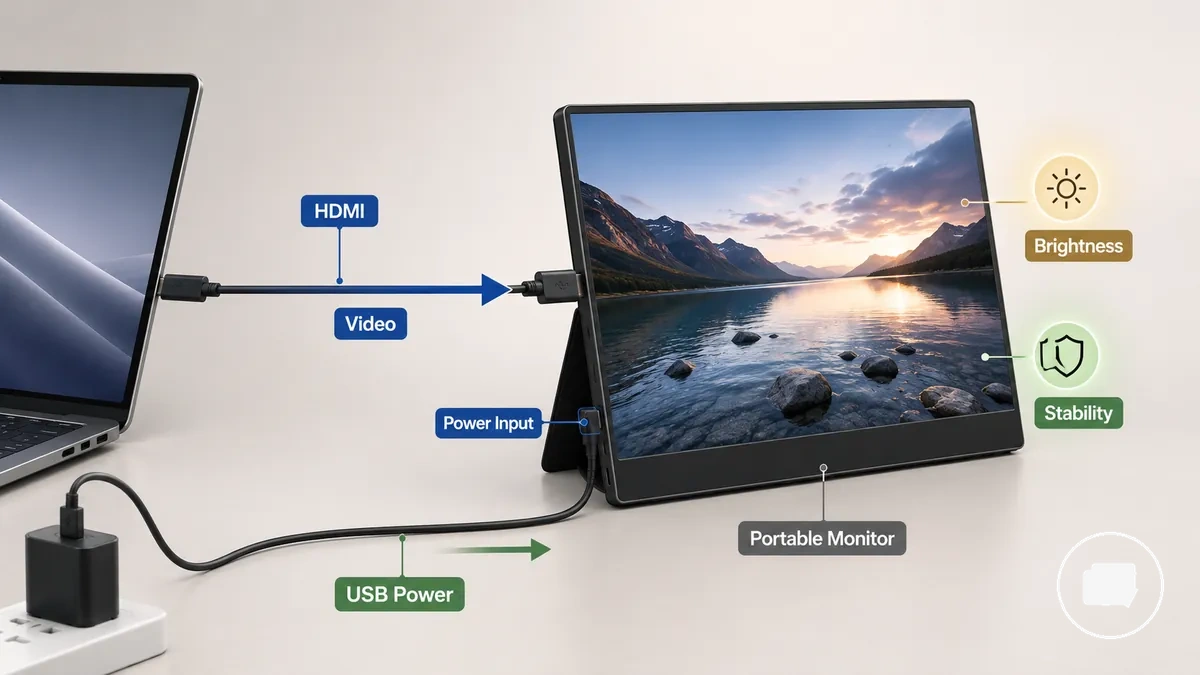

Quand l’HDMI nécessite un câble d’alimentation séparé

L’HDMI ne transporte généralement que le signal vidéo. Un moniteur portable peut donc nécessiter un câble d’alimentation séparé via l’alimentation USB ou une entrée d’alimentation dédiée pour fonctionner correctement. La compatibilité HDMI n’est pas la même que la compatibilité d’alimentation, car le chemin vidéo et le chemin d’alimentation sont distincts.

Utilisez les conditions suivantes pour déterminer si une connexion HDMI nécessite une alimentation séparée :

• Confirmer que la connexion HDMI transporte le signal vidéo vers le moniteur portable.
• Vérifier si le moniteur nécessite l’alimentation USB ou une entrée d’alimentation dédiée lors de l’utilisation de l’HDMI.
• Vérifier que l’entrée correcte du moniteur est sélectionnée et que la connexion vidéo et la connexion d’alimentation sont toutes deux présentes.
• Si l’alimentation séparée est absente, la luminosité du moniteur ou la stabilité de l’affichage peut être affectée, ou l’écran peut rester noir selon la conception du moniteur.

Un moniteur peut détecter une connexion HDMI mais ne pas afficher d’image s’il ne reçoit pas une alimentation externe suffisante. Cette distinction montre que la compatibilité HDMI et la compatibilité d’alimentation doivent être évaluées séparément.

Compatibilité USB-C du moniteur portable

La compatibilité USB-C du moniteur portable dépend de la capacité combinée du port hôte, du câble, de l’entrée du moniteur et des besoins en alimentation, plutôt que du seul connecteur USB-C. Les étiquettes USB-C ne confirment pas le mode vidéo ou la prise en charge de la distribution d’alimentation. La compatibilité doit être vérifiée par fonction plutôt que par la forme du connecteur.

Le port hôte détermine si un mode vidéo compatible est disponible. Si le port hôte prend en charge le mode alterné DisplayPort, le moniteur portable peut recevoir un signal d’affichage via USB-C, mais l’étiquette du port ne confirme pas en elle-même cette capacité. La compatibilité USB-C dépend de la prise en charge du port hôte avant que la connexion n’atteigne l’entrée du moniteur.

La capacité du câble et les besoins en alimentation du moniteur sont des étapes de vérification distinctes. Un câble complet peut transporter des données, de la vidéo et de l’alimentation, tandis qu’un câble de charge uniquement peut fournir de l’alimentation sans transmettre de signal vidéo. La distribution d’alimentation, le calibre du câble et l’entrée du moniteur contribuent tous à un comportement stable du moniteur lorsque les capacités requises sont présentes.

Le tableau ci-dessous résume les principaux facteurs de compatibilité USB-C et la logique de vérification pour chaque étape de connexion.

Facteur de compatibilité	Ce qu’il faut vérifier	Ce qui peut mal fonctionner
Port USB-C hôte	Prend en charge un mode vidéo compatible, tel que le mode alterné DisplayPort le cas échéant	Aucun signal vidéo n’atteint le moniteur
Câble	Utilise un câble complet avec un calibre approprié	Un câble de charge uniquement fournit de l’alimentation mais aucun signal d’affichage
Entrée USB-C du moniteur	Accepte les fonctions vidéo et d’alimentation requises	Le moniteur ne peut pas utiliser la connexion entrante comme prévu
Distribution d’alimentation	Fournit une puissance suffisante pour le moniteur	La luminosité ou la stabilité de fonctionnement peut être affectée
Chemin adaptateur ou station d’accueil	Prend en charge les capacités vidéo et d’alimentation requises	La connexion peut perdre la vidéo, l’alimentation, ou les deux si une capacité manque

Une connexion de charge uniquement peut alimenter un moniteur portable sans afficher d’image, tandis qu’une connexion USB-C complète dépend d’une prise en charge compatible du port hôte, de l’entrée du moniteur, de la capacité du câble et de l’alimentation disponible.

Prise en charge vidéo USB-C et mode alterné DisplayPort

La prise en charge vidéo USB-C dépend de la prise en charge par le port hôte d’un protocole vidéo compatible avec l’affichage, tel que le mode alterné DisplayPort. La charge via USB-C ne confirme pas en elle-même que la sortie d’affichage est disponible.

Le mode alterné DisplayPort permet à un port hôte compatible de transmettre un signal vidéo via une connexion USB-C lorsque l’entrée du moniteur prend également en charge ce protocole vidéo. La mise en œuvre de l’USB-C pouvant varier selon les appareils et les stations d’accueil, la seule forme du connecteur ne confirme pas la capacité vidéo. Vérifiez les spécifications suivantes avant de vous attendre à une sortie d’affichage :

• Confirmer que la spécification du port hôte inclut le mode alterné DisplayPort ou un autre mode vidéo compatible avec l’affichage.
• Vérifier que le câble USB-C prend en charge la transmission vidéo en plus de la charge.
• Vérifier que l’entrée du moniteur reconnaît le protocole vidéo USB-C requis.
• Si une station d’accueil est utilisée, vérifier qu’elle prend en charge le protocole vidéo requis, car la mise en œuvre peut varier.

Une connexion USB-C peut fournir la charge sans produire de sortie d’affichage lorsque le port hôte ou le chemin de connexion ne prend pas en charge le protocole vidéo requis. Cette limite permet de distinguer la capacité de charge de la prise en charge vidéo USB-C.

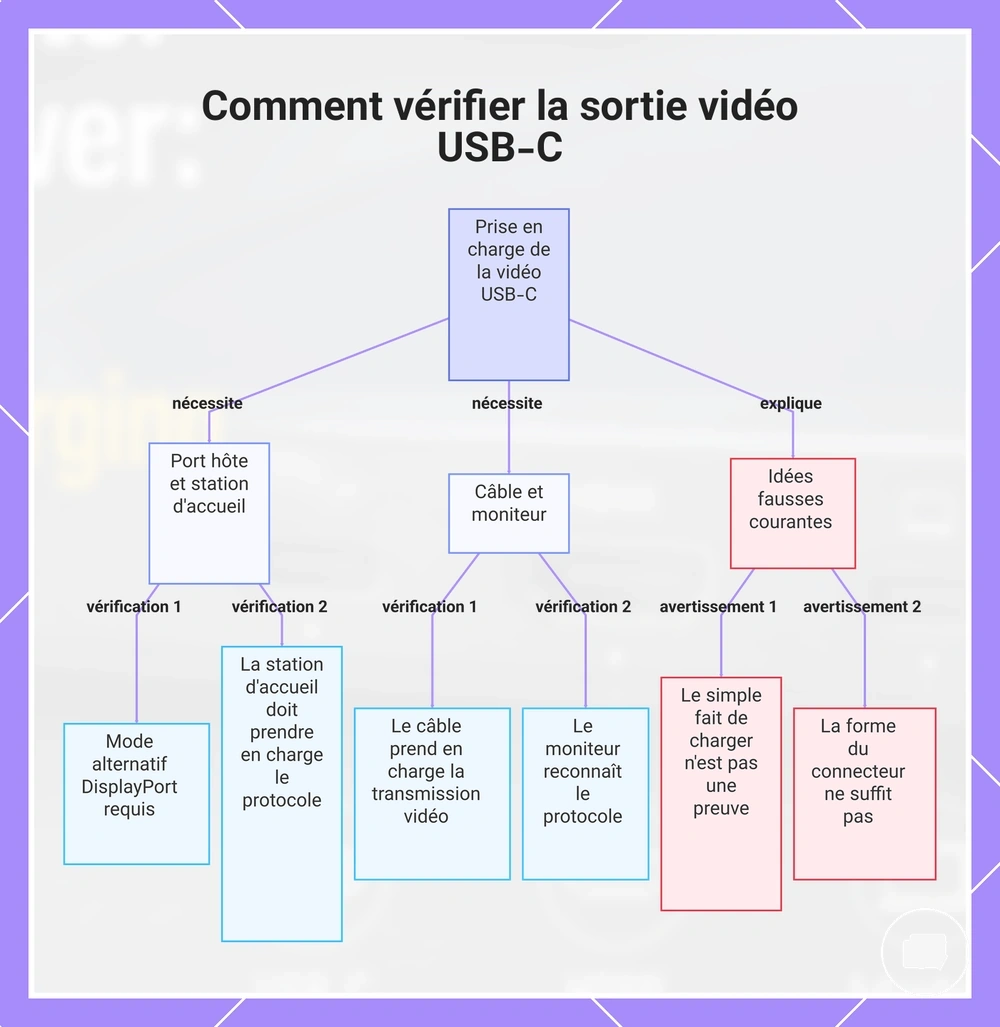

Ce diagramme présente les vérifications nécessaires pour confirmer la prise en charge de la vidéo USB-C et les idées fausses courantes pouvant entraîner des attentes erronées.

Distribution d'alimentation USB-C et charge en pass-through

La distribution d'alimentation USB-C définit comment l'alimentation est fournie via une connexion USB-C compatible, tandis que la charge en pass-through décrit une fonction du moniteur qui peut recevoir de l'alimentation et, sur les modèles compatibles, transmettre l'alimentation à un appareil connecté. La capacité d'un moniteur portable à consommer de l'alimentation, à partager l'alimentation ou à charger un autre appareil dépend de la conception de son entrée d'alimentation, des fonctions prises en charge et de l'adaptateur connecté.

La direction de l'alimentation détermine comment le courant circule entre l'adaptateur, le moniteur et l'appareil connecté, tandis que la puissance disponible influence le comportement de charge et le fonctionnement de l'affichage. Si la puissance disponible est limitée, la vitesse de charge, la luminosité ou la stabilité de l'affichage peuvent également être limitées. Le tableau ci-dessous résume les principaux attributs d'alimentation et leurs effets pratiques.

Élément/partie	Attribut/critère	Valeur/condition	Effet/risque/décision
Moniteur	Entrée d'alimentation	Accepte la distribution d'alimentation USB-C compatible lorsque pris en charge	Permet au moniteur de recevoir l'alimentation de fonctionnement
Adaptateur secteur	Puissance	La puissance disponible dépend de l'adaptateur connecté	Une puissance limitée peut réduire la vitesse de charge ou la stabilité de l'affichage
Port de pass-through	Charge en pass-through	Disponible uniquement sur les conceptions de moniteur compatibles	Peut fournir la charge à un appareil connecté
Appareil connecté	Charge	Dépend de la direction de l'alimentation et de la puissance disponible	La charge peut être plus lente, limitée ou indisponible
Luminosité du moniteur	Demande d'alimentation	Une luminosité plus élevée peut augmenter les besoins en puissance	La stabilité de l'affichage peut être affectée si la puissance disponible est limitée

Un moniteur portable peut continuer à afficher une image tandis que la charge en pass-through reste lente, limitée ou indisponible, car l'adaptateur connecté ne fournit pas assez de puissance disponible pour à la fois le fonctionnement de l'affichage et la charge de l'appareil.

Câbles USB-C complets et câbles de charge uniquement

Un câble USB-C complet peut transporter la capacité vidéo, les données et l’alimentation lorsque les appareils connectés prennent en charge ces fonctions, tandis qu’un câble de charge uniquement est conçu pour fournir de l’alimentation sans transmettre de signal d’affichage. La spécification du câble, plutôt que la forme du connecteur, détermine le résultat attendu en matière d’affichage ou de charge.

La capacité du câble influe sur la réception de données d’affichage et d’alimentation par le moniteur portable. Un câble de charge uniquement peut alimenter le moniteur mais n’afficher aucune image, tandis qu’un câble USB-C complet peut prendre en charge la capacité vidéo lorsque le port hôte et l’entrée du moniteur sont également compatibles. Si le câble ne respecte pas la spécification requise, la connexion peut n’afficher aucune image, présenter un signal intermittent ou un comportement d’alimentation uniquement.

Utilisez les vérifications suivantes lors de l’évaluation de la capacité d’un câble USB-C :

• Confirmer que la spécification du câble prend en charge la capacité vidéo en plus du transfert de données.
• Vérifier que le câble fournit une puissance nominale appropriée pour le moniteur connecté.
• Examiner les marquages du câble ou la documentation plutôt que de se fier uniquement à l’apparence du connecteur.
• Si le moniteur s’allume mais n’affiche aucune image ou présente un signal intermittent, déterminer si le câble manque de la capacité vidéo requise.

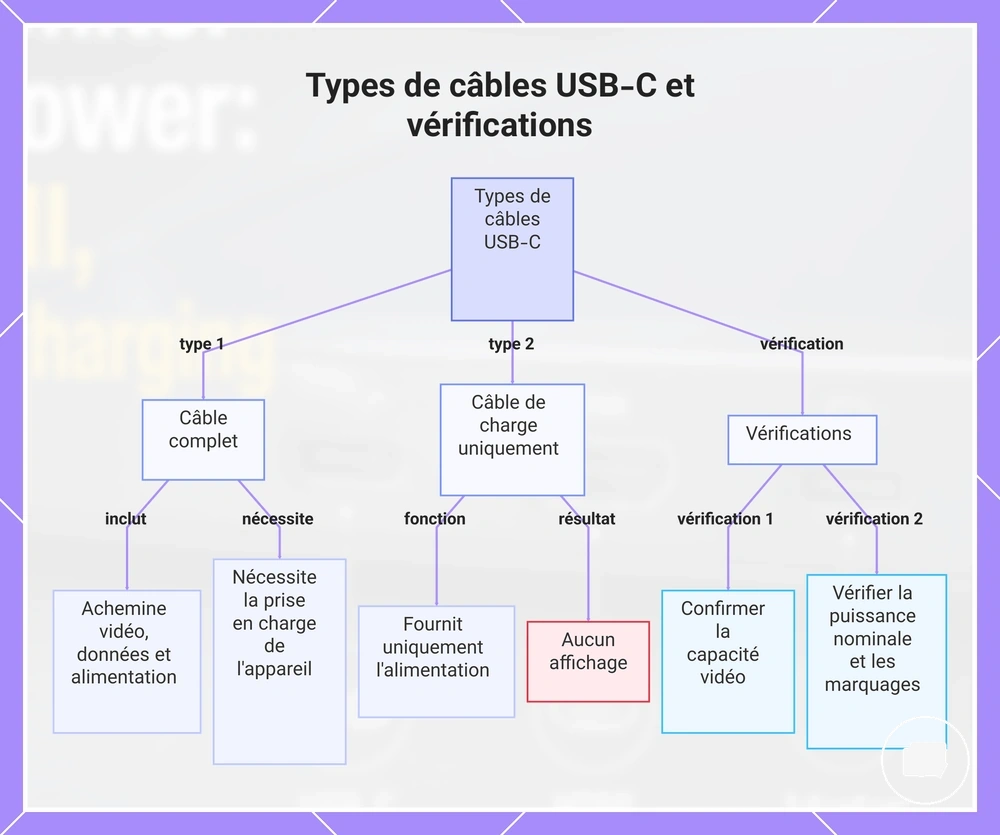

Ce graphique compare les câbles USB-C complets et les câbles de charge uniquement, et propose des vérifications pour confirmer la capacité du câble pour l'affichage sur un moniteur portable.

Compatibilité HDMI et mini HDMI du moniteur portable

La compatibilité HDMI et mini HDMI du moniteur portable dépend de l’adéquation entre la sortie de l’appareil source, l’adaptation du connecteur, le sens du câble et l’entrée vidéo du moniteur. Les deux connecteurs sont conçus pour l’entrée vidéo, tandis que tout besoin d’alimentation séparée dépend de la conception du moniteur plutôt que de la connexion HDMI elle-même.

L’HDMI standard et le mini HDMI transportent le même type de signal vidéo mais utilisent des tailles de connecteur différentes. Un câble ou un adaptateur peut être nécessaire lorsque l’appareil source et le moniteur utilisent des formats de connecteur différents, à condition que le chemin du signal reste compatible. L’adaptation du connecteur détermine la connexion physique, tandis que le sens du câble et la compatibilité de l’adaptateur influencent la capacité du signal vidéo à atteindre le moniteur.

Le tableau ci-dessous résume les rôles des connecteurs et les vérifications de compatibilité avant de connecter un moniteur portable.

Connecteur	Rôle principal	Ce qu’il faut vérifier	Note sur l’alimentation
HDMI	Entrée vidéo depuis un appareil source	Sortie HDMI compatible, sens du câble et entrée du moniteur	Une alimentation séparée peut encore être nécessaire pour le moniteur
mini HDMI	Entrée vidéo via un connecteur HDMI plus petit	Adaptation correcte du connecteur ou un adaptateur compatible qui maintient le chemin du signal vidéo	La taille du connecteur ne remplace pas une source d’alimentation séparée lorsque celle-ci est nécessaire

Le mini HDMI modifie la taille physique du connecteur, et non le besoin d’un signal vidéo valide ou d’une source d’alimentation adaptée. Un appareil source compatible, un câble ou adaptateur, et une entrée du moniteur sont toujours nécessaires pour la vidéo, et le moniteur peut nécessiter une alimentation séparée selon sa conception.

Entrée vidéo HDMI sans distribution d’alimentation

L’entrée vidéo HDMI transporte le signal d’affichage mais ne fournit généralement pas de distribution d’alimentation pour un moniteur portable.

Lorsque le signal HDMI atteint l’entrée vidéo du moniteur, celui-ci peut encore nécessiter une source d’alimentation séparée, telle que l’alimentation USB ou une autre entrée d’alimentation compatible, avant de pouvoir produire une image stable. Le signal d’affichage et la distribution d’alimentation sont des fonctions distinctes. La présence d’une entrée vidéo HDMI ne confirme donc pas à elle seule que le moniteur peut fonctionner.

Un câble HDMI correct n’indique pas toujours une connexion complète. Par exemple, le moniteur peut rester éteint ou afficher un écran noir si l’entrée vidéo HDMI est connectée mais que l’alimentation USB est absente. Lorsque le signal vidéo et la source d’alimentation séparée requise sont disponibles, le moniteur peut fournir une image stable si les appareils connectés sont par ailleurs compatibles.

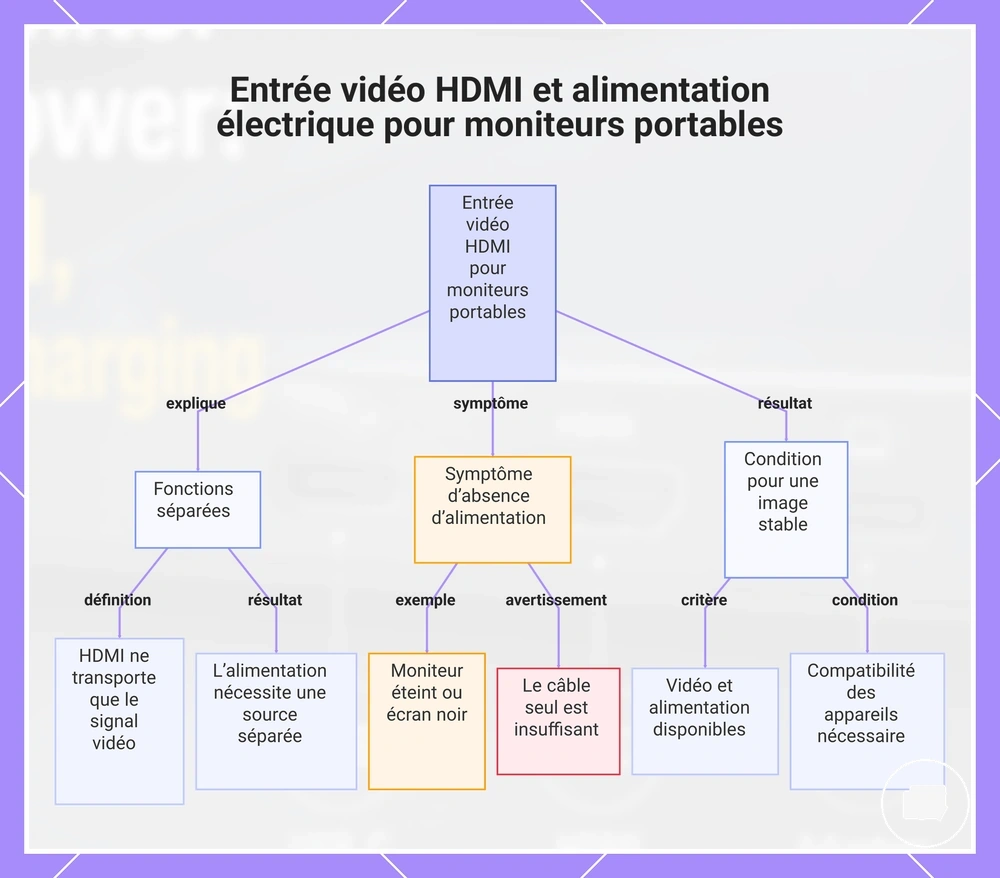

Ce graphique explique que l’entrée vidéo HDMI ne fournit pas d’alimentation à un moniteur portable, nécessitant une source d’alimentation séparée pour produire une image stable.

Adaptation du port mini HDMI et sens du câble

Le mini HDMI est un connecteur HDMI plus petit. L’adaptation correcte du port dépend de la correspondance entre le port mini HDMI et l’extrémité de câble appropriée avant d’évaluer le chemin du signal.

Après avoir confirmé la taille du connecteur, vérifier que l’extrémité du câble correspond à la fois au port mini HDMI côté moniteur et au connecteur côté source. Le sens du câble et le chemin du signal peuvent affecter la compatibilité lorsque différentes sorties côté source ou chemins de connexion sont impliqués. Un câble qui s’adapte physiquement ne confirme pas en lui-même qu’un signal vidéo sera disponible.

Utilisez la liste de vérification suivante pour confirmer l’adaptation du connecteur avant de tester la connexion :

• Confirmer que le connecteur côté moniteur est un port mini HDMI.
• Vérifier que l’extrémité du câble correspond à la fois au connecteur côté source et au port côté moniteur.
• Vérifier que le sens du câble prend en charge le chemin du signal prévu, le cas échéant.
• Si un câble micro HDMI est utilisé à la place d’un câble mini HDMI, l’adaptation physique échouera avant qu’un test de signal puisse avoir lieu.

Sources d’alimentation pour moniteurs portables

Les sources d’alimentation pour moniteurs portables déterminent la capacité de sortie disponible délivrée à l’entrée du moniteur, ce qui peut influencer le comportement de l’affichage, la luminosité et le comportement de charge. Différentes sources d’alimentation peuvent fournir des niveaux de puissance disponibles différents. Le résultat dépend donc de la source d’alimentation sélectionnée et de la compatibilité des appareils.

L’USB-C d’un ordinateur portable, un adaptateur secteur, une batterie externe et une station d’accueil peuvent chacun alimenter un moniteur portable, mais leur capacité de sortie disponible peut différer. Lorsque la puissance disponible est limitée, la luminosité peut diminuer, l’affichage peut scintiller ou se déconnecter, et le comportement de charge peut varier selon le moniteur et la source d’alimentation.

Source d’alimentation	Ce qu’elle peut prendre en charge	Ce qu’il faut vérifier	Symptôme possible
USB-C d’ordinateur portable	Fonctionnement du moniteur si compatible	Entrée d’alimentation du moniteur et capacité de sortie disponible	La luminosité peut être réduite si la puissance disponible est limitée
Adaptateur secteur	Alimentation externe pour le moniteur	Entrée d’alimentation compatible et capacité de sortie disponible	Le comportement de charge peut varier si la puissance disponible est insuffisante
Batterie externe	Alimentation externe portable	Capacité de sortie disponible et connexion compatible	L’affichage peut scintiller lors d’une demande de puissance plus élevée
Station d’accueil	Alimentation avec les connexions prises en charge	Capacité de sortie de la station d’accueil et compatibilité du moniteur	L’affichage peut se déconnecter si la puissance disponible est limitée

Si l’affichage commence à scintiller, à s’assombrir ou à se déconnecter, passer à une autre source d’alimentation compatible avec une capacité de sortie adaptée peut améliorer la stabilité de l’affichage, selon l’entrée du moniteur et les appareils connectés.

Alimentation depuis un ordinateur portable, un adaptateur secteur ou une batterie externe

L’alimentation depuis un ordinateur portable, un adaptateur secteur ou une batterie externe dépend de la capacité de sortie disponible et du chemin du câble plutôt que de la seule source d’alimentation. Différentes sources peuvent affecter la luminosité du moniteur, sa stabilité et la décharge de la batterie de l’ordinateur portable selon les conditions d’utilisation.

Le tableau ci-dessous montre comment chaque source diffère par sa capacité de sortie et ses conditions de compatibilité typiques.

Source	Atout	Limite	Condition adaptée
Ordinateur portable	Peut fournir l’alimentation USB via un chemin de câble compatible lorsqu’il est connecté au moniteur	Peut augmenter la décharge de la batterie ou offrir une capacité de sortie limitée sur certains systèmes	Convient lorsqu’une sortie USB-C d’ordinateur portable compatible est disponible
Adaptateur secteur	Peut fournir une alimentation externe dédiée avec une capacité de sortie constante	Nécessite l’accès au secteur	Peut convenir pour une utilisation sur bureau lorsque la stabilité de la luminosité est privilégiée
Batterie externe	Fournit une alimentation portable via un chemin de câble compatible	Luminosité et stabilité peuvent dépendre de la capacité de sortie disponible	Peut convenir en déplacement ou lorsque le secteur n’est pas disponible

Si la luminosité diminue, la stabilité change ou la décharge de la batterie de l’ordinateur portable devient préoccupante, le passage à une autre source d’alimentation compatible peut aider, selon le moniteur, le chemin du câble et la capacité de sortie disponible.

Puissance, luminosité et demande d’alimentation des fonctions d’affichage

La demande d’alimentation des fonctions d’affichage dépend des besoins en puissance du moniteur et de la puissance de sortie disponible de la source d’alimentation connectée. Une luminosité plus élevée, une taille d’écran plus grande, un taux de rafraîchissement plus élevé, la prise en charge tactile, les haut-parleurs et la charge en pass-through peuvent augmenter la demande d’alimentation. Le besoin en puissance doit être évalué par rapport à la puissance de sortie disponible plutôt qu’à une règle de puissance fixe.

Lorsque la demande d’alimentation des fonctions d’affichage approche la limite de la source, les symptômes possibles incluent une luminosité réduite, une stabilité d’affichage moindre, un comportement de charge interrompu ou des interruptions occasionnelles de l’affichage. Si ces symptômes apparaissent, réduire la luminosité, choisir une source d’alimentation compatible avec une puissance de sortie disponible plus élevée, ou séparer l’alimentation de la connexion vidéo peut aider lorsque la puissance insuffisante est la cause sous-jacente.

Fonction d’affichage	Effet sur la puissance	Symptôme possible	Ajustement sûr
Luminosité plus élevée	Peut augmenter la puissance et la demande d’alimentation	La luminosité ou la stabilité peut diminuer si la source atteint sa limite	Réduire la luminosité ou utiliser une source d’alimentation compatible avec une capacité de sortie suffisante
Taille d’écran plus grande ou taux de rafraîchissement plus élevé	Peut augmenter les besoins en puissance du moniteur	La stabilité de l’affichage peut varier lorsque la limite de la source est atteinte	Réduire le taux de rafraîchissement si pris en charge ou augmenter la puissance de sortie disponible
Prise en charge tactile ou haut-parleurs	Des fonctions d’affichage supplémentaires peuvent augmenter la demande d’alimentation	Le comportement de charge ou le résultat global des performances peut changer	Utiliser une source d’alimentation compatible avec une capacité de sortie adéquate
Charge en pass-through	Partage la puissance de sortie disponible entre le moniteur et l’appareil connecté	La disponibilité de l’alimentation peut devenir limitée en cas de demande plus élevée	Séparer l’alimentation de la connexion vidéo lorsque cela est compatible et approprié

Adaptateurs pour les incompatibilités de connexion d’un moniteur portable

Les adaptateurs résolvent une incompatibilité de connexion uniquement lorsque le port source fournit le signal vidéo requis, que l’adaptateur utilise la bonne direction de signal, et que l’entrée du moniteur ainsi que le chemin d’alimentation restent compatibles. Un adaptateur modifie le chemin de connexion, mais il ne peut pas ajouter une prise en charge vidéo manquante, créer une bande passante supplémentaire ni remplacer une connexion d’alimentation requise.

La direction du signal est un critère de compatibilité essentiel. Un adaptateur USB-C vers HDMI peut fonctionner lorsque le port source prend en charge la sortie vidéo et que le moniteur accepte l’entrée HDMI, tandis qu’un adaptateur HDMI vers mini HDMI ne résout généralement qu’une incompatibilité de taille de connecteur. Le résultat attendu dépend du port source, de la direction de l’adaptateur et de l’entrée du moniteur plutôt que du connecteur lui-même.

Le chemin d’alimentation et la bande passante peuvent limiter la compatibilité. Un concentrateur ou une station d’accueil peut étendre le chemin de connexion disponible, mais le fonctionnement de l’affichage dépend de la prise en charge du signal vidéo requis, d’une bande passante suffisante et de toute alimentation séparée nécessaire au moniteur.

Utilisez la liste de vérification suivante avant d’utiliser un adaptateur pour résoudre une incompatibilité de connexion :

• Confirmer que le port source prend en charge la sortie vidéo requise.
• Vérifier que la direction de l’adaptateur correspond au chemin de signal prévu.
• Vérifier que l’entrée du moniteur accepte le type de connexion entrante.
• Confirmer que le chemin d’alimentation requis est disponible si le moniteur nécessite une alimentation séparée.
• Déterminer si les exigences de bande passante ou de taux de rafraîchissement peuvent dépasser les capacités de l’adaptateur, du concentrateur ou de la station d’accueil.

Les adaptateurs USB-C vers HDMI, HDMI vers mini HDMI, les concentrateurs et les stations d’accueil doivent être considérés comme des scénarios de compatibilité plutôt que comme des solutions universelles. Le fonctionnement d’un adaptateur dépend de la prise en charge combinée du port source, de la direction du signal, de l’entrée du moniteur, du chemin d’alimentation et de la bande passante. L’évaluation de ces critères en premier lieu permet une décision de compatibilité plus fiable.

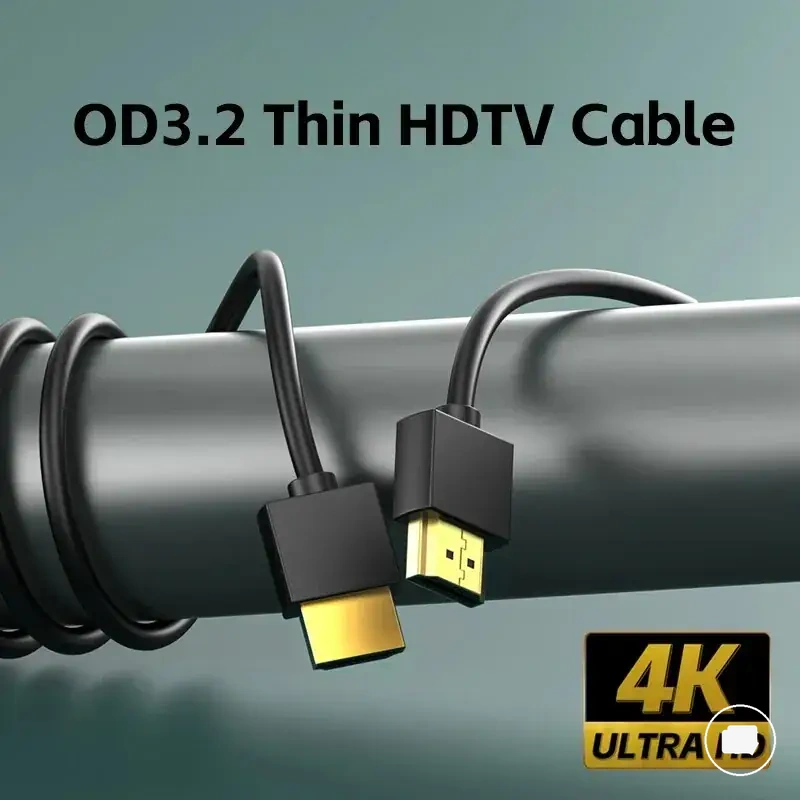

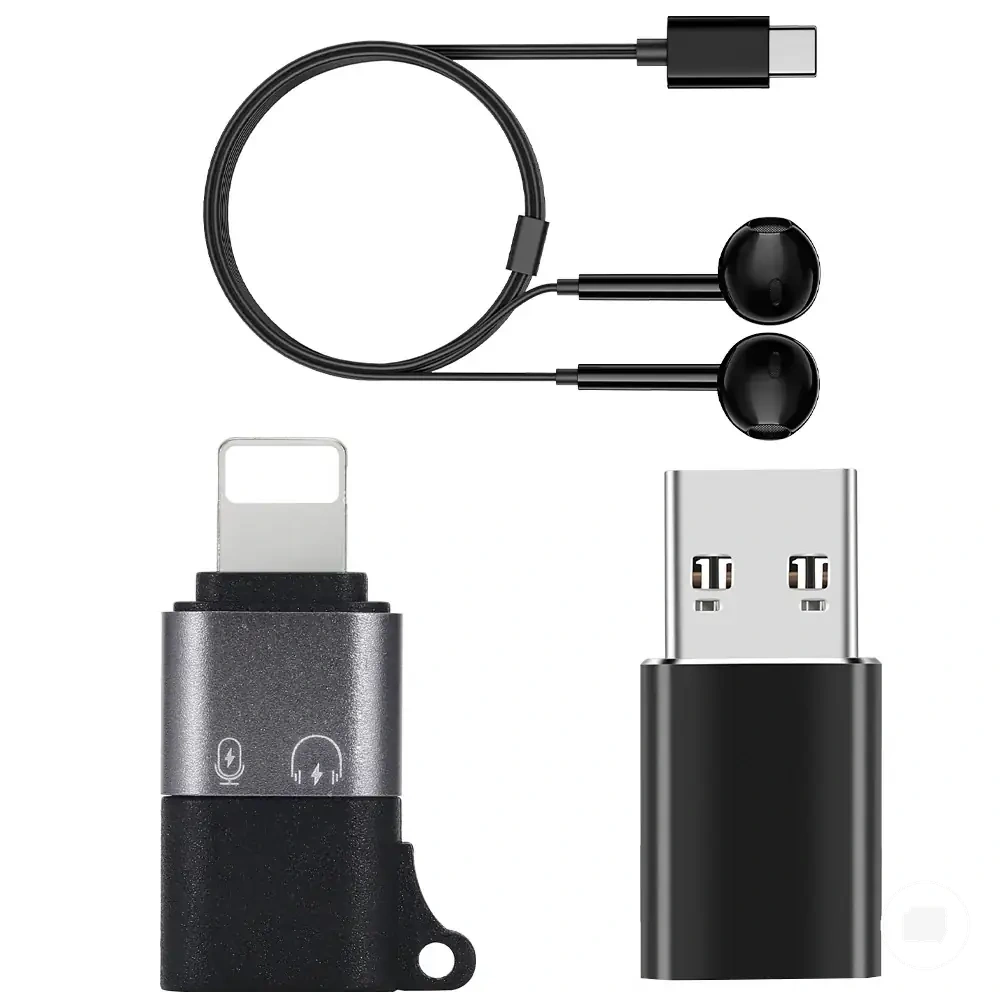

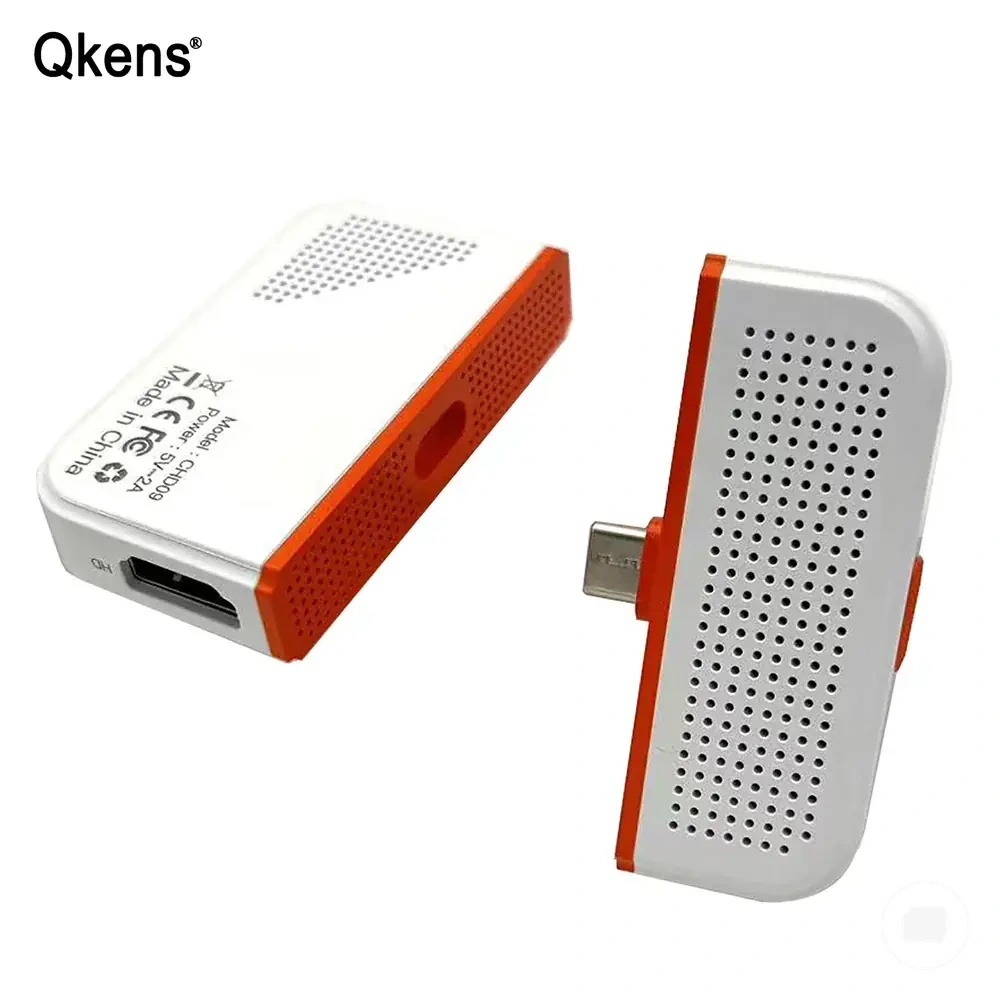

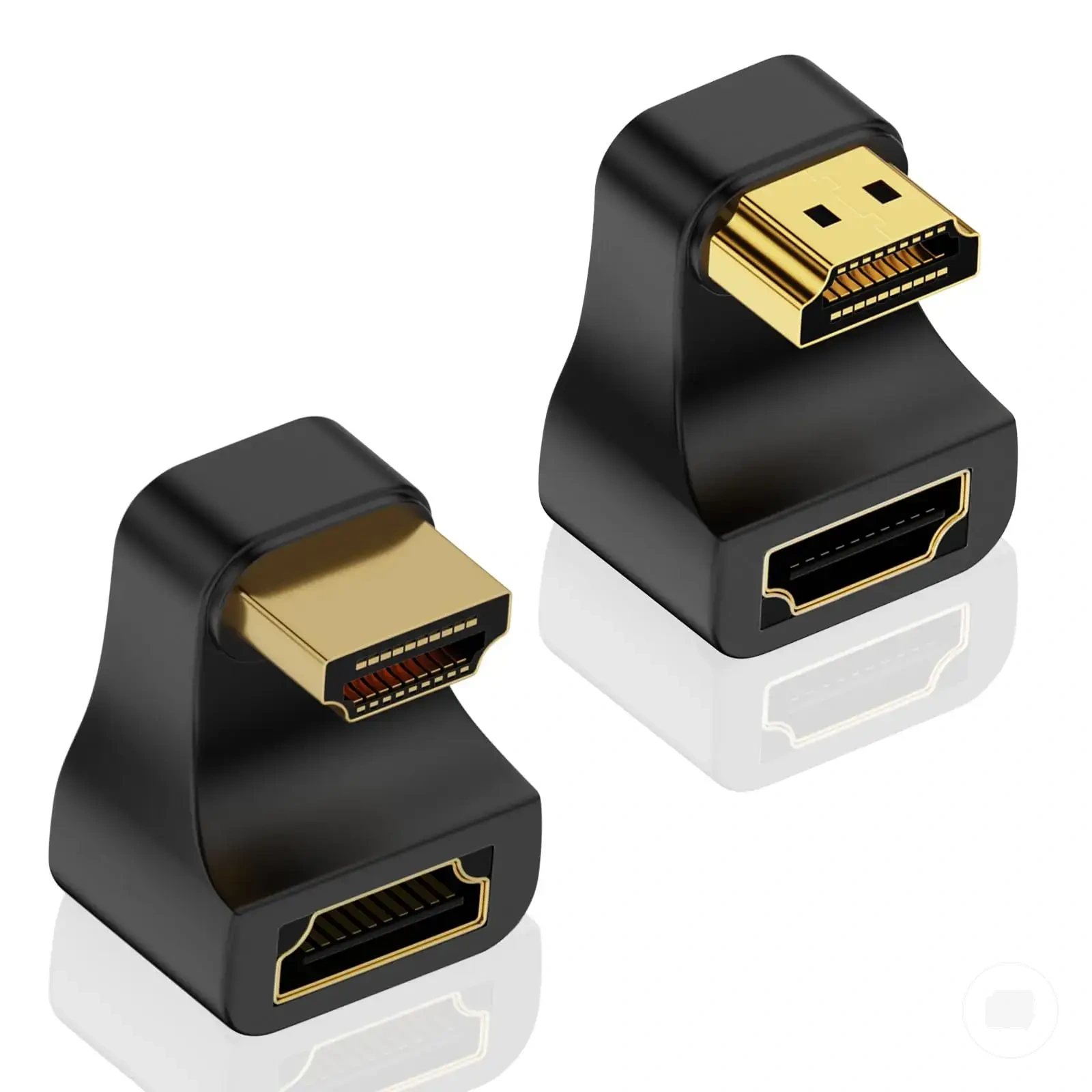

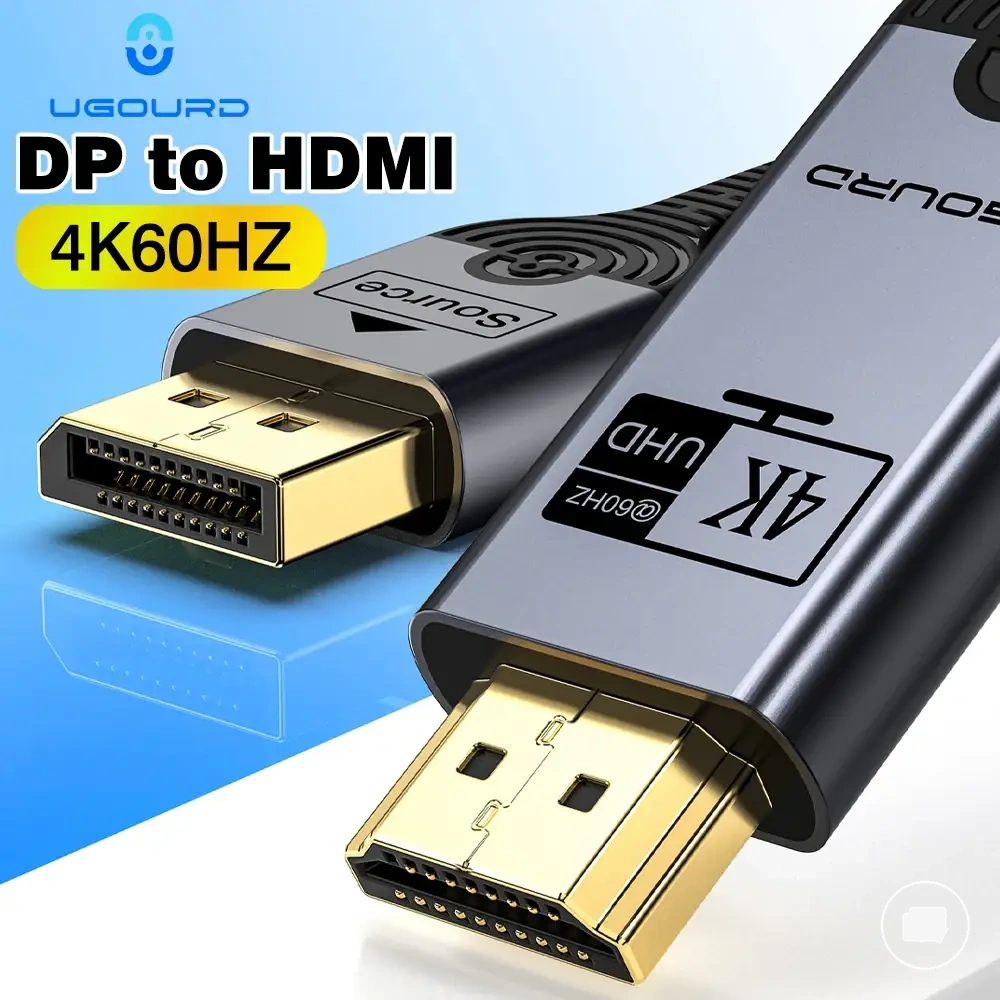

Voici des exemples de produits qui peuvent faciliter la comparaison. Avant d’acheter, vérifiez toujours les critères de compatibilité, les caractéristiques essentielles et les détails du produit.

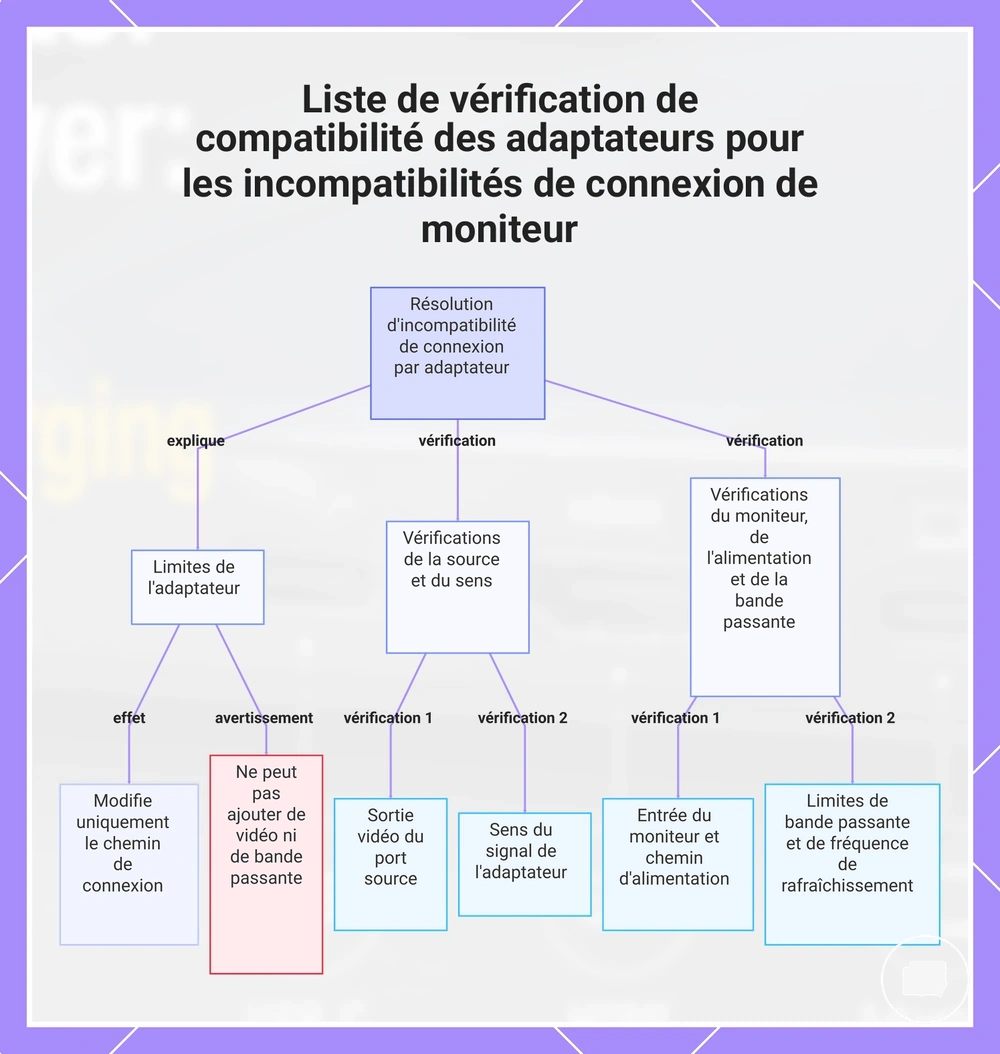

Ce graphique explique les limites des adaptateurs et fournit une liste de vérification pour déterminer si un adaptateur résoudra une incompatibilité de connexion entre une source et un moniteur.

Direction et limites d’un adaptateur USB-C vers HDMI

Un adaptateur USB-C vers HDMI dépend de la direction de conversion correcte et de la prise en charge de la sortie vidéo par l’hôte. L’adaptateur convertit une source USB-C en une entrée HDMI uniquement lorsque le port USB-C de l’hôte prend en charge la sortie vidéo. Une connexion d’alimentation séparée peut encore être nécessaire pour le moniteur portable selon sa conception.

Avant d’utiliser un adaptateur USB-C vers HDMI, vérifiez les conditions de compatibilité suivantes :

• Confirmer que la direction de l’adaptateur correspond à une source USB-C connectée à une entrée HDMI.
• Vérifier que le port USB-C de l’hôte prend en charge la sortie vidéo, comme le mode alterné DisplayPort le cas échéant.
• Vérifier que le moniteur accepte l’entrée HDMI et connecter une alimentation séparée si le moniteur l’exige.
• Évaluer le résultat d’affichage uniquement après que la source, la direction de l’adaptateur, l’entrée du moniteur et le chemin d’alimentation sont tous compatibles.

Les connexions en sens inverse, comme HDMI vers USB-C, peuvent nécessiter un chemin de conversion actif différent ou ne pas convenir à la connexion prévue du moniteur portable. Remplacer l’adaptateur seul ne doit pas être considéré comme une solution pour toute condition d’absence de signal, car le résultat d’affichage dépend de la prise en charge par l’hôte et du chemin de connexion complet.

Limites d’alimentation des stations d’accueil, concentrateurs et adaptateurs

La compatibilité d’une station d’accueil, d’un concentrateur et d’un adaptateur ne se limite pas à l’adaptation du connecteur, car un dispositif intermédiaire peut introduire une limite d’alimentation, restreindre un mode vidéo pris en charge ou réduire la bande passante disponible. Lorsqu’un moniteur portable se comporte différemment via un dispositif intermédiaire, vérifier le chemin de connexion avant de supposer que le moniteur ou le câble est incompatible.

Vérifiez les conditions suivantes lorsqu’une station d’accueil, un concentrateur ou un adaptateur modifie le résultat de la connexion :

Dispositif intermédiaire	Limite à vérifier	Symptôme	Signification
Station d’accueil	Puissance disponible ou mode vidéo pris en charge	L’affichage peut ne pas démarrer ou devenir instable	La station d’accueil peut ne pas prendre en charge les conditions de connexion requises.
Concentrateur	Bande passante ou puissance disponible	La qualité ou la stabilité de l’affichage peut changer	Le concentrateur peut limiter le chemin de connexion même si l’adaptation du connecteur est correcte.
Adaptateur	Mode vidéo ou chemin du signal	Absence d’affichage ou résultat d’affichage limité	L’adaptateur peut ne pas prendre en charge le chemin de conversion requis.

Un moniteur portable peut fonctionner lorsqu’il est connecté directement à une source compatible, mais échouer via un concentrateur si celui-ci modifie la puissance disponible, le mode vidéo pris en charge ou la bande passante. Ce cas limite montre pourquoi un dispositif intermédiaire peut modifier le résultat de la connexion même lorsque l’adaptation du connecteur semble correcte.

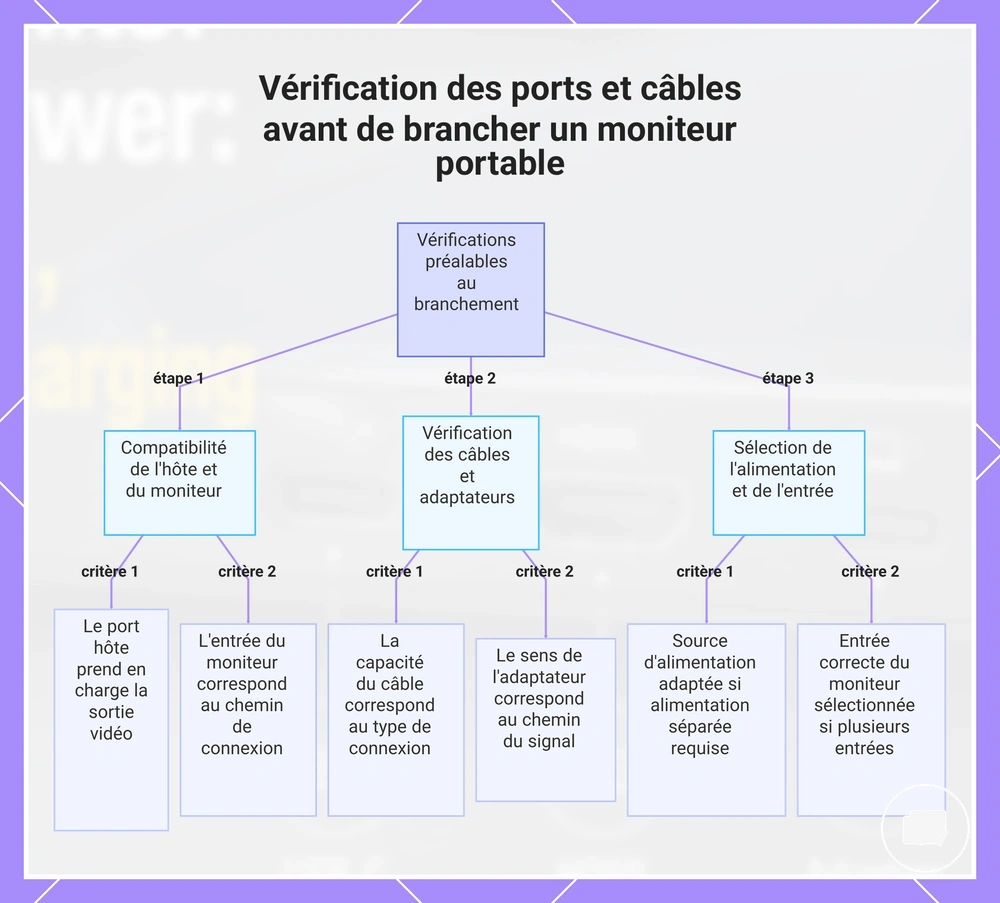

Vérifications des ports et des câbles avant de connecter un moniteur portable

Les vérifications des ports et des câbles réduisent le risque d’inadéquation du signal et de l’alimentation avant de connecter un moniteur portable. Vérifier d’abord la compatibilité permet de distinguer l’état de préparation à la connexion du processus d’installation lui-même et peut réduire les problèmes évitables d’absence de signal ou liés à l’alimentation.

Commencez par le port hôte et l’entrée du moniteur. Confirmez que le port hôte prend en charge la sortie vidéo requise et que l’entrée du moniteur correspond au chemin de connexion prévu avant de vérifier les conditions de connexion restantes.

Vérifiez ensuite la capacité du câble et la direction de l’adaptateur. Un câble compatible et la direction correcte de l’adaptateur aident à aligner le chemin de connexion avec le comportement attendu, bien que le résultat final dépende de la compatibilité des appareils.

Utilisez cette liste de vérification préalable avant de commencer l’installation :

• Confirmer que le port hôte prend en charge la sortie vidéo requise.
• Vérifier que la capacité du câble correspond au type de connexion prévu.
• Vérifier que l’entrée du moniteur correspond au câble ou à l’adaptateur sélectionné.
• Confirmer que la source d’alimentation est adaptée si le moniteur nécessite une alimentation séparée.
• Vérifier que la direction de l’adaptateur correspond au chemin de signal prévu.
• Vérifier que l’entrée correcte du moniteur est sélectionnée lorsque plusieurs entrées sont disponibles.
• Si le comportement attendu diffère de la connexion prévue, effectuer la vérification de compatibilité avant de modifier la configuration.

Ces vérifications confirment la compatibilité avant la connexion plutôt que d’achever l’installation elle-même. Une fois l’état de préparation à la connexion vérifié, poursuivez avec la portable monitor setup pour terminer le processus d’installation.

Voici des exemples de produits qui peuvent faciliter la comparaison. Avant d’acheter, vérifiez toujours les critères de compatibilité, les caractéristiques essentielles et les détails du produit.

Ce graphique présente la liste de vérification préalable au branchement pour contrôler la compatibilité des ports, câbles et alimentation avant d'installer un moniteur portable.

Inadéquations courantes du signal et de l’alimentation

Lorsqu’un moniteur portable n’affiche aucun signal, perd l’alimentation ou n’est pas détecté, la première étape de diagnostic consiste à séparer les inadéquations du signal et de l’alimentation. Vérifier le chemin vidéo et le chemin d’alimentation indépendamment peut réduire la cause probable avant de passer à un dépannage plus approfondi.

Les problèmes de chemin vidéo concernent généralement l’appareil hôte, le câble, l’adaptateur ou l’entrée du moniteur, tandis que les problèmes de chemin d’alimentation sont plus souvent associés à une inadéquation de l’alimentation, à une puissance disponible insuffisante ou à une interruption de la connexion d’alimentation. Un problème de détection peut impliquer l’un ou l’autre chemin. Les deux doivent donc être vérifiés avant de supposer un défaut de l’appareil.

Le tableau de diagnostic ci-dessous associe les symptômes courants aux attributs de connexion probables et aux vérifications de sécurité.

Symptôme	Problème d’attribut probable	Vérification	Ce que cela signifie
Aucun signal	Chemin vidéo	Vérifier l’appareil hôte, le câble, l’adaptateur et l’entrée du moniteur	Le signal d’affichage peut ne pas atteindre le moniteur.
Perte d’alimentation ou déconnexion	Inadéquation de l’alimentation	Confirmer le chemin d’alimentation et la puissance disponible	Le moniteur peut ne pas recevoir une alimentation de fonctionnement stable.
Problème de détection	Chemin de connexion	Vérifier l’appareil hôte, l’entrée du moniteur et le chemin de connexion	Le moniteur peut ne pas être reconnu via la connexion actuelle.
Affichage intermittent	Câble ou adaptateur	Vérifier l’adaptation du câble et la compatibilité de l’adaptateur	Le chemin de connexion peut être instable dans les conditions actuelles.

Après avoir identifié l’inadéquation probable, répétez la vérification de compatibilité correspondante avant de changer de câble, d’adaptateur ou de connexion d’alimentation.

Si le même symptôme persiste après ces vérifications locales, des problèmes d’affichage plus larges, spécifiques à l’appareil ou persistants peuvent nécessiter un diagnostic plus détaillé. Dans ce cas, consultez les portable monitor no signal and detection issues.

Aucun signal avec HDMI ou USB-C

Lorsqu’aucun signal n’apparaît avec HDMI ou USB-C, l’affichage ne reçoit généralement pas de chemin vidéo valide, même si le connecteur s’adapte. La cause probable peut impliquer la transmission du signal HDMI, la prise en charge vidéo USB-C, la capacité du câble, la sélection de l’entrée ou l’alimentation. Chaque condition doit être vérifiée avant de supposer une cause unique.

Utilisez les étapes de vérification suivantes pour examiner le chemin de connexion local :

• Confirmer que le câble HDMI est connecté correctement et que la sélection d’entrée du moniteur correspond à l’entrée HDMI active.
• Vérifier que la connexion USB-C prend en charge la sortie vidéo en plus de la charge ou du transfert de données lors de l’utilisation d’un câble USB-C.
• Vérifier que la capacité du câble correspond au chemin vidéo requis plutôt que d’utiliser un câble de charge uniquement.
• Si un adaptateur est utilisé, confirmer qu’il correspond à la direction de connexion prévue et qu’il prend en charge le chemin vidéo requis.
• Vérifier que le moniteur dispose de l’alimentation requise, car un affichage sans alimentation suffisante peut sembler non détecté même lorsque le connecteur est branché.

Le moniteur s’allume mais l’appareil hôte ne le détecte pas

Lorsqu’un moniteur portable s’allume mais que l’appareil hôte ne le détecte pas, l’alimentation et la détection sont des états distincts. Le moniteur peut recevoir de l’alimentation tandis que l’appareil hôte ne peut pas établir un chemin de signal valide. Le résultat de la détection peut donc échouer même si l’affichage semble allumé.

Utilisez la liste cause-vérification-action suivante pour vérifier la connexion :

• Cause : L’appareil hôte peut ne pas prendre en charge la sortie vidéo sur le port sélectionné. Vérification : Confirmer que la sortie de l’hôte prend en charge le chemin vidéo requis. Action : Utiliser une connexion compatible avec la vidéo si disponible.
• Cause : Un câble de charge uniquement peut fournir de l’alimentation sans transporter la vidéo. Vérification : Confirmer que la capacité du câble prend en charge la transmission vidéo. Action : Le remplacer par un câble qui prend en charge le chemin de signal requis.
• Cause : L’entrée du moniteur sélectionnée peut ne pas correspondre au câble ou à l’adaptateur connecté. Vérification : Vérifier l’entrée active du moniteur. Action : Sélectionner l’entrée qui correspond à la connexion actuelle.
• Cause : Un adaptateur peut interrompre le chemin du signal. Vérification : Confirmer que l’adaptateur prend en charge la direction de connexion prévue et la transmission vidéo. Action : Tester un chemin de connexion direct ou compatible lorsque cela est possible.

Un cas limite se produit lorsque le rétroéclairage du moniteur ou le témoin d’alimentation est allumé mais que le moniteur reste indisponible en tant qu’affichage externe. Dans cette situation, le moniteur peut être alimenté tandis que l’appareil hôte ne peut toujours pas terminer la détection vidéo via la connexion actuelle.
