Guia de compatibilidade de portas e alimentação de monitor portátil

A compatibilidade de portas e alimentação de monitores portáteis exige que o sinal de vídeo, a entrada de energia, a capacidade do cabo e o suporte do dispositivo host funcionem em conjunto. Um monitor portátil pode conectar-se via USB-C, HDMI, mini HDMI ou um adaptador, mas uma conexão bem-sucedida exige que o monitor e o dispositivo host suportem o mesmo caminho de sinal e energia. O alinhamento entre sinal e energia é a base para uma compatibilidade confiável.

As designações das portas, por si só, não identificam todas as funções suportadas. O suporte USB-C pode variar conforme o modelo do monitor, a capacidade da porta do host, o tipo de cabo e a energia disponível, enquanto o HDMI é principalmente uma conexão de vídeo e pode exigir carregamento ou entrada de energia separados. O formato do conector indica o encaixe físico, mas a função suportada determina se o sinal de vídeo, o carregamento ou o fornecimento de energia estão disponíveis.

USB-C, HDMI, mini HDMI, adaptadores, carregamento, cabos e fornecimento de energia devem ser vistos como condições de compatibilidade interligadas, em vez de recursos separados. A interação entre eles é determinada pelo monitor, dispositivo host, cabo e fonte de energia disponível. As seções a seguir explicam como esses elementos funcionam em conjunto antes de abordar cenários de conexão específicos.

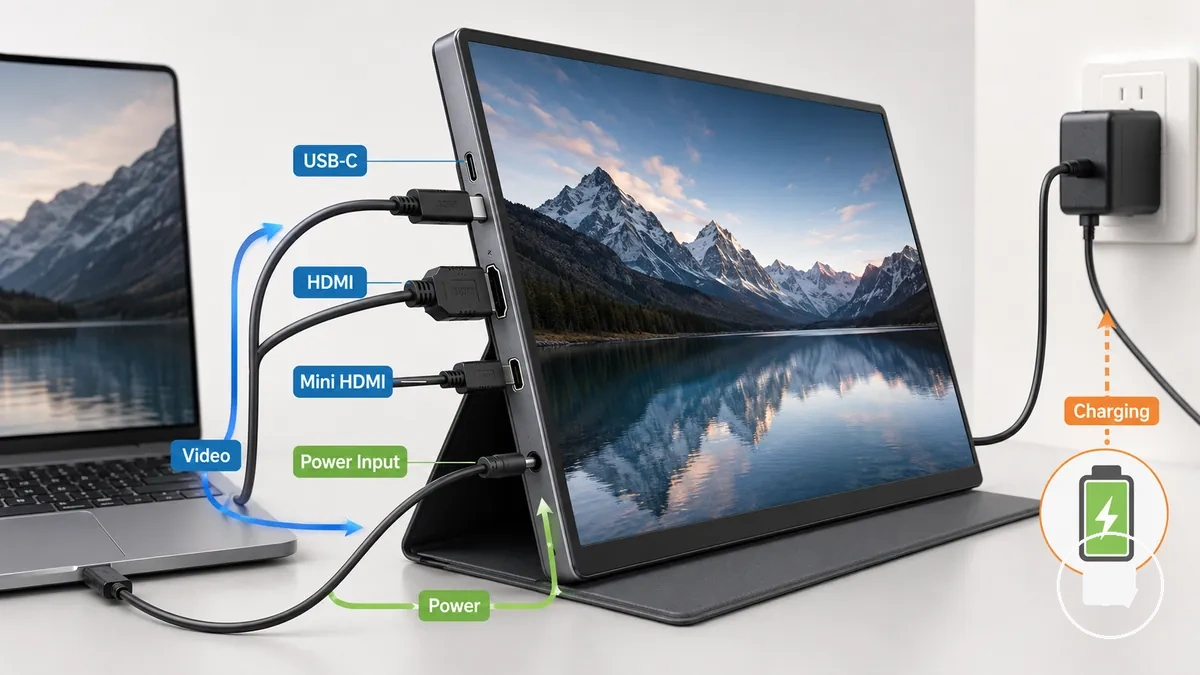

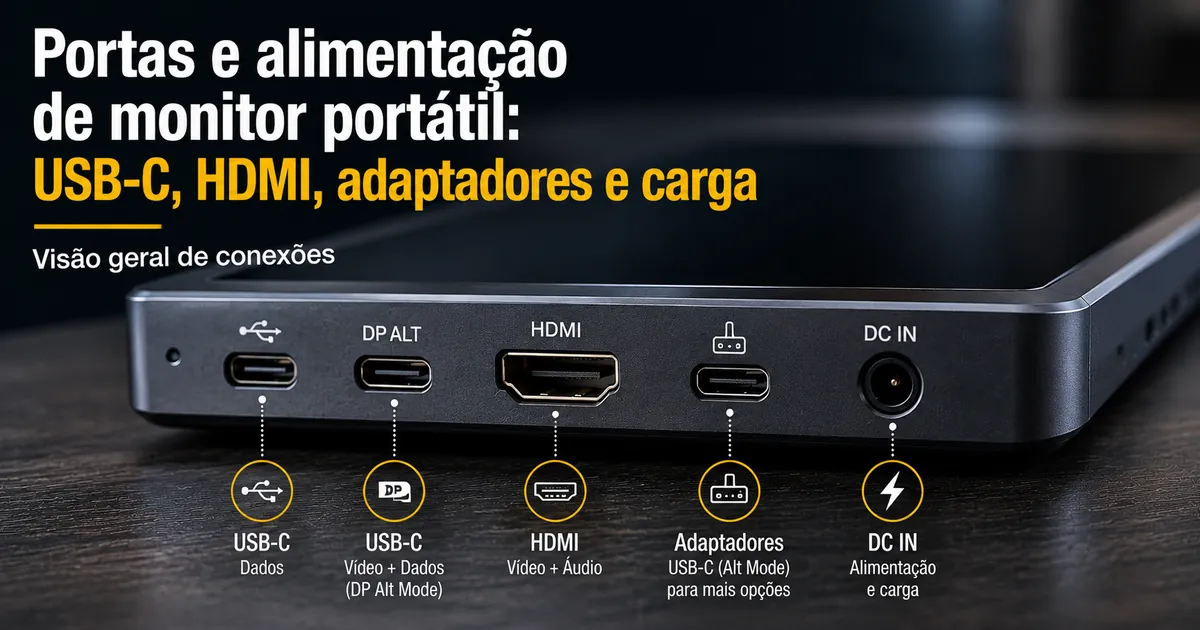

Como as portas do monitor portátil gerenciam vídeo, energia e carregamento

As portas do monitor portátil podem desempenhar diferentes funções, incluindo vídeo, entrada de energia, suporte para carregamento ou uma combinação dessas funções. A função da porta é determinada pela especificação do conector e pela configuração do dispositivo. O formato do conector não deve ser confundido com sua capacidade.

Vídeo, entrada de energia e suporte para carregamento são funções separadas, mesmo quando compartilham o mesmo cabo. Uma conexão USB-C pode transportar vídeo e fornecimento de energia quando o monitor portátil, o dispositivo host e o cabo suportam todas essas funções, enquanto HDMI e mini HDMI são conexões principalmente de vídeo que podem exigir uma fonte de energia separada. Essa distinção ajuda a separar portas que podem transportar vídeo e energia daquelas que geralmente lidam apenas com vídeo.

Como as portas do monitor portátil gerenciam vídeo, energia e carregamento fica mais claro quando cada tipo de porta é analisado pelo seu papel no conector. A tabela abaixo organiza a função da porta de acordo com o suporte a vídeo, a capacidade de energia e as condições que devem ser verificadas antes de conectar um dispositivo host.

Porta ou conector	Pode transportar vídeo	Pode fornecer energia	O que verificar
USB-C	Pode, quando suportado	Pode suportar fornecimento de energia ou carregamento	Suporte do dispositivo host, especificação do cabo e compatibilidade do monitor
HDMI	Sim	Geralmente não	Se o monitor requer uma conexão de energia separada
mini HDMI	Sim	Geralmente não	Cabo de vídeo compatível e energia separada se necessário
Entrada de energia dedicada	Não	Sim	Fonte de energia compatível e cabo de carregamento

O formato da porta por si só não comprova suporte para vídeo, carregamento ou fornecimento de energia, pois a função real é limitada pela especificação do conector e pela configuração do dispositivo.

Após compreender essas funções das portas, continue com o guia de monitor portátil para obter um contexto mais amplo antes de explorar métodos de conexão individuais.

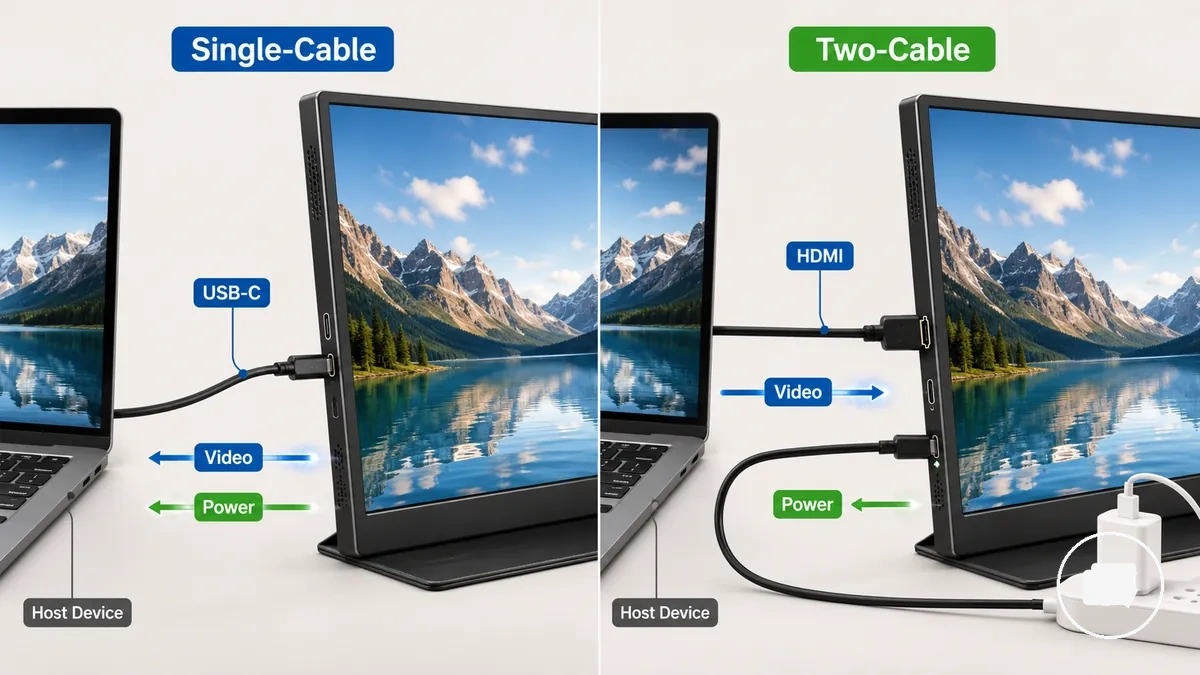

Conexões de monitor portátil com um e dois cabos

Uma conexão com um único cabo pode funcionar apenas quando o dispositivo host, a porta USB-C, a capacidade do cabo e a demanda de energia do monitor suportam tanto o sinal de vídeo quanto a energia por meio de uma única conexão. Se algum desses requisitos não for atendido, uma conexão com dois cabos é frequentemente necessária para separar o vídeo e a energia.

A conexão com um único cabo utiliza um cabo USB-C para transportar o sinal de vídeo e, quando suportado, o fornecimento de energia ao mesmo tempo. Esse resultado depende do dispositivo host, da capacidade da porta, do tipo de cabo e da demanda de energia do monitor, e não apenas do rótulo do conector USB-C. Uma conexão USB-C de um laptop é um exemplo em que essa configuração pode estar disponível quando todas as condições de compatibilidade são atendidas.

A conexão com dois cabos geralmente separa o sinal de vídeo da fonte de energia. O HDMI normalmente transporta o sinal de vídeo, enquanto um cabo de energia separado alimenta o monitor portátil quando exigido pelo design do monitor ou pelo dispositivo de origem. A mesma lógica de compatibilidade pode ser aplicada ao usar um dock, hub ou um console com saída HDMI.

As conexões de monitor portátil com um e dois cabos dependem do suporte de sinal e energia, mas o padrão de conexão exigido difere. A comparação abaixo resume as condições que determinam o resultado esperado da conexão.

Padrão de conexão	O que deve ser verdade
Um cabo USB-C	O dispositivo host, a porta USB-C, a capacidade do cabo e o monitor suportam o sinal de vídeo e o fornecimento de energia.
HDMI com energia USB	O HDMI transporta o sinal de vídeo enquanto uma conexão de energia separada alimenta o monitor quando necessário.
Dock ou hub	O dock, o dispositivo host, o tipo de cabo e o monitor suportam o caminho de sinal e energia exigido.
Caminho HDMI estilo console	O HDMI fornece o sinal de vídeo, com energia separada usada se o monitor exigir.

Para critérios de conexão específicos do dispositivo, consulte a lista de verificação de compatibilidade do monitor portátil antes de selecionar um método de conexão.

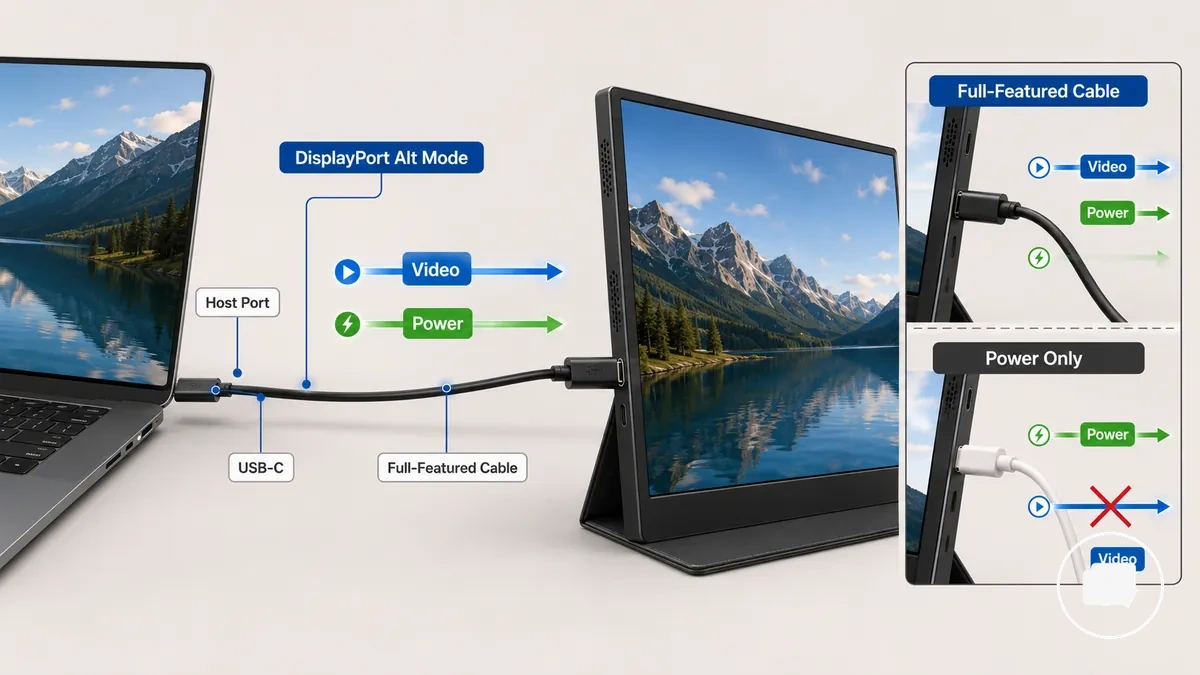

Quando um cabo USB-C pode transportar vídeo e energia

Um cabo USB-C pode transportar vídeo e energia apenas quando a porta do host, o cabo USB-C e o monitor suportam a saída de vídeo e energia suficiente através da mesma conexão. Uma exibição estável depende do caminho completo da conexão, e não apenas do conector USB-C. Se a porta do host suportar o Modo Alternativo DisplayPort e o monitor aceitar essa entrada, um único cabo pode lidar tanto com o vídeo quanto com a energia.

Use a seguinte lista de verificação para confirmar se um cabo USB-C pode transportar vídeo e energia:

• Confirme se a porta do host suporta saída de vídeo, incluindo o Modo Alternativo DisplayPort quando aplicável.
• Use um cabo USB-C completo, em vez de um cabo apenas para carregamento.
• Verifique se a entrada USB-C do monitor aceita vídeo e energia.
• Confira se a saída de energia disponível é suficiente para manter uma exibição estável.
• Se alguma condição não for atendida, o monitor pode não exibir imagem ou pode exigir um método de conexão diferente.

Um caso comum ocorre quando o monitor liga, mas não mostra vídeo. Isso geralmente significa que o cabo USB-C ou a porta do host fornece energia, mas não suporta um sinal de vídeo compatível.

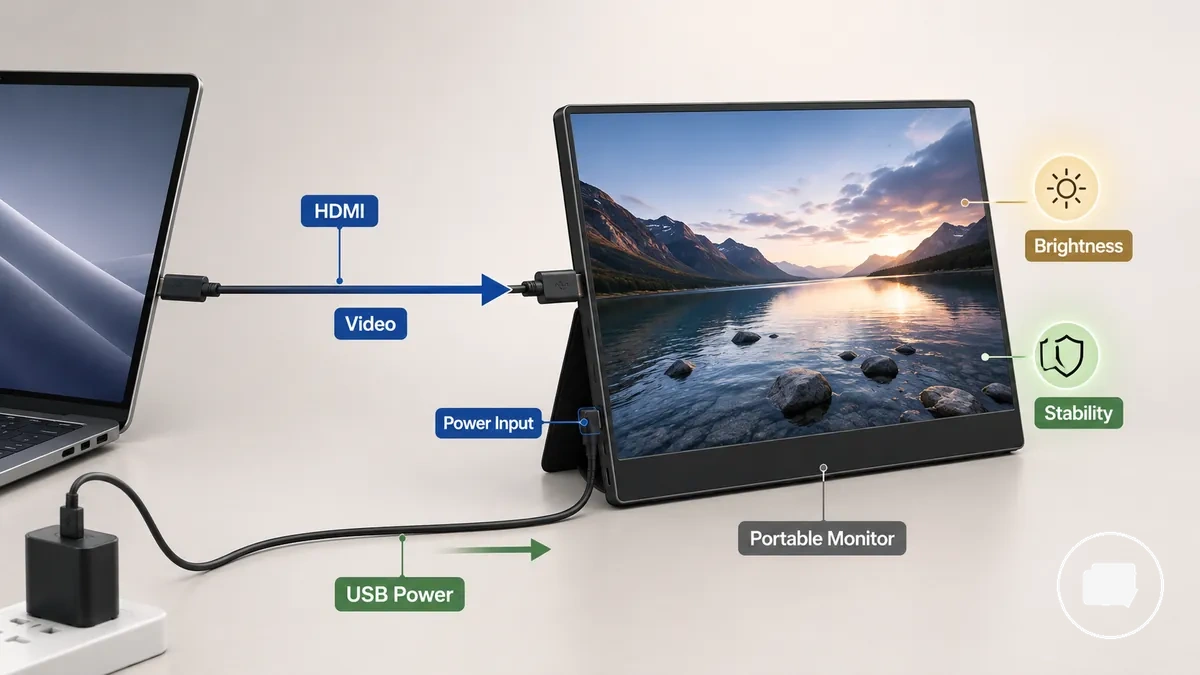

Quando o HDMI precisa de um cabo de energia separado

O HDMI geralmente transporta apenas o sinal de vídeo, portanto, um monitor portátil pode precisar de um cabo de energia separado via USB ou de uma entrada de energia dedicada para operar corretamente. A compatibilidade HDMI não é o mesmo que compatibilidade de energia, pois o caminho do vídeo e o caminho da energia são distintos.

Use as seguintes condições para verificar se uma conexão HDMI requer energia separada:

• Confirme se a conexão HDMI está transportando o sinal de vídeo para o monitor portátil.
• Verifique se o monitor requer energia USB ou uma entrada de energia dedicada ao usar HDMI.
• Certifique-se de que a entrada correta do monitor está selecionada e que tanto a conexão de vídeo quanto a de energia estão presentes.
• Se a energia separada estiver ausente, o brilho do monitor ou a estabilidade da exibição podem ser afetados, ou a tela pode permanecer preta dependendo do design do monitor.

Um monitor pode detectar uma conexão HDMI, mas ainda assim não exibir imagem se não receber energia externa suficiente. Essa distinção destaca que a compatibilidade HDMI e a compatibilidade de energia devem ser avaliadas separadamente.

Compatibilidade do monitor portátil USB-C

A compatibilidade do monitor portátil USB-C depende da capacidade combinada da porta do host, do cabo, da entrada do monitor e dos requisitos de energia, e não apenas do conector USB-C. Os rótulos USB-C não confirmam o modo de vídeo ou o suporte para fornecimento de energia, portanto, a compatibilidade deve ser verificada pela função, e não pelo formato do conector.

A porta do host determina se um modo de vídeo compatível está disponível. Se a porta do host suportar o Modo Alternativo DisplayPort, o monitor portátil pode receber um sinal de vídeo via USB-C, mas o rótulo da porta por si só não confirma essa capacidade. A compatibilidade USB-C depende, portanto, do suporte da porta do host antes que a conexão chegue à entrada do monitor.

A capacidade do cabo e os requisitos de energia do monitor são etapas de verificação separadas. Um cabo completo pode transportar dados, vídeo e energia, enquanto um cabo apenas para carregamento pode fornecer energia sem transmitir um sinal de vídeo. O fornecimento de energia, a classificação do cabo e a entrada do monitor contribuem para um comportamento estável do monitor quando as capacidades necessárias estão presentes.

A tabela a seguir resume os principais fatores de compatibilidade USB-C e a lógica de verificação para cada estágio de conexão.

Fator de compatibilidade	O que verificar	O que pode dar errado
Porta USB-C do host	Suporta um modo de vídeo compatível, como o Modo Alternativo DisplayPort quando aplicável	Nenhum sinal de vídeo chega ao monitor
Cabo	Usa um cabo completo com classificação adequada	Um cabo apenas para carregamento fornece energia, mas nenhum sinal de vídeo
Entrada USB-C do monitor	Aceita as funções de vídeo e energia necessárias	O monitor não pode usar a conexão de entrada conforme o esperado
Fornecimento de energia	Fornece energia suficiente para o monitor	O brilho ou a estabilidade operacional podem ser afetados
Caminho do adaptador ou dock	Suporta as capacidades de vídeo e energia necessárias	A conexão pode perder vídeo, energia, ou ambos, se uma capacidade estiver ausente

Uma conexão apenas para carregamento pode alimentar um monitor portátil sem exibir uma imagem, enquanto uma conexão USB-C completa depende de suporte compatível da porta do host, entrada do monitor, capacidade do cabo e energia disponível.

Suporte de vídeo USB-C e Modo Alternativo DisplayPort

O suporte de vídeo USB-C depende de a porta do host suportar um protocolo de vídeo com capacidade de exibição, como o Modo Alternativo DisplayPort. O carregamento via USB-C, por si só, não confirma que a saída de vídeo está disponível.

O Modo Alternativo DisplayPort permite que uma porta do host compatível transmita um sinal de vídeo através de uma conexão USB-C quando a entrada do monitor também suporta esse protocolo de vídeo. Como a implementação USB-C pode variar entre dispositivos e docks, o formato do conector por si só não confirma a capacidade de vídeo. Verifique as seguintes especificações antes de esperar a saída de vídeo:

• Confirme se a especificação da porta do host inclui o Modo Alternativo DisplayPort ou outro modo de vídeo compatível com exibição suportado.
• Verifique se o cabo USB-C suporta transmissão de vídeo, além de carregamento.
• Verifique se a entrada do monitor reconhece o protocolo de vídeo USB-C necessário.
• Se um dock for usado, verifique se ele suporta o protocolo de vídeo necessário, pois a implementação pode variar.

Uma conexão USB-C pode fornecer carregamento sem produzir saída de vídeo quando a porta do host ou o caminho de conexão não suporta o protocolo de vídeo necessário. Esse limite ajuda a distinguir a capacidade de carregamento do suporte de vídeo USB-C.

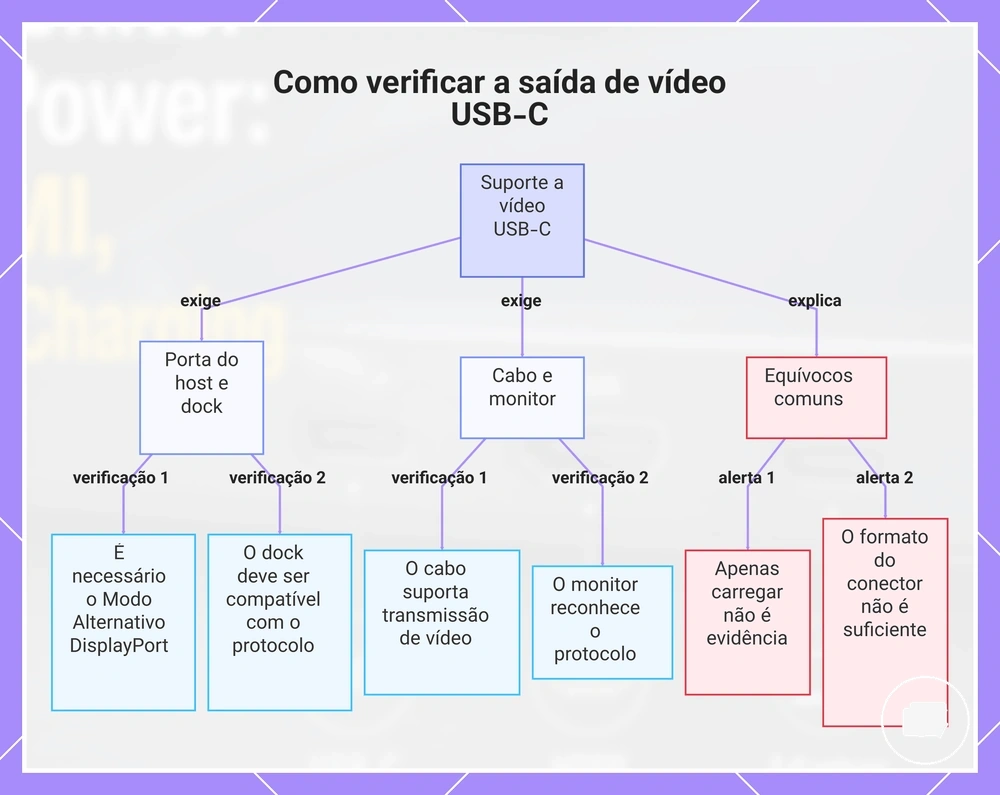

Este gráfico mostra as verificações necessárias para confirmar o suporte a vídeo USB-C e os equívocos comuns que podem gerar expectativas falsas.

USB-C Power Delivery e carregamento pass-through

O USB-C Power Delivery define como a energia é fornecida através de uma conexão USB-C compatível, enquanto o carregamento pass-through descreve um recurso do monitor que pode receber energia e, em modelos suportados, passar energia para um dispositivo conectado. Se um monitor portátil pode consumir energia, compartilhar energia ou carregar outro dispositivo depende do design de sua entrada de energia, dos recursos suportados e do adaptador conectado.

A direção da energia determina como a energia flui entre o adaptador, o monitor e o dispositivo conectado, enquanto a potência disponível influencia o comportamento de carregamento e a operação do display. Se a energia disponível for limitada, a velocidade de carregamento, o brilho ou a estabilidade do display também podem ser limitados. A tabela abaixo resume os principais atributos de energia e seus efeitos práticos.

Entidade/parte	Atributo/critério	Valor/condição	Efeito/risco/decisão
Monitor	Entrada de energia	Aceita USB-C Power Delivery compatível quando suportado	Permite que o monitor receba energia operacional
Adaptador de energia	Potência	A energia disponível depende do adaptador conectado	Energia limitada pode reduzir a velocidade de carregamento ou a estabilidade do display
Porta pass-through	Carregamento pass-through	Disponível apenas em designs de monitor compatíveis	Pode fornecer carregamento a um dispositivo conectado
Dispositivo conectado	Carregamento	Depende da direção da energia e da energia disponível	O carregamento pode ser mais lento, limitado ou indisponível
Brilho do monitor	Demanda de energia	Brilho mais alto pode aumentar os requisitos de energia	A estabilidade do display pode ser afetada se a energia disponível for limitada

Um monitor portátil pode continuar exibindo uma imagem enquanto o carregamento pass-through permanece lento, limitado ou indisponível porque o adaptador conectado não fornece energia disponível suficiente tanto para a operação do display quanto para o carregamento do dispositivo.

Cabos USB-C completos e cabos apenas para carregamento

Um cabo USB-C completo pode transportar capacidade de vídeo, dados e energia quando os dispositivos conectados suportam essas funções, enquanto um cabo apenas para carregamento é projetado para fornecer energia sem transmitir um sinal de vídeo. A especificação do cabo, e não o formato do conector, determina o resultado esperado de exibição ou carregamento.

A capacidade do cabo afeta se um monitor portátil recebe dados de vídeo além de energia. Um cabo apenas para carregamento pode alimentar o monitor, mas resultar em nenhuma exibição, enquanto um cabo USB-C completo pode suportar capacidade de vídeo quando a porta do host e a entrada do monitor também são compatíveis. Se o cabo não suportar a especificação necessária, a conexão pode apresentar nenhuma exibição, sinal intermitente ou comportamento apenas de energia.

Use as seguintes verificações ao confirmar a capacidade do cabo USB-C:

• Confirme se a especificação do cabo suporta capacidade de vídeo além da transferência de dados.
• Verifique se o cabo fornece uma classificação de energia adequada para o monitor conectado.
• Verifique as marcações ou a documentação do cabo em vez de confiar apenas na aparência do conector.
• Se o monitor ligar, mas não exibir imagem ou apresentar sinal intermitente, considere se o cabo não possui a capacidade de vídeo necessária.

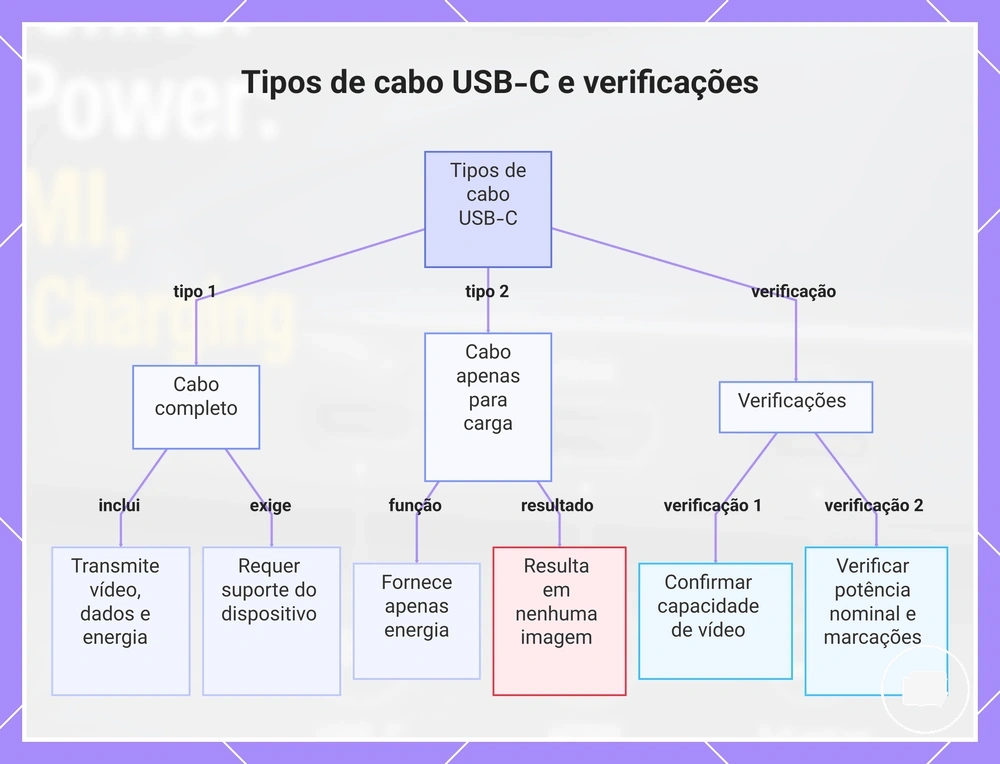

Este gráfico contrasta cabos USB-C completos e cabos apenas para carga, e fornece verificações para confirmar a capacidade do cabo para exibição em monitor portátil.

Compatibilidade do monitor portátil com HDMI e mini HDMI

A compatibilidade do monitor portátil com HDMI e mini HDMI depende da correspondência entre a saída do dispositivo de origem, o encaixe do conector, a direção do cabo e a entrada de vídeo do monitor. Ambos os conectores são destinados à entrada de vídeo, enquanto qualquer exigência de energia separada depende do design do monitor, e não da conexão HDMI em si.

O HDMI padrão e o mini HDMI transportam o mesmo tipo de sinal de vídeo, mas usam tamanhos de conector diferentes. Um cabo ou adaptador pode ser necessário quando o dispositivo de origem e o monitor usam formatos de conector diferentes, desde que o caminho do sinal permaneça compatível. O encaixe do conector determina a conexão física, enquanto a direção do cabo e a compatibilidade do adaptador influenciam se o sinal de vídeo pode chegar ao monitor.

Conector	Função principal	O que verificar	Observação sobre energia
HDMI	Entrada de vídeo de um dispositivo de origem	Saída HDMI compatível, direção do cabo e entrada do monitor	Energia separada ainda pode ser exigida pelo monitor
mini HDMI	Entrada de vídeo através de um conector HDMI menor	Encaixe correto do conector ou um adaptador compatível que mantenha o caminho do sinal de vídeo	O tamanho do conector não substitui uma fonte de energia separada quando uma é necessária

O mini HDMI altera o tamanho físico do conector, não a necessidade de um sinal de vídeo válido ou de uma fonte de energia adequada. Um dispositivo de origem compatível, cabo ou adaptador e entrada do monitor ainda são necessários para o vídeo, e o monitor pode exigir energia separada dependendo do seu design.

Entrada de vídeo HDMI sem fornecimento de energia

A entrada de vídeo HDMI transporta o sinal de vídeo, mas geralmente não fornece energia para um monitor portátil.

Quando o sinal HDMI chega à entrada de vídeo do monitor, o monitor ainda pode exigir uma fonte de energia separada, como energia USB ou outra entrada de energia compatível, antes de poder produzir uma imagem estável. O sinal de vídeo e o fornecimento de energia são funções separadas, portanto, a entrada de vídeo HDMI por si só não confirma que o monitor pode operar.

Um cabo HDMI correto nem sempre indica uma conexão completa. Por exemplo, o monitor pode permanecer desligado ou exibir uma tela preta se a entrada de vídeo HDMI estiver conectada, mas a energia USB estiver ausente. Quando tanto o sinal de vídeo quanto a fonte de energia separada necessária estão disponíveis, o monitor pode fornecer uma imagem estável se os dispositivos conectados forem compatíveis.

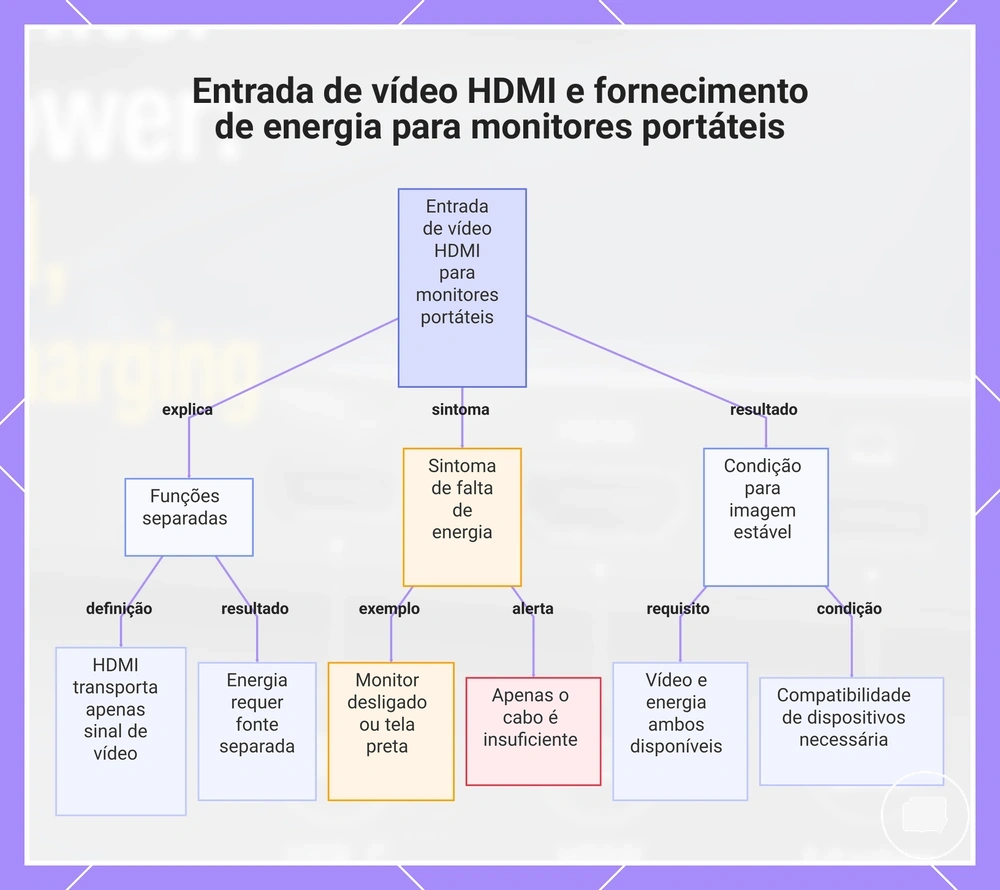

Este gráfico explica que a entrada de vídeo HDMI não fornece energia a um monitor portátil, sendo necessária uma fonte de alimentação separada para produzir uma imagem estável.

Encaixe da porta mini HDMI e direção do cabo

Mini HDMI é um conector HDMI menor. Portanto, o encaixe correto da porta depende da correspondência entre a porta mini HDMI e a extremidade correta do cabo antes de avaliar o caminho do sinal.

Após confirmar o tamanho do conector, verifique se a extremidade do cabo corresponde tanto à porta mini HDMI do monitor quanto ao conector do lado da origem. A direção do cabo e o caminho do sinal também podem afetar a compatibilidade quando diferentes saídas do lado da origem ou caminhos de conexão estão envolvidos, portanto, um cabo que se encaixa fisicamente não confirma por si só que um sinal de vídeo estará disponível.

Use a seguinte lista de verificação para confirmar o encaixe do conector antes de testar a conexão:

• Confirme se o conector do lado do monitor é uma porta mini HDMI.
• Verifique se a extremidade do cabo corresponde tanto ao conector do lado da origem quanto à porta do lado do monitor.
• Confirme se a direção do cabo suporta o caminho de sinal pretendido, quando aplicável.
• Se um cabo micro HDMI for usado em vez de um cabo mini HDMI, o encaixe físico falhará antes que qualquer teste de sinal possa ocorrer.

Fontes de energia para monitores portáteis

As fontes de energia para monitores portáteis determinam a capacidade de saída disponível fornecida à entrada do monitor, o que pode influenciar o comportamento do display, o brilho e o carregamento. Diferentes fontes de energia podem fornecer diferentes níveis de energia disponível, portanto, o resultado depende da fonte de energia selecionada e da compatibilidade do dispositivo.

Um laptop via USB-C, um adaptador de tomada, um power bank e um dock podem fornecer energia a um monitor portátil, mas sua capacidade de saída disponível pode diferir. Quando a energia disponível é limitada, o brilho pode diminuir, o display pode piscar ou desconectar, e o comportamento de carregamento pode variar dependendo do monitor e da fonte de energia.

A tabela abaixo resume as fontes de energia comuns, as condições a serem verificadas e os possíveis resultados no display.

Fonte de energia	O que pode suportar	O que verificar	Sintoma possível
Laptop via USB-C	Operação do monitor quando compatível	Entrada de energia do monitor e capacidade de saída disponível	O brilho pode ser reduzido se a energia disponível for limitada
Adaptador de tomada	Energia externa para o monitor	Entrada de energia compatível e capacidade de saída disponível	O comportamento de carregamento pode variar se a energia disponível for insuficiente
Power bank	Energia externa portátil	Capacidade de saída disponível e conexão compatível	O display pode piscar durante maior demanda de energia
Dock	Energia juntamente com conexões suportadas	Capacidade de saída do dock e compatibilidade do monitor	O display pode desconectar se a energia disponível for limitada

Se o display começar a piscar, escurecer ou desconectar, mudar para outra fonte de energia compatível com capacidade de saída adequada pode melhorar a estabilidade do display, dependendo da entrada do monitor e dos dispositivos conectados.

Energia de um laptop, adaptador de tomada ou power bank

A energia de um laptop, adaptador de tomada ou power bank depende da capacidade de saída disponível e do caminho do cabo, e não apenas da fonte de energia. Diferentes fontes podem afetar o brilho do monitor, a estabilidade e o consumo da bateria do laptop em diferentes condições de operação.

A comparação abaixo mostra como cada fonte difere em capacidade de saída e condições típicas de compatibilidade.

Fonte	Vantagem	Limitação	Condição mais adequada
Energia do laptop	Pode fornecer energia USB através de um caminho de cabo compatível enquanto estiver conectado ao monitor	Pode aumentar o consumo da bateria ou fornecer capacidade de saída limitada em alguns sistemas	Adequado quando uma saída USB-C compatível do laptop está disponível
Adaptador de tomada	Pode fornecer energia externa dedicada com capacidade de saída consistente	Requer acesso à energia da rede elétrica	Pode ser apropriado para uso em mesa quando se prefere brilho estável
Power bank	Fornece energia portátil através de um caminho de cabo compatível	O brilho e a estabilidade podem depender da capacidade de saída disponível	Pode ser apropriado durante viagens ou quando a energia da rede elétrica não está disponível

Se o brilho diminuir, a estabilidade mudar ou o consumo da bateria do laptop se tornar uma preocupação, mudar para outra fonte de energia compatível pode ajudar, dependendo do monitor, do caminho do cabo e da capacidade de saída disponível.

Potência, brilho e demanda de energia dos recursos do display

A demanda de energia dos recursos do display depende dos requisitos de potência do monitor e da saída disponível da fonte de energia conectada. Brilho mais alto, tamanho de tela maior, taxa de atualização mais alta, suporte a toque, alto-falantes e carregamento pass-through podem aumentar a demanda de energia. Portanto, o requisito de energia deve ser avaliado em relação à saída disponível, em vez de uma regra fixa de potência.

Quando a demanda de energia dos recursos do display se aproxima do limite da fonte, os sintomas possíveis podem incluir brilho reduzido, menor estabilidade do display, comportamento de carregamento interrompido ou interrupções ocasionais no display. Se esses sintomas ocorrerem, reduzir o brilho, selecionar uma fonte de energia compatível com maior saída disponível ou separar a energia da conexão de vídeo pode ajudar quando a energia insuficiente for a causa subjacente.

A tabela abaixo resume como os recursos comuns do display podem influenciar a demanda de energia e os sinais práticos de ajuste.

Recurso do display	Efeito na energia	Sintoma possível	Ajuste seguro
Brilho mais alto	Pode aumentar a potência e a demanda de energia	O brilho ou a estabilidade podem diminuir se a fonte atingir seu limite	Reduza o brilho ou use uma fonte de energia compatível com saída disponível suficiente
Tamanho de tela maior ou taxa de atualização mais alta	Pode aumentar o requisito de energia do monitor	A estabilidade do display pode variar quando o limite da fonte é atingido	Reduza a taxa de atualização quando suportado ou aumente a saída disponível
Suporte a toque ou alto-falantes	Recursos adicionais do display podem aumentar a demanda de energia	O comportamento de carregamento ou o resultado geral do desempenho podem mudar	Use uma fonte de energia compatível com saída disponível adequada
Carregamento pass-through	Compartilha a saída disponível entre o monitor e o dispositivo conectado	A disponibilidade de energia pode se tornar limitada sob maior demanda	Separe a energia da conexão de vídeo quando compatível e apropriado

Adaptadores para incompatibilidades de conexão de monitor portátil

Adaptadores resolvem uma incompatibilidade de conexão apenas quando a porta de origem fornece o sinal de vídeo necessário, o adaptador usa a direção correta do sinal e a entrada do monitor e o caminho de energia permanecem compatíveis. Um adaptador altera o caminho da conexão, mas não pode adicionar suporte ausente a vídeo, criar largura de banda adicional ou substituir uma conexão de energia necessária.

A direção do sinal é um critério crítico de compatibilidade. Um adaptador USB-C para HDMI pode funcionar quando a porta de origem suporta saída de vídeo e o monitor aceita entrada HDMI, enquanto um adaptador HDMI para mini HDMI pode resolver apenas uma incompatibilidade de tamanho do conector. O resultado esperado depende da porta de origem, da direção do adaptador e da entrada do monitor, e não do conector em si.

O caminho de energia e a largura de banda também podem limitar a compatibilidade. Um hub ou dock pode estender o caminho de conexão disponível, mas a operação do display ainda depende se a conexão suporta o sinal de vídeo necessário, largura de banda suficiente e qualquer energia separada exigida pelo monitor.

Use a seguinte lista de verificação antes de confiar em um adaptador para resolver uma incompatibilidade de conexão:

• Confirme se a porta de origem suporta a saída de vídeo necessária.
• Verifique se a direção do adaptador corresponde ao caminho de sinal pretendido.
• Verifique se a entrada do monitor aceita o tipo de conexão de entrada.
• Confirme se o caminho de energia necessário está disponível se o monitor exigir energia separada.
• Considere se os requisitos de largura de banda ou taxa de atualização podem exceder as capacidades do adaptador, hub ou dock.

Adaptadores USB-C para HDMI, HDMI para mini HDMI, hubs e docks devem ser tratados como cenários de compatibilidade, e não como soluções universais. Se um adaptador funciona depende do suporte combinado da porta de origem, da direção do sinal, da entrada do monitor, do caminho de energia e da largura de banda. Avaliar esses critérios primeiro fornece uma decisão de compatibilidade mais confiável.

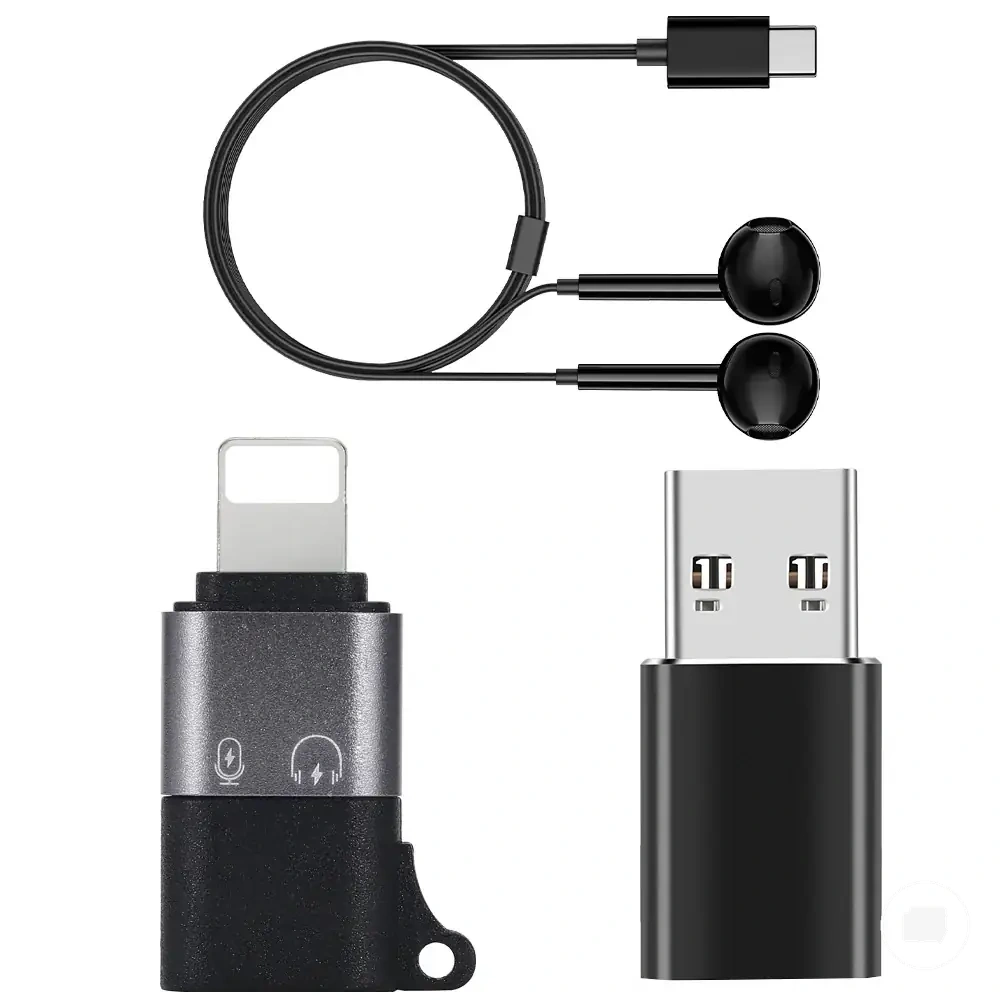

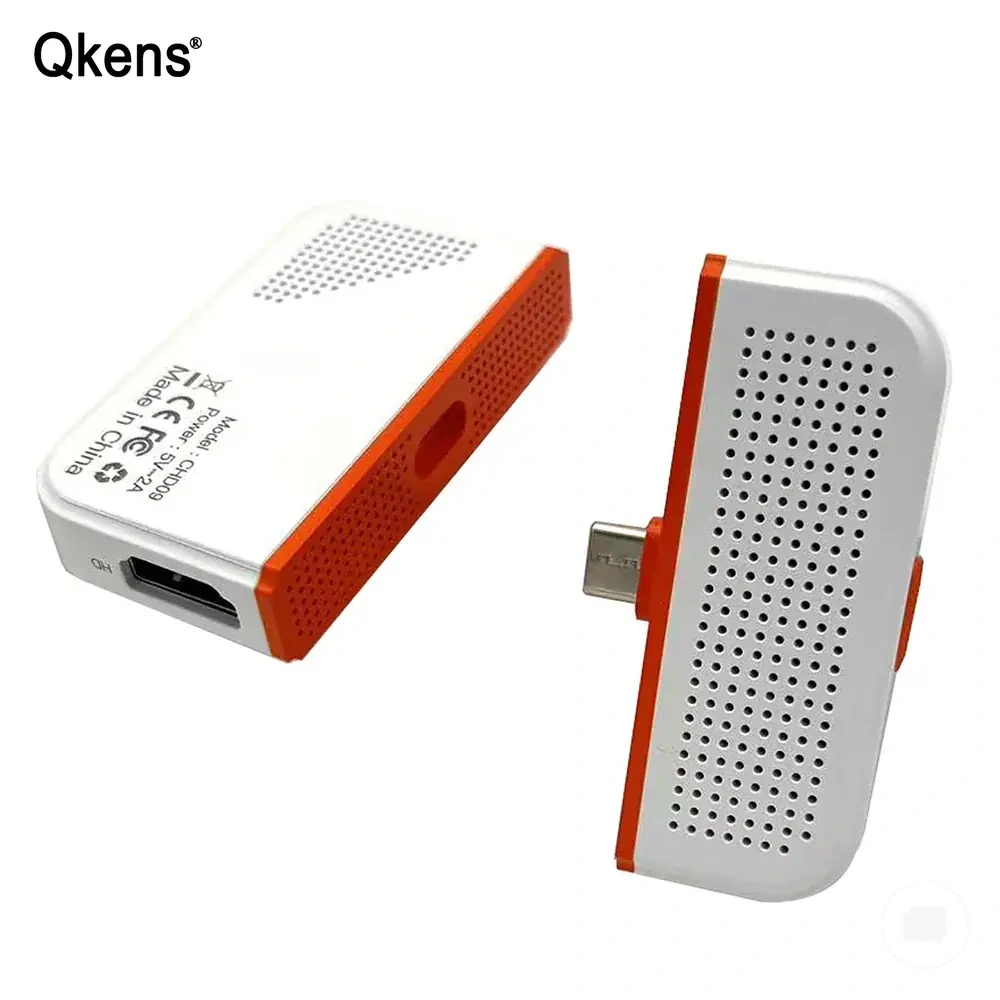

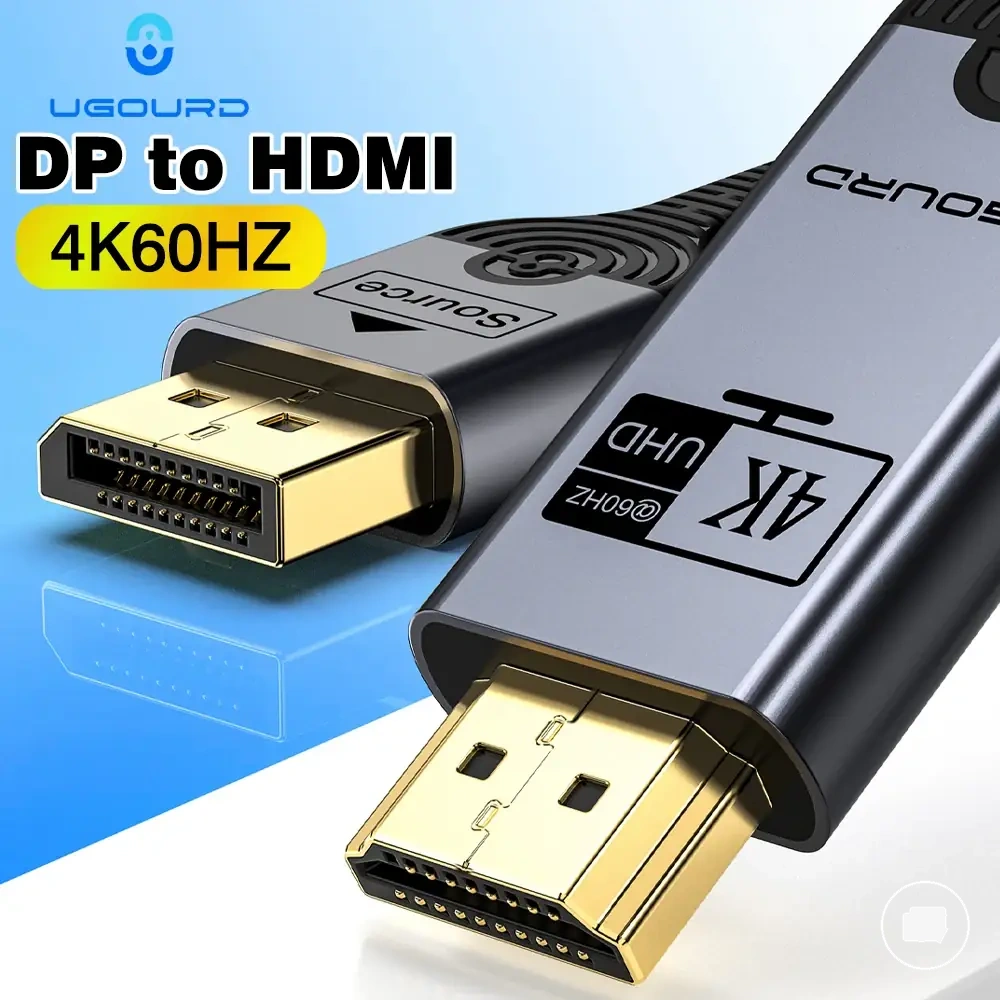

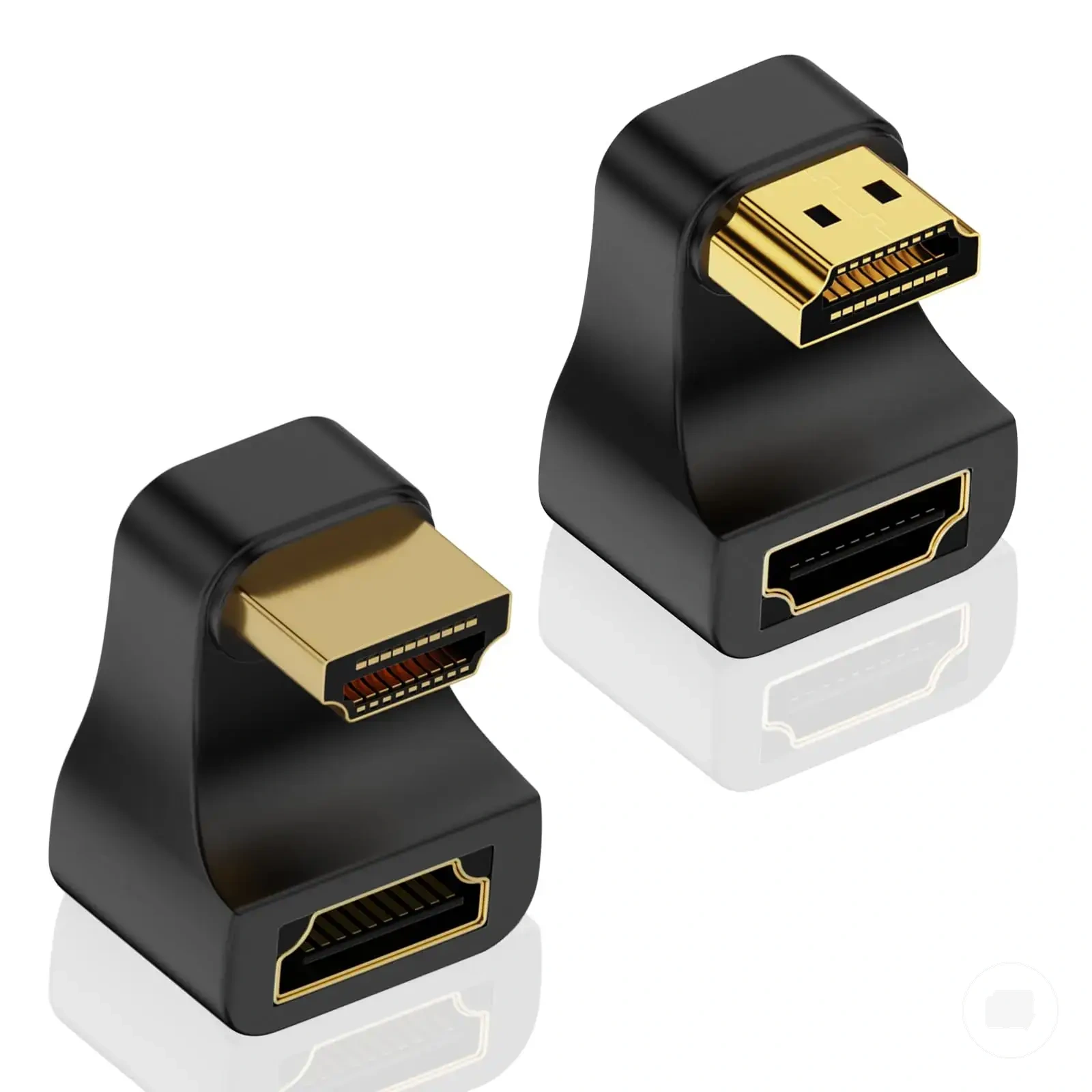

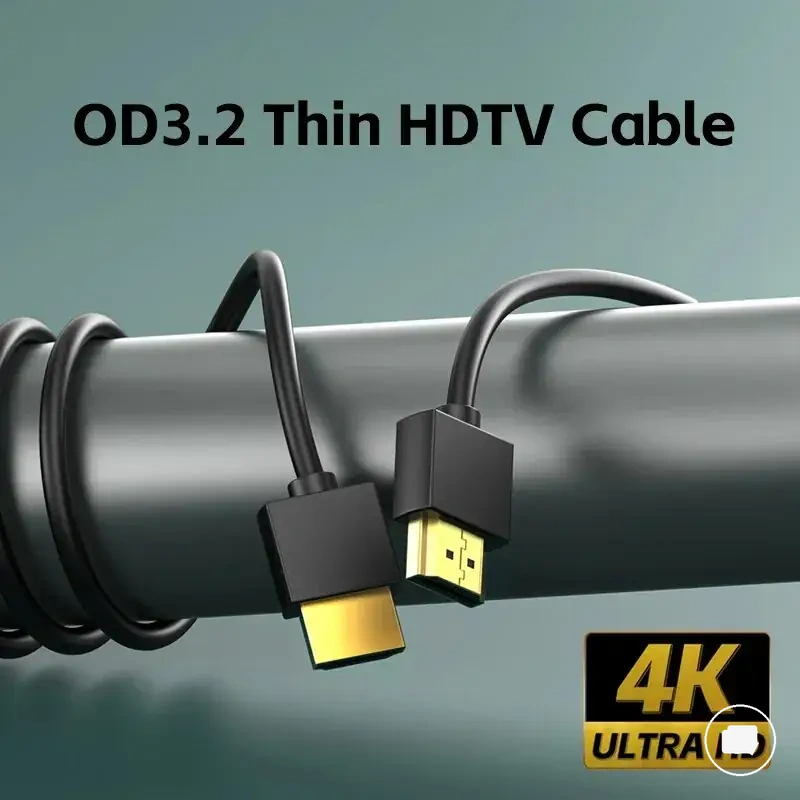

Os produtos abaixo são exemplos úteis para comparar as opções disponíveis. Antes de comprar, verifique se os critérios de compatibilidade, as características e os detalhes do produto atendem à sua necessidade.

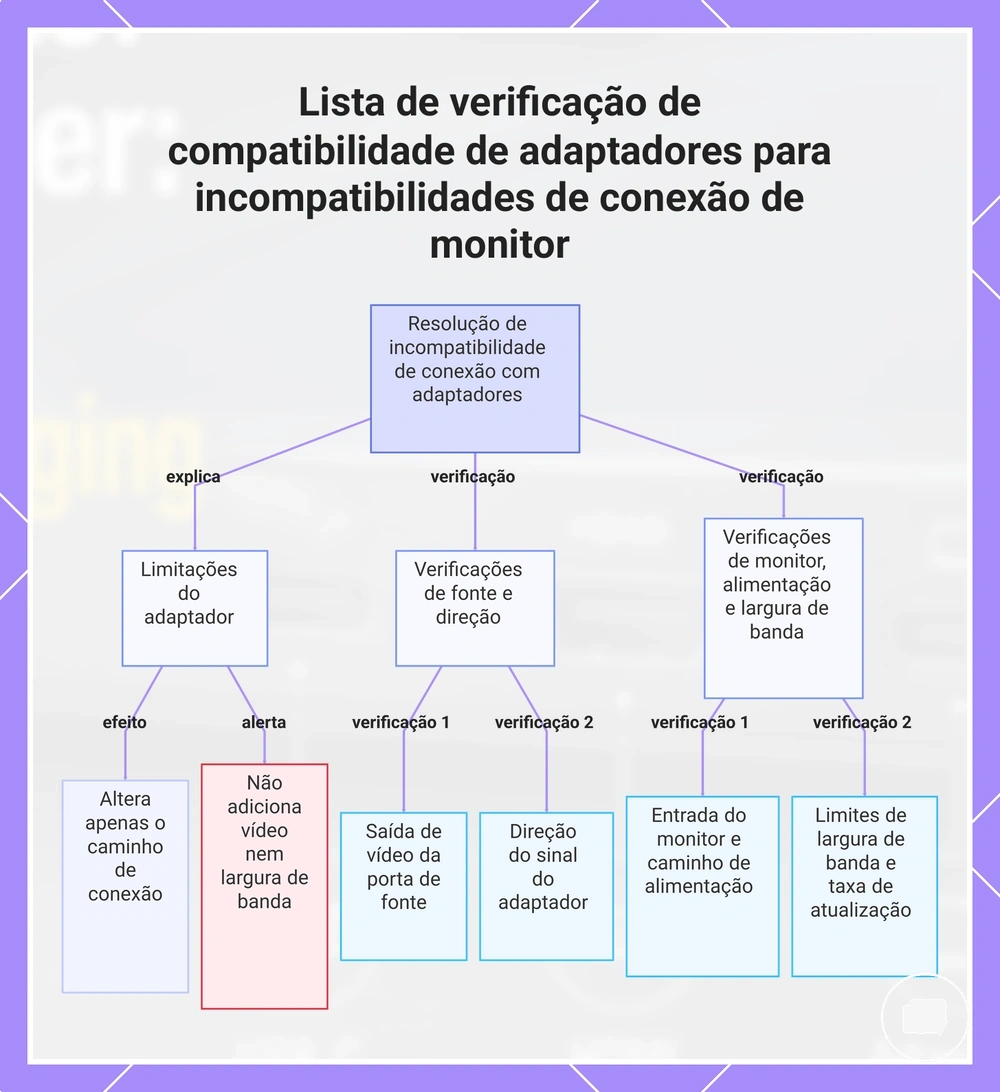

Este gráfico explica as limitações dos adaptadores e fornece uma lista de verificação para determinar se um adaptador resolverá uma incompatibilidade de conexão entre uma fonte e um monitor.

Direção e limites do adaptador USB-C para HDMI

Um adaptador USB-C para HDMI depende da direção correta de conversão e do suporte do host para saída de vídeo. O adaptador converte uma fonte USB-C para uma entrada HDMI apenas quando a porta USB-C do host suporta saída de vídeo, e uma conexão de energia separada ainda pode ser necessária para o monitor portátil dependendo do seu design.

Antes de usar um adaptador USB-C para HDMI, verifique as seguintes condições de compatibilidade:

• Confirme se a direção do adaptador corresponde a uma fonte USB-C conectada a uma entrada HDMI.
• Verifique se a porta USB-C do host suporta saída de vídeo, como o Modo Alternativo DisplayPort quando aplicável.
• Verifique se o monitor aceita entrada HDMI e conecte energia separada se o monitor exigir.
• Avalie o resultado do display somente após a origem, a direção do adaptador, a entrada do monitor e o caminho de energia serem todos compatíveis.

Conexões com direção inversa, como HDMI para USB-C, podem exigir um caminho de conversão ativa diferente ou podem não ser adequadas para a conexão pretendida do monitor portátil. Substituir apenas o adaptador não deve ser tratado como solução para toda condição de ausência de sinal, pois o resultado do display depende do suporte do host e do caminho completo da conexão.

Limites de energia de dock, hub e adaptador

A compatibilidade de dock, hub e adaptador depende de mais do que o encaixe do conector, pois um dispositivo intermediário pode introduzir um limite de energia, restringir um modo de vídeo suportado ou reduzir a largura de banda disponível. Quando um monitor portátil se comporta de forma diferente através de um dispositivo intermediário, verifique o caminho da conexão antes de assumir que o monitor ou cabo é incompatível.

Verifique as seguintes condições quando um dock, hub ou adaptador alterar o resultado da conexão:

Dispositivo intermediário	Limite a verificar	Sintoma	Significado
Dock	Energia disponível ou modo de vídeo suportado	O display pode não iniciar ou pode se tornar instável	O dock pode não suportar as condições de conexão necessárias.
Hub	Largura de banda ou energia disponível	A qualidade ou estabilidade do display pode mudar	O hub pode limitar o caminho da conexão mesmo quando o encaixe do conector está correto.
Adaptador	Modo de vídeo ou caminho do sinal	Sem display ou resultado de display limitado	O adaptador pode não suportar o caminho de conversão necessário.

Um monitor portátil pode funcionar quando conectado diretamente a uma fonte compatível, mas falhar através de um hub se o hub alterar a energia disponível, o modo de vídeo suportado ou a largura de banda. Esse caso específico mostra por que um dispositivo intermediário pode alterar o resultado da conexão mesmo quando o encaixe do conector parece correto.

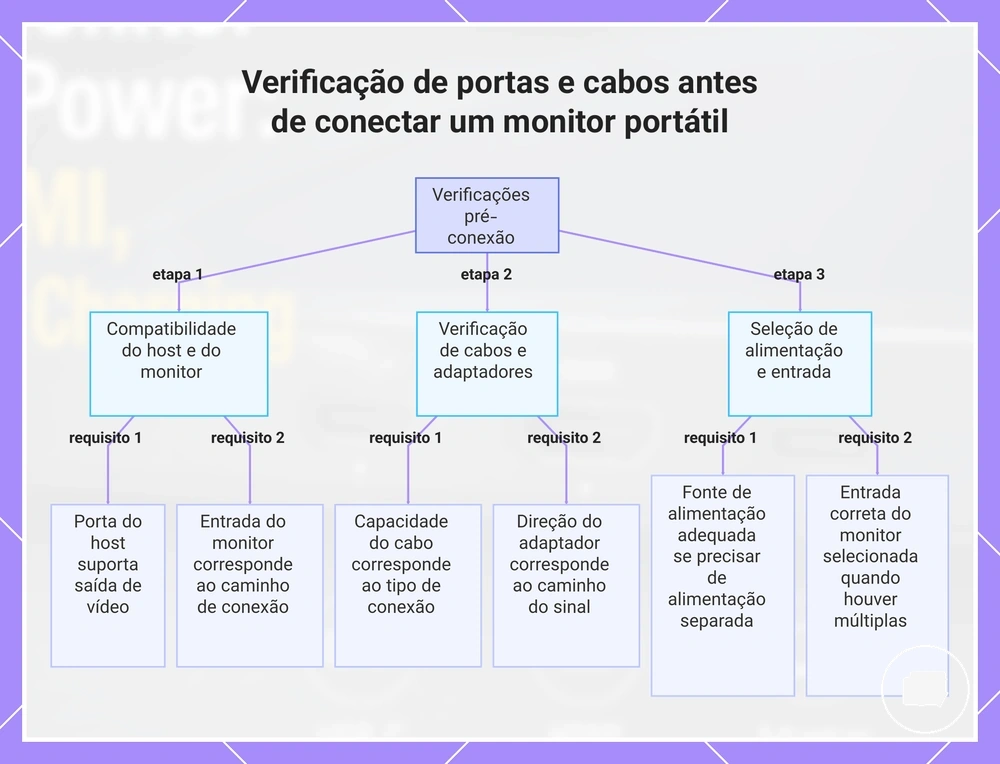

Verificações de porta e cabo antes de conectar um monitor portátil

As verificações de porta e cabo reduzem o risco de incompatibilidades de sinal e energia antes de conectar um monitor portátil. Verificar a compatibilidade primeiro ajuda a distinguir a prontidão da conexão do processo de configuração em si e pode reduzir problemas evitáveis de ausência de sinal ou relacionados à energia.

Comece pela porta do host e pela entrada do monitor. Confirme se a porta do host suporta a saída de vídeo necessária e se a entrada do monitor corresponde ao caminho de conexão pretendido antes de verificar as condições de conexão restantes.

Em seguida, verifique a capacidade do cabo e a direção do adaptador. Um cabo compatível e a direção correta do adaptador ajudam a alinhar o caminho da conexão com o comportamento esperado, embora o resultado final ainda dependa da compatibilidade do dispositivo.

Use esta lista de verificação pré-conexão antes de iniciar a configuração:

• Confirme se a porta do host suporta a saída de vídeo necessária.
• Verifique se a capacidade do cabo corresponde ao tipo de conexão pretendido.
• Confirme se a entrada do monitor corresponde ao cabo ou adaptador selecionado.
• Verifique se a fonte de energia é adequada se o monitor exigir energia separada.
• Confirme se a direção do adaptador corresponde ao caminho de sinal pretendido.
• Verifique se a entrada correta do monitor está selecionada quando múltiplas entradas estiverem disponíveis.
• Se o comportamento esperado diferir da conexão planejada, complete a verificação de compatibilidade antes de alterar a configuração.

Essas verificações confirmam a compatibilidade antes da conexão, em vez de concluir a configuração em si. Após a prontidão da conexão ter sido verificada, continue com a configuração do monitor portátil para concluir o processo de instalação.

Os produtos abaixo são exemplos úteis para comparar as opções disponíveis. Antes de comprar, verifique se os critérios de compatibilidade, as características e os detalhes do produto atendem à sua necessidade.

Este gráfico mostra a lista de verificação pré-conexão para verificar a compatibilidade de portas, cabos e alimentação antes de configurar um monitor portátil.

Incompatibilidades comuns de sinal e energia

Quando um monitor portátil não exibe sinal, perde energia ou não é detectado, o primeiro passo diagnóstico é separar as incompatibilidades de sinal e energia. Verificar o caminho do vídeo e o caminho da energia de forma independente pode restringir a causa provável antes de prosseguir para uma solução de problemas mais aprofundada.

Problemas no caminho do vídeo geralmente estão relacionados ao dispositivo host, cabo, adaptador ou entrada do monitor, enquanto problemas no caminho da energia estão mais frequentemente associados a uma incompatibilidade de energia, energia disponível insuficiente ou uma conexão de energia interrompida. Um problema de detecção pode envolver qualquer um dos caminhos, portanto, ambos devem ser verificados antes de assumir uma falha no dispositivo.

A tabela de diagnóstico abaixo mapeia sintomas comuns para atributos de conexão prováveis e verificações seguras.

Sintoma	Problema de atributo provável	Verificação	O que significa
Sem sinal	Caminho do vídeo	Verifique o dispositivo host, cabo, adaptador e entrada do monitor	O sinal de vídeo pode não estar chegando ao monitor.
Perda de energia ou desconexão	Incompatibilidade de energia	Confirme o caminho da energia e a energia disponível	O monitor pode não estar recebendo energia operacional estável.
Problema de detecção	Caminho da conexão	Verifique o dispositivo host, a entrada do monitor e o caminho da conexão	O monitor pode não ser reconhecido através da conexão atual.
Exibição intermitente	Cabo ou adaptador	Verifique o encaixe do cabo e a compatibilidade do adaptador	O caminho da conexão pode estar instável nas condições atuais.

Após identificar a incompatibilidade provável, repita a verificação de compatibilidade relevante antes de trocar cabos, adaptadores ou conexões de energia.

Se o mesmo sintoma continuar após essas verificações locais, falhas mais amplas de exibição, específicas do dispositivo ou persistentes podem exigir um diagnóstico mais detalhado. Para esses casos, consulte portable monitor no signal and detection issues.

Sem sinal com HDMI ou USB-C

Quando não há sinal com HDMI ou USB-C, o display geralmente não está recebendo um caminho de vídeo válido, mesmo que o conector se encaixe. A causa provável pode envolver a transmissão do sinal HDMI, o suporte de vídeo USB-C, a capacidade do cabo, a seleção de entrada ou a energia. Portanto, cada condição deve ser verificada antes de assumir uma única causa.

Use as seguintes etapas de verificação para verificar o caminho de conexão local:

• Confirme se o cabo HDMI está conectado firmemente e se a seleção de entrada do monitor corresponde à entrada HDMI ativa.
• Verifique se a conexão USB-C suporta saída de vídeo, bem como carregamento ou transferência de dados ao usar um cabo USB-C.
• Verifique se a capacidade do cabo corresponde ao caminho de vídeo necessário, em vez de usar um cabo apenas para carregamento.
• Se um adaptador for usado, confirme se ele corresponde à direção de conexão pretendida e suporta o caminho de vídeo necessário.
• Verifique se o monitor tem a energia necessária, pois um display sem energia suficiente pode parecer não detectado mesmo com o conector conectado.

Uma mensagem de sem sinal indica um caminho de vídeo ausente ou inválido, enquanto um monitor sem energia pode permanecer desligado ou não exibir nenhum status. Distinguir entre esses sintomas ajuda a manter a etapa de verificação focada, sem se expandir para uma solução de problemas mais ampla.

Monitor liga, mas o dispositivo host não o detecta

Quando um monitor portátil liga, mas o dispositivo host não o detecta, energia e detecção são estados separados. O monitor pode receber energia enquanto o dispositivo host não consegue estabelecer um caminho de sinal válido. Portanto, o resultado da detecção pode falhar mesmo que o display pareça estar ligado.

Use a seguinte lista de causa-verificação-ação para verificar a conexão:

• Causa: O dispositivo host pode não suportar saída de vídeo na porta selecionada. Verifique: Confirme se a saída do host suporta o caminho de vídeo necessário. Ação: Use uma conexão compatível com capacidade de vídeo, se disponível.
• Causa: Um cabo apenas para carregamento pode fornecer energia sem transportar vídeo. Verifique: Confirme se a capacidade do cabo suporta transmissão de vídeo. Ação: Substitua por um cabo que suporte o caminho de sinal necessário.
• Causa: A entrada selecionada no monitor pode não corresponder ao cabo ou adaptador conectado. Verifique: Confirme a entrada ativa do monitor. Ação: Selecione a entrada que corresponde à conexão atual.
• Causa: Um adaptador pode interromper o caminho do sinal. Verifique: Confirme se o adaptador suporta a direção de conexão pretendida e a transmissão de vídeo. Ação: Teste um caminho de conexão direta ou compatível quando possível.

Um caso específico ocorre quando a luz de fundo ou o indicador de energia do monitor está aceso, mas o monitor permanece indisponível como um display externo. Nesta situação, o monitor pode ter energia enquanto o dispositivo host ainda não consegue concluir a detecção de vídeo através da conexão atual.
